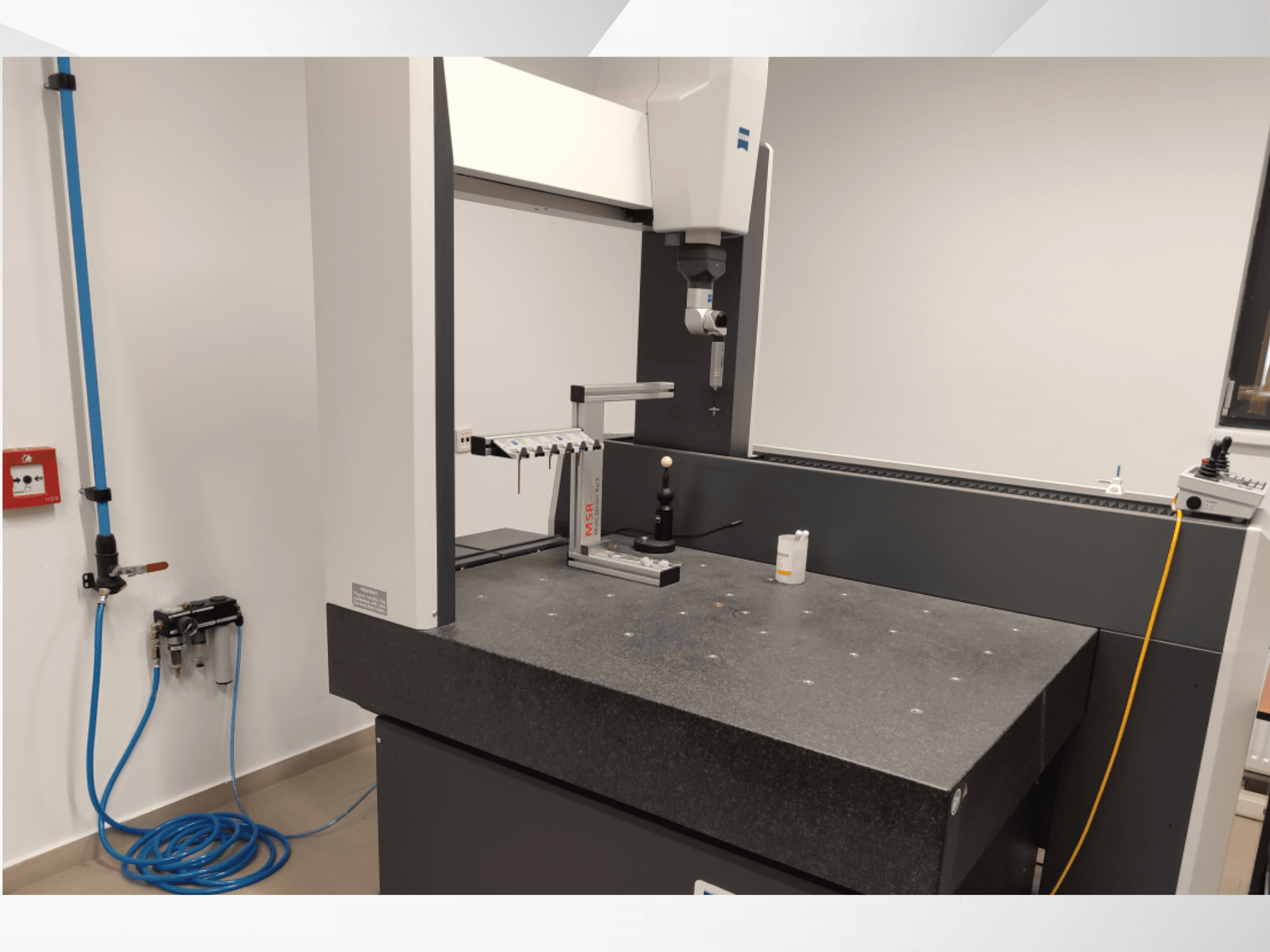

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Ytterligare information

• Maximal storlek på arbetsstycket: ca 1344 x 910 x 716 mm

• Maximal vikt på arbetsstycket: 730 kg

• Bordets höjd: 850 mm

• Utrustad med vibrationsdämpande system

• Sensorsystem:

• Ledbart huvud: lutning ±180°, rotationssteg 2,5

• Skanningshastighet: upp till 150 punkter/sekund

• Max. längd på pennan: 150 mm

• Max. vikt på pennan: 15 g

• Min. diameter på pennspetsen: 0,3 mm

• Noggrannhet (enligt ISO 10360-standarder):

• Fel vid längdmätning (E₀): 1,7 + L/350 µm (vid 18-22°C)

• Skanningsfel (THP): 2,7 µm

• Fel vid mätning av form (RONt): 1,7 µm

• Repeterbarhet (R₀): 1,2 µm

• Styrenhet: ZEISS C99L

• Programvara: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Styrningssätt: Motoriserad / CNC

• Gränssnitt: Ethernet Ethernet, USB

• Prestanda och prestanda:

• Drivsystem: Motoriserad CNC

• Förflyttningshastighet (axlar): 0-70 mm/s

• Max. vektorhastighet: 465 mm/s

• Max. acceleration: 1,85 m/s²

• Skanningshastighet: upp till 125 mm/s

• Verktyg:

• Strömförsörjning: 100-240V AC (±10%), 50-60 Hz

• Max. strömförbrukning: 800 VA

• Typisk strömförbrukning: 200 W

• Tryckluft: 6-8 bar, förrenad, torr (ISO 8573-1 klass 4)

• Luftförbrukning: max. 120 Nl/min

• Miljömässiga förhållanden:

• Driftstemperatur: 18°C-22°C

• Relativ luftfuktighet: 30-60% (icke-kondenserande)

• Överensstämmelse & certifieringar:

• Överensstämmer med EG:s maskindirektiv 2006/42/EG

• EMC-direktivet 2014/30/EU

• Kvalitetsstyrning: ISO 9001:2008

• Miljöledningssystem: ISO 14001:2004

• Ackrediterad ISO / IEC 17025:2005
