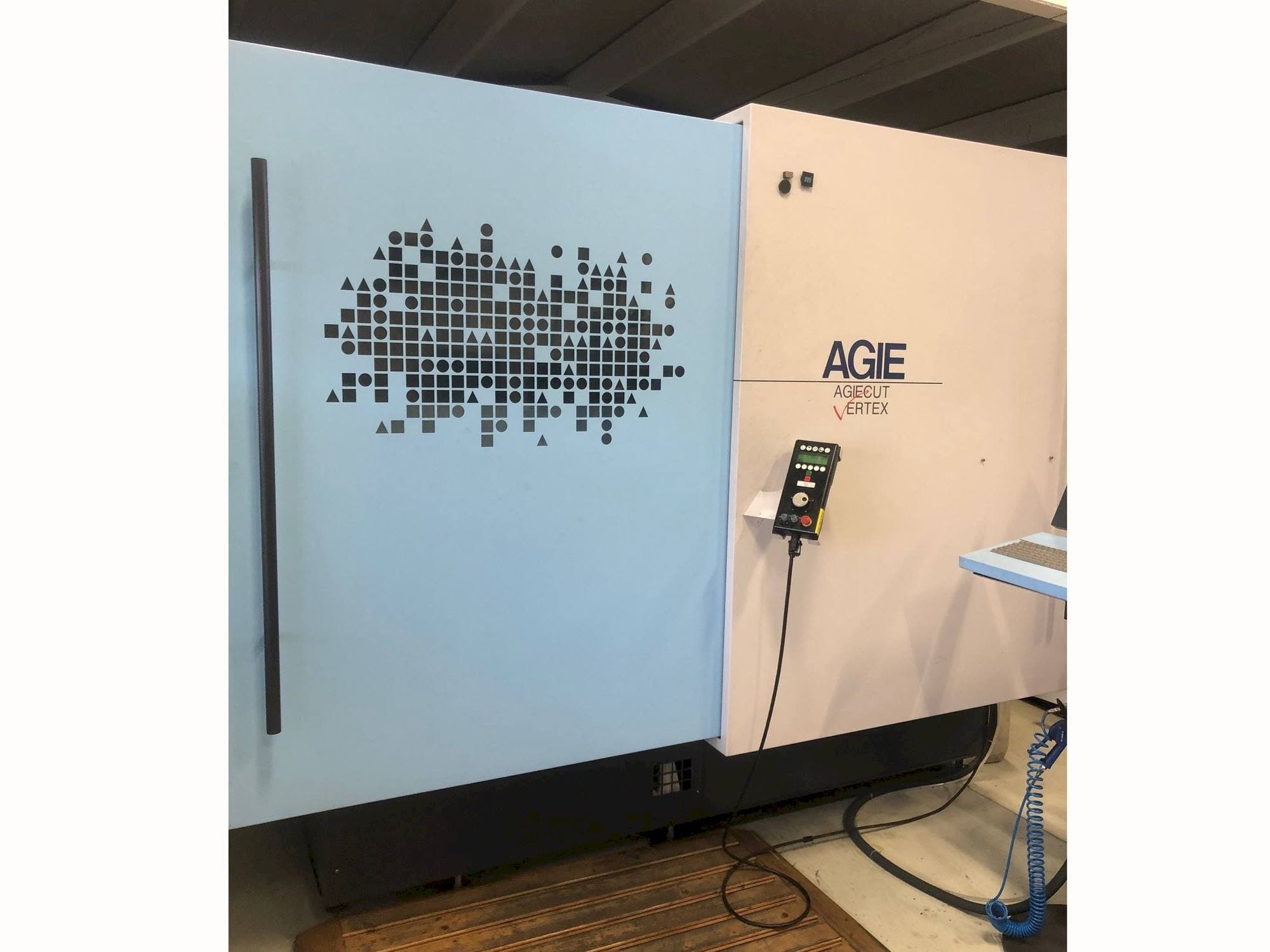

AGIE - Agiecut VERTEX 3SI-EDM-AGI-2006-00001

Kontroll: Agievision 5 (programvaruversion 07.08.01)

skick: Utmärkt; regelbundet underhåll; större service nyligen genomförd; fullt funktionsduglig; kan testas under ström

EDM-driftstimmar: ca 37.021 h

Rörelser (U/V): ±70 / 70 mm

Avstånd för fastspänning: 1.100 mm

Max dimensioner på arbetsstycket: 1050 × 650 × 250 mm

Max vikt på arbetsstycket: nedsänkt 400 kg / ej nedsänkt 800 kg

Max skärhöjd: upp till 250 mm

Kapningskapacitet: ±30° / 100 mm

Positionering

• Max manuell hastighet: 2 m/min

• Max programmerbar hastighet: 3 m/min

• Upplösning: 0,0001 mm

• Geometriska toleranser: enligt tillverkarens specifikationer

System för tråd

• Område för tråddiameter: 0,07-0,33 mm (standard 0,20 mm)

• Trådspolens kapacitet: upp till 25 kg

• Trådspänning: 0-25 N

• Trådhastighet: 60-300 mm/s

• Trådmatning: halvautomatisk

• Avlägsnande av tråd: huggarsystem

Utrustning & funktioner

• Automatiskt trådningssystem

• Gängningsmunstycken: 2 mm (tillval 1 mm / 0,6 mm)

• Kombinerat trådstyrsystem och cylindriskt trådstyrsystem

• Elektronisk handratt (manuell styrning)

• Fjärrkontroll med LCD-display

• TFT-kontrollskärm (1024 × 768)

• Tangentbord och muskontroll
