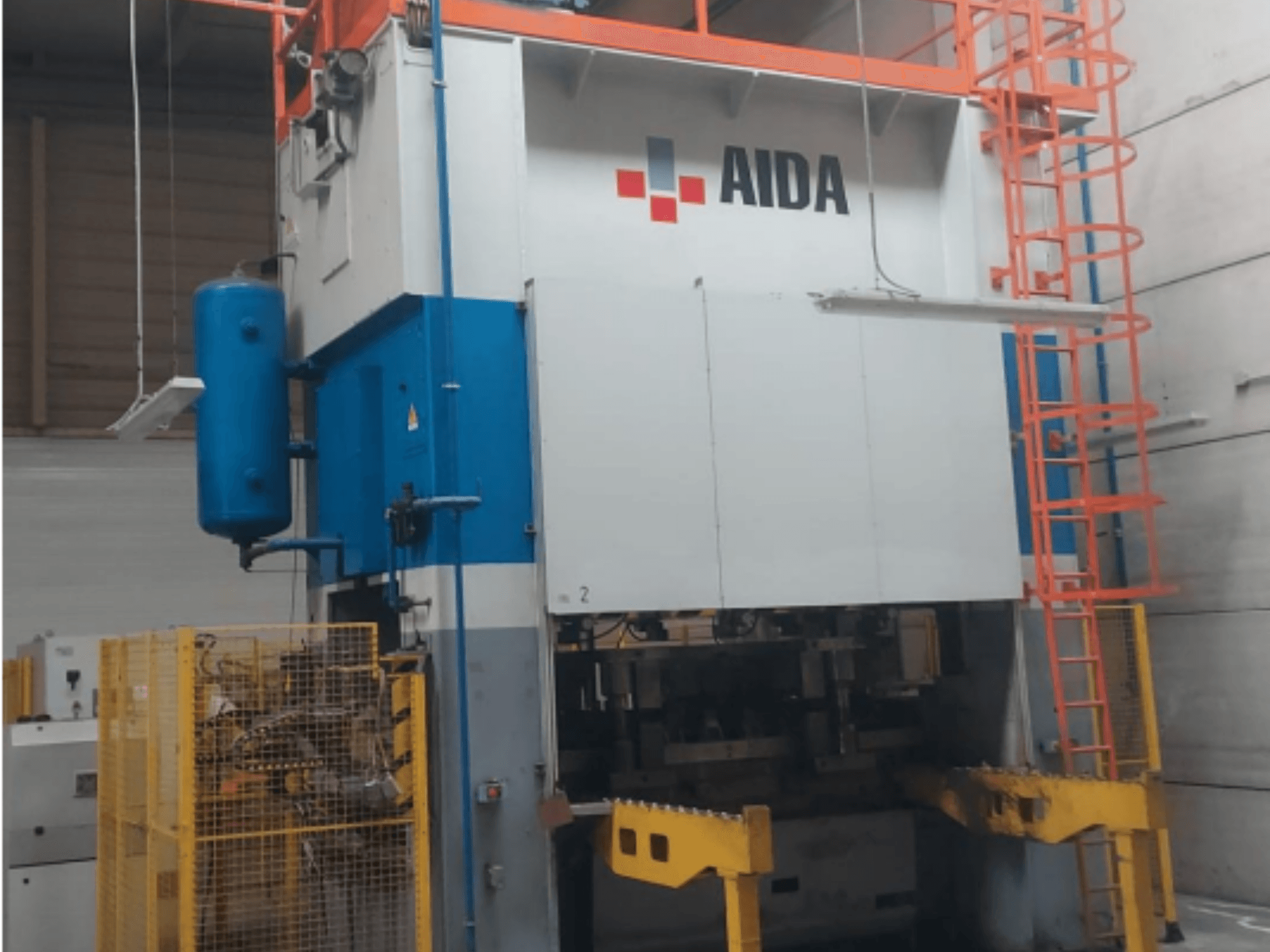

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Viktiga tekniska data:

• Presskapacitet: 315 ton

• Nominell presskraft: 3 150 kN

• Nominell kapacitetspunkt: 12,7 mm över bottenläget (BDC)

• Normal stopposition för vevaxeln: Övre dödpunkt (TDC)

• Slaglängd: 250 mm

• Glidjustering: 160 mm

• Stängningshöjd: 700 mm

• Slidhastighet: 15–40 slag/min

• Maximal svänghjulshastighet: 628,5 varv/min

• Maximalt antal kopplingsingrepp: 24 ingrepp/min

• Stopp-tid: 0,386 s

• Säkerhetsavstånd: 618 mm

Stansform och arbetsområde:

• Maximal formstorlek: 2 250 × 750 mm

• Maximal formvikt på sliden: 10 200 kg

Maskinens konstruktion:

• Ramkonstruktion: Dubbelstående (rak) ram

• Drivsystem: Dubbel vevstake (dubbel pitman)

• Slädeföring: Styrd släde

• Rörelsetyp: Mekanisk vevpress

• Slidrörelse: Vertikal fram- och återgående rörelse

• Huvudaxelns rörelse: Roterande vevaxeldrift

• Stötstangsjustering: Motoriserad glidjustering

Dämpningssystem:

• Typ: Integrerad dragdämpare

• Maximal dämpningskraft: 3 450 daN vid 0,6 MPa

System och säkerhet:

• Motviktscylindrar: Ja

• Motviktskraft: 102 kN vid 6 bar

• Kopplings- och bromssystem: Pneumatiskt

• Smörjsystem: Centraliserad automatisk smörjning

• Säkerhetssystem: Integrerat

• Förarskydd: Ingår

• Automatiseringsklar: Ja

Anmärkningar om prestanda och säkerhet:

• Ramkonstruktion med dubbla stödben för hög styvhet

• Dubbel pitman-drivning för förbättrad parallellitet hos sliden och lastfördelning

• Pneumatisk koppling-broms för tillförlitlig drift och snabb stopp

• Utformad för integration med automatiska matnings- och överföringssystem

Hjälpsystem:

• Motviktscylindrar: ja (motviktskraft 102 kN vid 6 bar) (ingår)

• Kopplings- och bromssystem: pneumatiskt (ingår)

• Smörjsystem: centraliserad automatisk smörjning (ingår)

• Dragkudde: integrerad (ingår)

• Säkerhetssystem: integrerat (ingår)

• Förarskydd: ja (ingår)

• Automatiseringsklar: ja (ingår)

• Övrig tillvalsutrustning: Ingår ej
