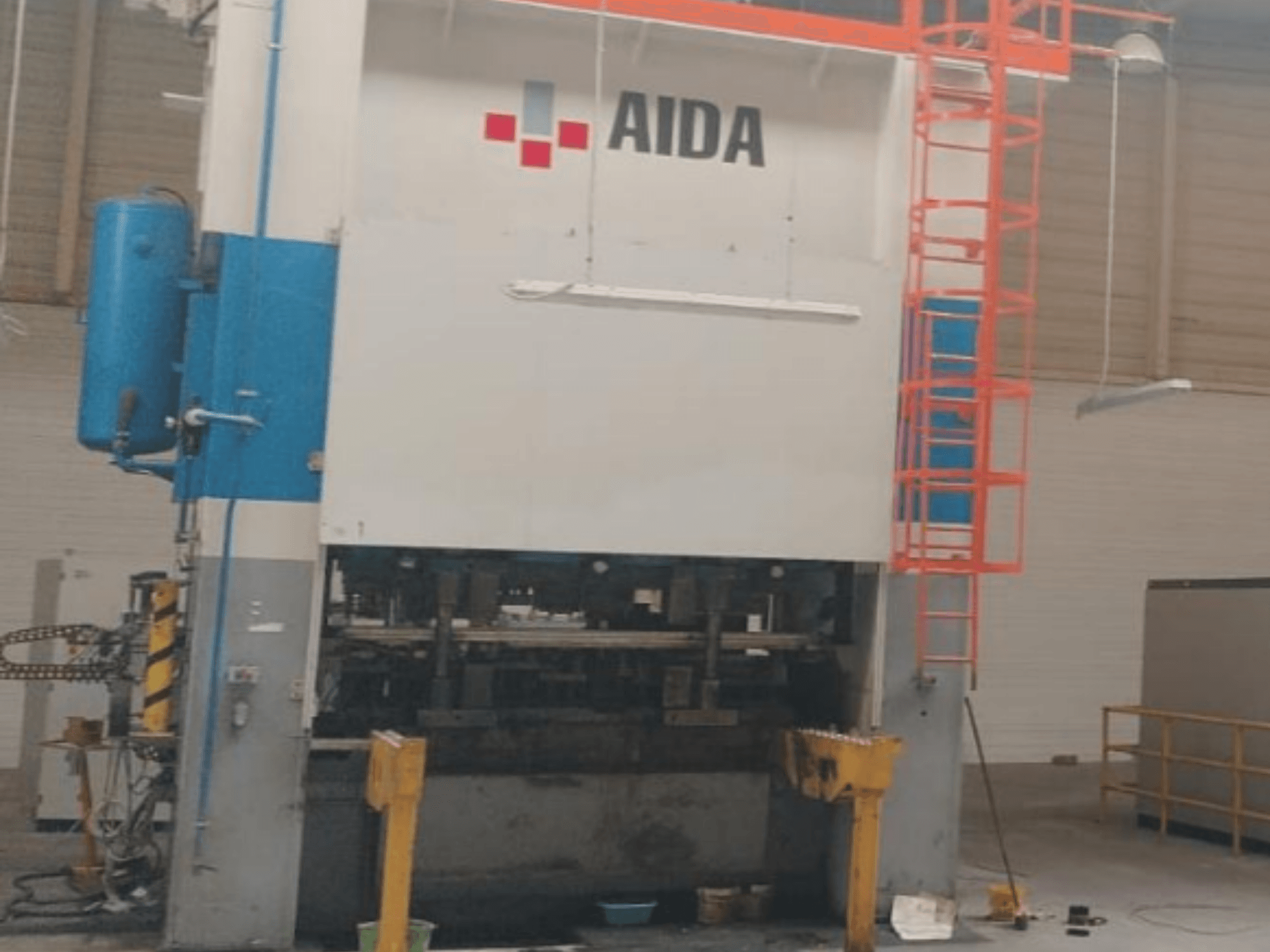

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Viktiga tekniska data:

• Presskapacitet: 315 ton

• Nominell presskraft: 3 150 kN

• Nominell kapacitetspunkt: 12,7 mm över BDC

• Normalt vevaxelstopp: TDC

• Slaglängd: 250 mm

• Glidjustering: 160 mm

• Stängningshöjd: 700 mm

• Slidhastighet: 15–40 slag/min

• Maximal svänghjulshastighet: 628,5 varv/min

• Maximalt antal kopplingsingrepp: 24/min

• Stoppstid: 0,386 s

• Säkerhetsavstånd: 618 mm

Stansform och arbetsområde:

• Maximal formstorlek: 2 250 × 750 mm

• Maximal formvikt på sliden: 10 200 kg

Maskinens konstruktion:

• Ramkonstruktion: dubbelstående (rak) ram

• Drivsystem: dubbel vevstake (dubbel pitman)

• Slädeföring: styrd släde

• Rörelsetyp: mekanisk vevpress

• Slidrörelse: vertikal fram- och återgående rörelse

• Huvudaxelns rörelse: roterande vevaxeldrift

• Justering av kolv/slid: motoriserad

Dämpningssystem:

• Typ: integrerad dragdämpare

• Maximal dämpningskraft: 3 450 daN vid 0,6 MPa

Hjälpsystem:

• Motviktscylindrar: ja (motviktskraft 102 kN vid 6 bar)

• Kopplings- och bromssystem: pneumatiskt

• Smörjsystem: centraliserad automatisk smörjning

• Säkerhetssystem: integrerat

• Förarskydd: ingår

• Automatiseringsklar: ja

Prestanda- och säkerhetshöjdpunkter:

• Ramkonstruktion med dubbla stödben och hög styvhet

• Dubbel pitman-drivning för förbättrad parallellitet hos sliden och lastfördelning

• Pneumatisk koppling-broms för pålitlig drift och snabb stopp

• Integrerade säkerhets- och operatörsskyddssystem

• Konstruerad för integration med automatiska matnings- och överföringssystem

Hjälpsystem:

• Motviktscylindrar: ja (motviktskraft 102 kN vid 6 bar) (ingår)

• Kopplings- och bromssystem: pneumatiskt (ingår)

• Smörjsystem: centraliserad automatisk smörjning (ingår)

• Dragkudde: integrerad (ingår)

• Säkerhetssystem: integrerat (ingår)

• Förarskydd: ja (ingår)

• Automatiseringsklar: ja (ingår)

• Övrig tillvalsutrustning: Ingår ej
