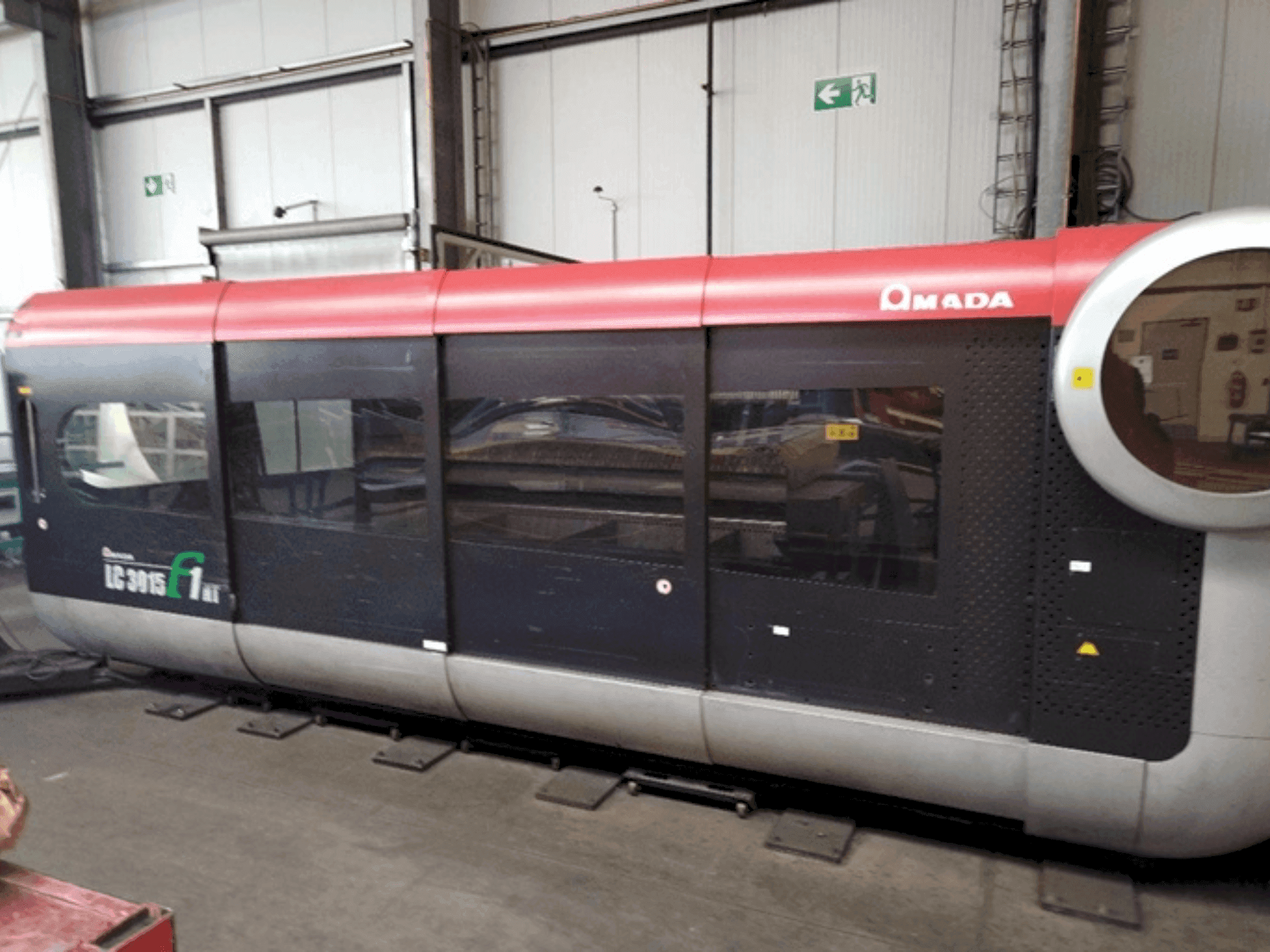

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Maskinfördelar

Tekniska maskinfördelar

• Effektbehov: 98 kva
• Kapacitet: 4 kw
• Laserresonator: af4000i-b
• Transformator: marx tg 516

Extra information

Maskin med transportlåda (L x B x H): 7120×3150×2370 mm Vikt (med transportlåda): 13 500 kg Laserresonator (L x B x H): 2460×1140×1965 mm Laserresonatorvikt: 1 300 kg Kombinerad enhet (L x B x H): 2332×1638×2201 mm Kombinerad enhetsvikt: Cirka 1 750 kg Transformator (L x B x H): 950×800×950 mm Transformatorvikt: 484 kg Pallväxlare (L x B x H): 3868×2352×1010 mm Pallväxlarens vikt (utan lyftbara kulstöd): 2 450 kg Pallväxlarens vikt (med lyftbara kulstöd [tillval]): 3 500 kg Elektriska anslutningar Total strömanslutning för systemet: 400 V / 127 KVA Transformatorströmanslutning: 400 V / 89 kVA / 160 A Kombinerad enhet Strömanslutning: 400 V / 38 kVA /55A Laserresonator Strömanslutning: 200 V / 55 KVA Styr- och drivsystem Strömanslutning: 200 V / 34 kVA Driftspänning: 3×400 V (±10%)/PE/50 Hz Max. strömförbrukning: 55 A Transformatorns nominella effekt: 89 KVA Transformatorns nominella primärspänning: 3×400 V (±10%) Transformatorns nominella sekundärspänning: 3×200 V Transformatorns nominella primärström: 132 A Transformatorns nominella sekundärström: 257 A Trycklufts- och gasbehov Totalt tryckluftsbehov (luft används inte som skärgas): 7 bar; 69,6 m³/h Totalt tryckluftsbehov (luft används som skärgas): Max. 9,7 bar; 132,6 m³/h Tryckluft för maskinfunktioner ("Kylskärning" och "Oljesprutning"): 6 bar; 18 m³/h Tryckluft för "ECO CUT": 6 bar; 18 m³/h Tryckluft för rökgasutsugssystem DELTAComp 1500-8/9: 5 bar; 5,6 m³/h Lasergasförbrukning: 10 liter per timme Skärgaser: Syre, kväve och tryckluft (om den används som skärgas) krävs. Miljö- och platskrav Driftrumstemperatur: +15 till +35 °C Rumshöjd: Minst 4 m Belysning: Minst 500 Lux Luftfuktighet: Mindre än 75 % (utan kondensation) Vibrationer: Måste vara motståndskraftig mot seismisk acceleration under 0,05 G (0,49 m/s²) med en amplitud under 5 µm. Fundamentets belastningskapacitet: ≥49 kN/m²
