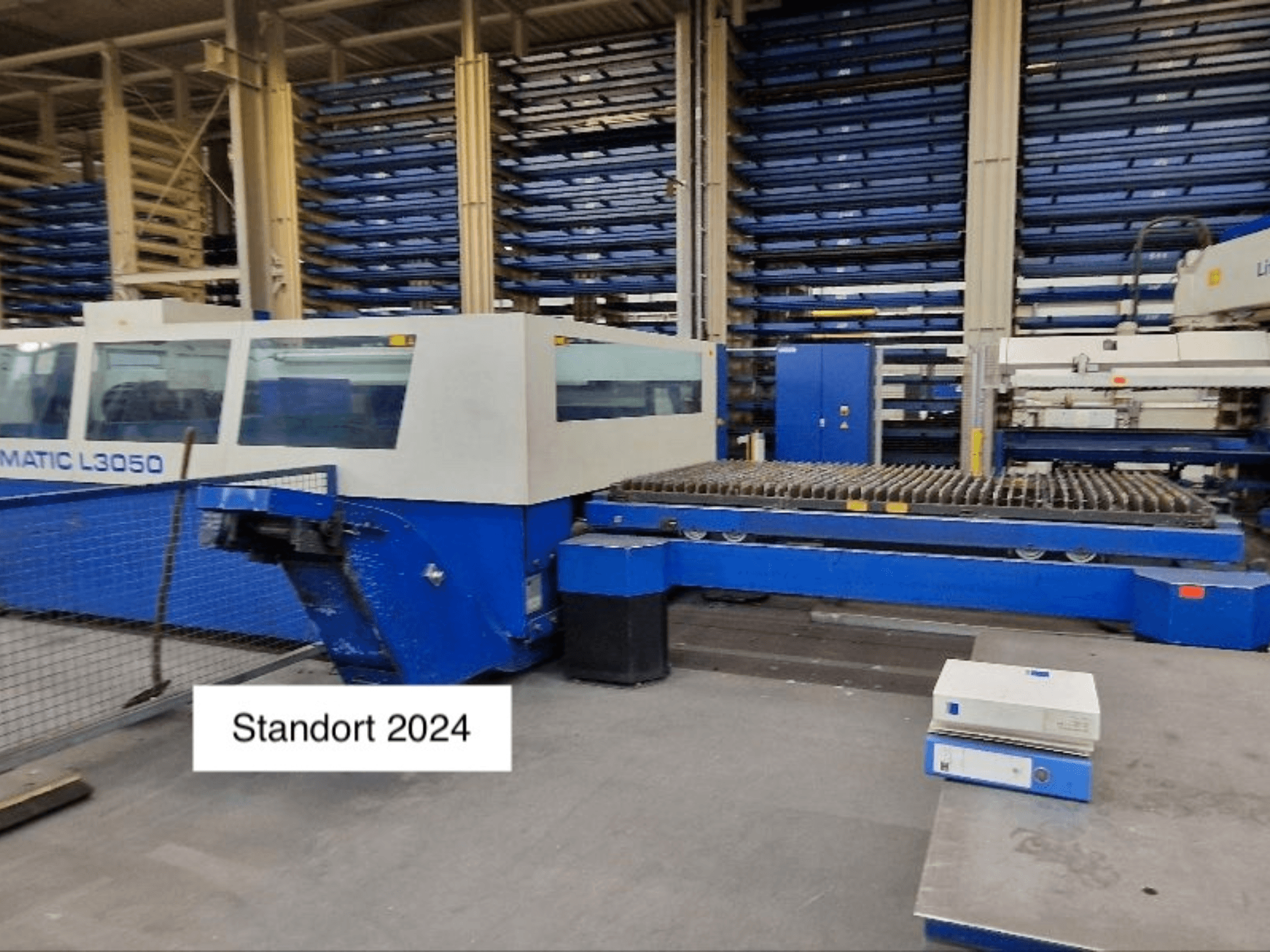

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Styrsystem: Siemens Sinumerik 840 D

• Arbetsområde: 3000 × 1500 × 100 mm

• Färg: vit RAL 9002 / gentianablå RAL 5010

• Kapslad maskinram med integrerad laserenhet

• Laserenhet: CO₂-laser TLF 5000, högfrekvent exciterad

• Kylaggregat, loggboksfunktion

• Automatisk pallväxlare

• Längsgående transportör för smådelar/avfall

• Drivning: gantry-drivning kombinerad med linjära direktdrivningar

• Styrning av lasereffekt

• HI-LAS högtrycksskärning

• PMS plasmasensorsystem

• Höghastighetsbearbetning med SprintLas

• ContourLas för tillverkning av små hål

• Programmerbara effektcykler

• Mikrosvets

• Programmerbar tryckkontroll för skärgas

• Laserskärhuvud med 5"-lins och 7,5"-lins

• Snabbväxlingssystem för skärhuvuden

• Automatisk detektering av arkets kant

• APC kapacitiv höjdkontroll och processkontroll

• PCS (system för processtyrning)

• Laserdiod för positionering

• Automatisk justering av fokus (AutoLas Plus)

• Sprayanordning för säker bearbetning av tjocka plåtar

• Automatisk avstängning

• Belysning av arbetsområdet

• Max. vikt på arbetsstycket: 900 kg

• Positioneringshastighet (X/Y): 200 m/min

• Samtidig positioneringshastighet (X+Y): 300 m/min

• Maximal tjocklek på järn: 25 mm

• Maximal tjocklek på rostfritt stål: 25 mm

• Maximal tjocklek på aluminium: 15 mm

• Styrning Sinumerik 840D:

  • Öppet PC-baserat styrsystem

  • Enkel användning

  • Hjälp online

  • Diagnostiska funktioner

  • Loggbok för underhåll

  • Tekniska data

  • Fjärrservice

• Programmering på verkstadsgolvet: ToPs 100 lite

• Säkerhet

  • Flerstråliga ljusbommar

  • Helt sluten strålstyrning med kväveventilation

  • Övervakningssystem

  • Utsug med flera kammare och kompakt dammuppsamlare

  • Skyddande inkapsling

• Programvara för maskinsystem

  • TruTops Laser postprocessor TCL 3050 - 1 enhet

  • Programvara för styrsystem Cellmaskin TCL3050 (2:a licensen)

Ytterligare utrustning

• TRUMPF LiftMaster lastnings- och lossningsenhet (för närvarande inte installerad)

  • Basenhet inkl. arkseparationsenhet och tjockleksmätningssystem

  • Rackförlängning (R), utbytbara pinnar

  • Förlängning för pallhantering (P)

  • Separering av tunna ark (1-2 mm)

  • Tredje positionen utan lossningsstation

  • Avlastningsstation

  • Pinnar i rostfritt stål för hantering med låg reporiskhet

  • LiftMaster basram för lageranslutning och dubbla lastnings-/lossningsvagnar

  • Säkerhetsanordningar: andra ljusbarriärkrets

• Utökad maskinutrustning

  • Skärhuvud med 3,75"-lins för höghastighetsskärning

  • Extra skärhuvud med 10"-lins för bearbetning av tjocka plåtar

• Förberedelse för automation (för framtida uppgradering)

  • Förberedelse för LiftMaster (standardpallar)

  • Inkluderar installation, idrifttagning och utbildning

  • Inklusive garanti, transport och förpackning

  • Nätverksanslutning
