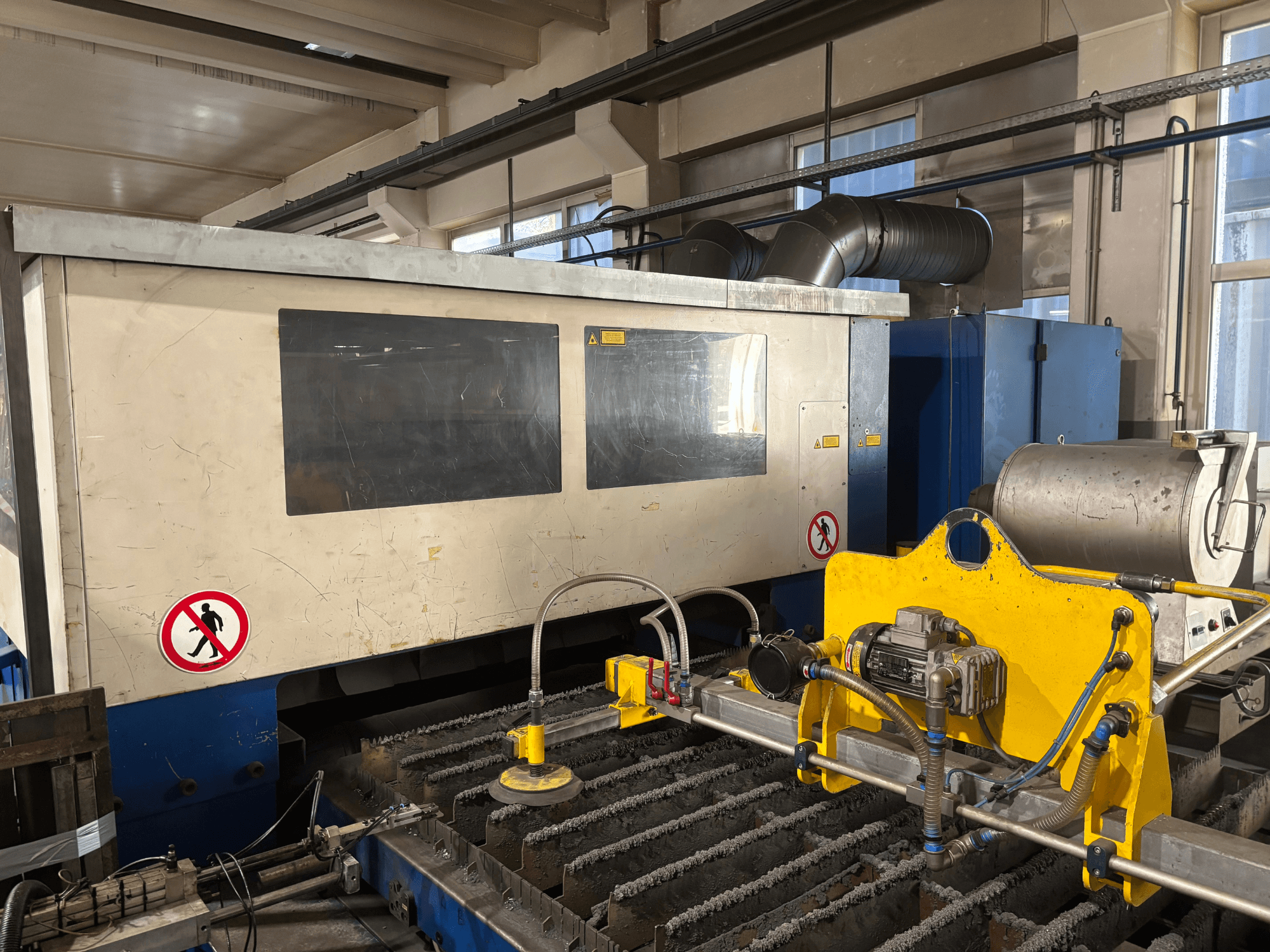

TRUMPF - Trumatic L3030 DE-CUT-TRU-2001-00001

• Elektrisk utrustning

  • Matningsspänning: 400 V

  • Faser: 3-fas AC

  • Frekvens: 50 Hz

  • Nominell effekt: 73 kVA

  • Nominell ström: 105 A

  • Maximalt skydd av säkring: 125 A

  • Styrspänning: 24 V DC

• Styrning

  • Styrsystem: Siemens Sinumerik 840D (CNC) med TRUMPF TASC3 laserstyrning

  • Version av styrprogramvara: 2.4

• Laserprestanda

  • Effekt i CW-läge:

    • 100%: 3208 W

    • 85%: 2756 W

    • 75%: 2407 W

  • Pulsad (5 kHz) effekt:

    • 100%: 3208 W

    • 75%: 2416 W

    • 50%: 1610 W

    • 25%: 810 W

    • 10%: 328 W

    • 5%: 157 W

    • 1%: 0 W

• RF/drivenhet

  • Reflekterad RF-effekt: 0,3 kW

  • Maximal CW RF-amplitud: 100

  • Omkopplingsfrekvens (CW): 50 kHz

  • Maximal pulsspänning: 10.000 V

• Tryck och läckage

  • Gränser för drifttryck: 20,01-27,00 kPa

  • Maximalt turbintryck: 200 hPa

  • Läckagehastighet: 0,04 hPa/min

• Termisk/CPU

  • Maximal CPU-temperatur: 49 °C

  • Faktisk CPU-temperatur: 43 °C

• Optik/Anpassning

  • Maximal tid för strålriktning: 600 s

• Antal timmar

  • Laser på timmar: 65,000 h

Ytterligare utrustning

• RIEDEL kylare (kylsystem) (2001), Typ: L 15/21 TR3

  • Matningsspänning: 400 V

  • Faser: 3-fas

  • Frekvens: 50 Hz

  • Nominell ström: 42 A

  • Skyddsklass: IP54

  • Köldmedium: R134a

  • Fyllning av köldmedium: 11,5 kg

  • Maximalt vattentryck: 20,2 bar
