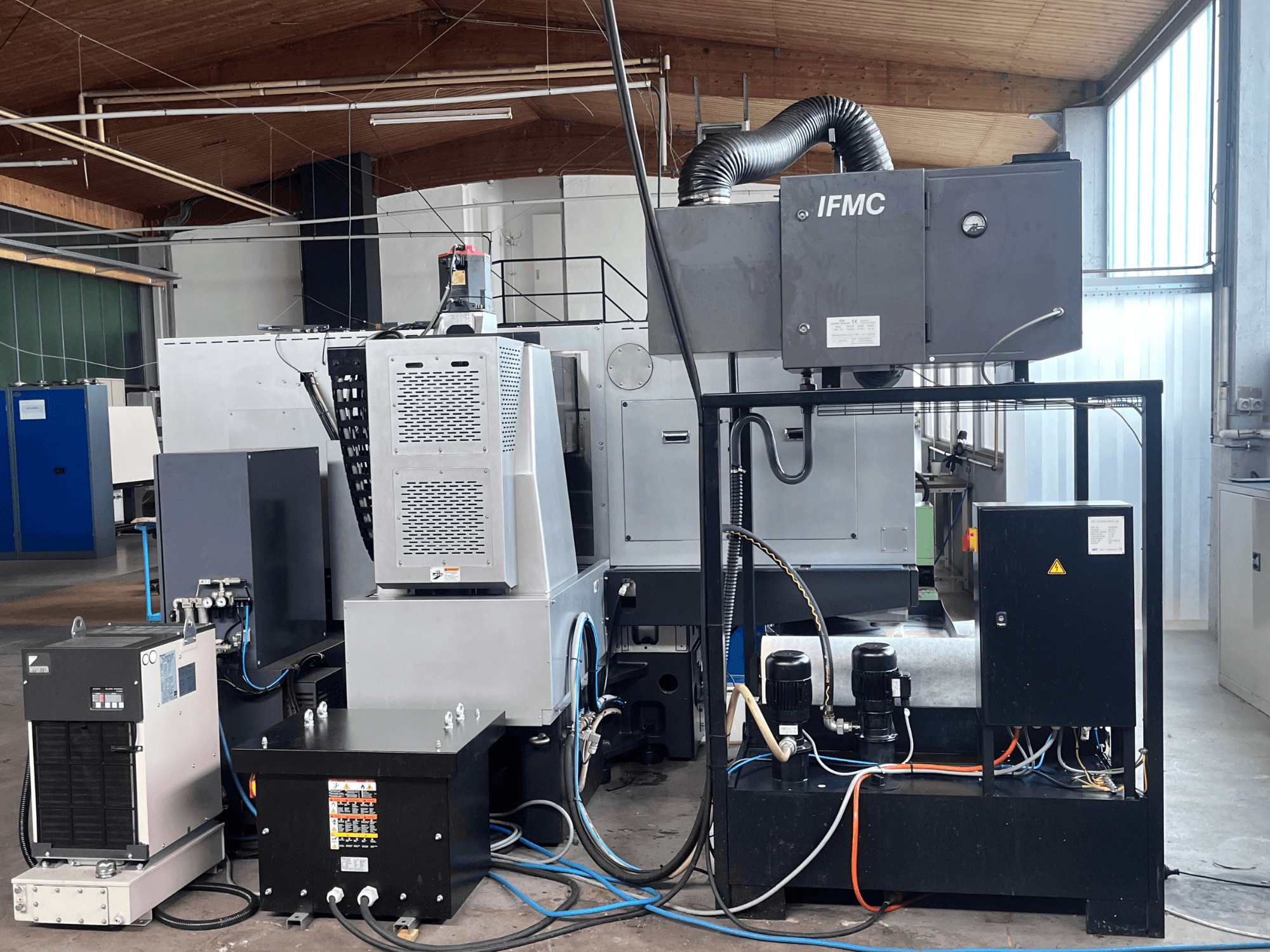

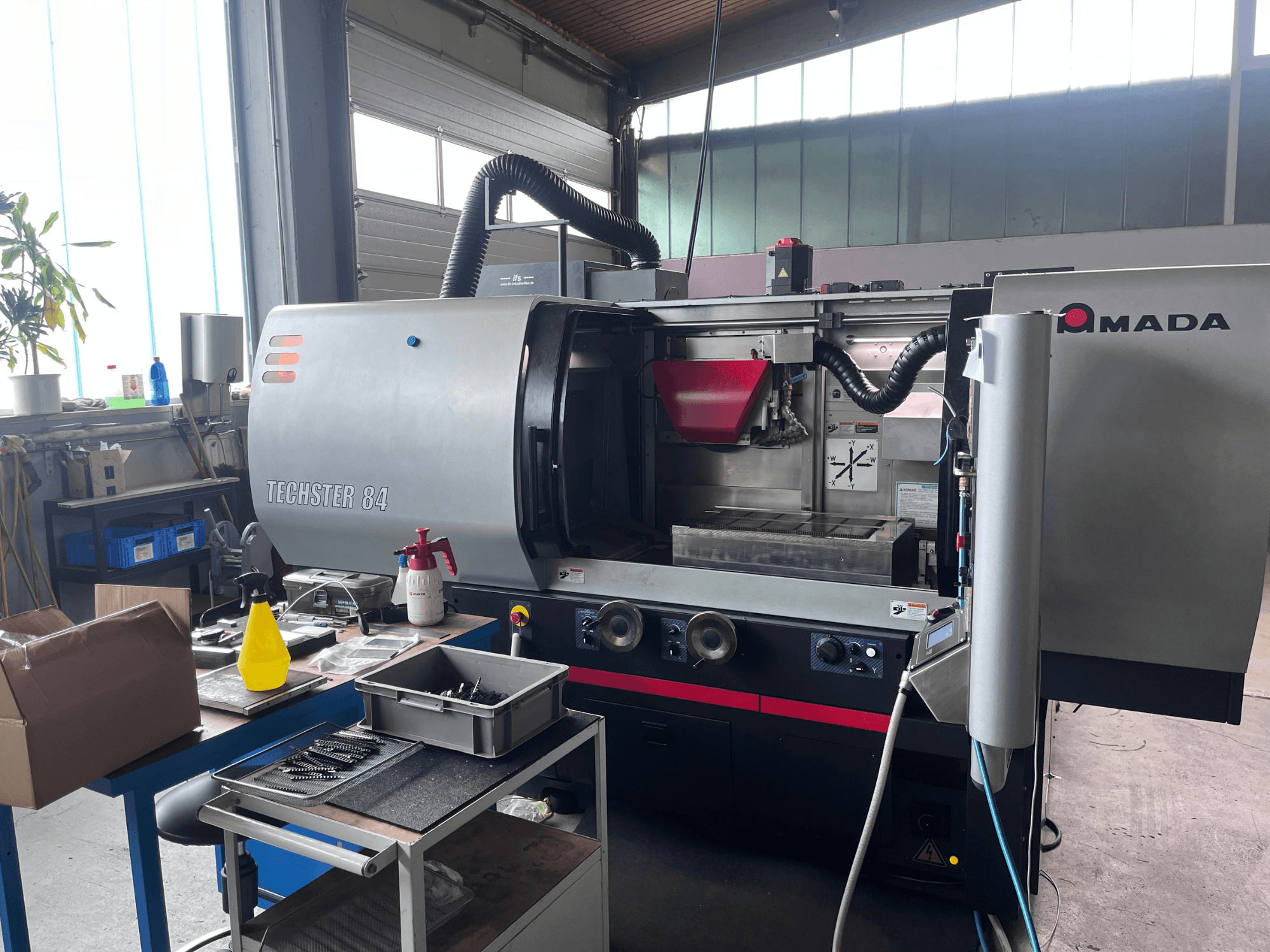

AMADA - Techster 84DE-GRI-AMA-2015-00001

• Styrsystem: FANUC serie 32i, modell B

• Strömförsörjning: 200 V

• Strömförsörjningstyp: 3-fas

• Frekvens: 50 Hz

• Effektförbrukning: 23 kVA

• Fullastström: 50 A

• Spindelmotor: 7,5 kW (förstärkt)

• Slipskivans mått: Ø 355 × 38–50 × 127 mm

• Avstånd från spindelns centrum till bordet: ca 500 mm

• Magnetchuckens storlek: 700 × 400 mm

• Polavstånd på magnetchucken: 4 mm

• LED-belysning av arbetsområdet

• Oljekyld slipspindel

• Luftkyld spindelkylning med kompressor

• Noggrannhet vid temperaturreglering: ca ±0,1 K

• Automatisk avståndsmätare

• Höghoppmatning / höghopp

• Ethernet (LAN)-gränssnitt

• Utökat minne för styrmodulen

• FANUC Macro B

• Programmerbar timer för automatisk start/stopp och uppvärmning

• CE-försäkran om överensstämmelse

• Bandfiltersystem 450 (E3.1)

• Kylvätsketankens kapacitet: ca 450 L

• Filterfinthet: ca 20 µm

• Emulsionsdimavskiljningssystem 1100

• IFMC-oljedimavskiljare

• Maskin kan demonstreras

• Slipspindelns driftstid: ca 2 286 h

• Totalrenovering inklusive geometrisk renovering. Maskinen har endast varit i drift i cirka 504 timmar sedan renoveringen

Tilläggsutrustning

• Programmeringsprogrammet WinWop för Windows

• CGS (Complete Grinding Solutions) CAM-programvara

• Profilavrättningsenhet med TPA 100 R

• Förslipningsenhet VPA 100 R med motoriserad diamantskiva

• Bordmonterad rakavdragningsenhet

• Diamantavstämningsaxel R100-40-0,15 CVD

• Omslipningspaket för diamantskiva (Techster 84–104)

• 100 mm diamantskiva för förslipningsenhet

• 700 mm stoppstång med prisma

• MPM automatiskt balanseringssystem för slipskivor

• Slipskivfläns för Techster 64/84 (Ø 355 mm)

• Modifierat skydd för slipskiva

• Verktygssats (nycklar och utdragningsaxel)
