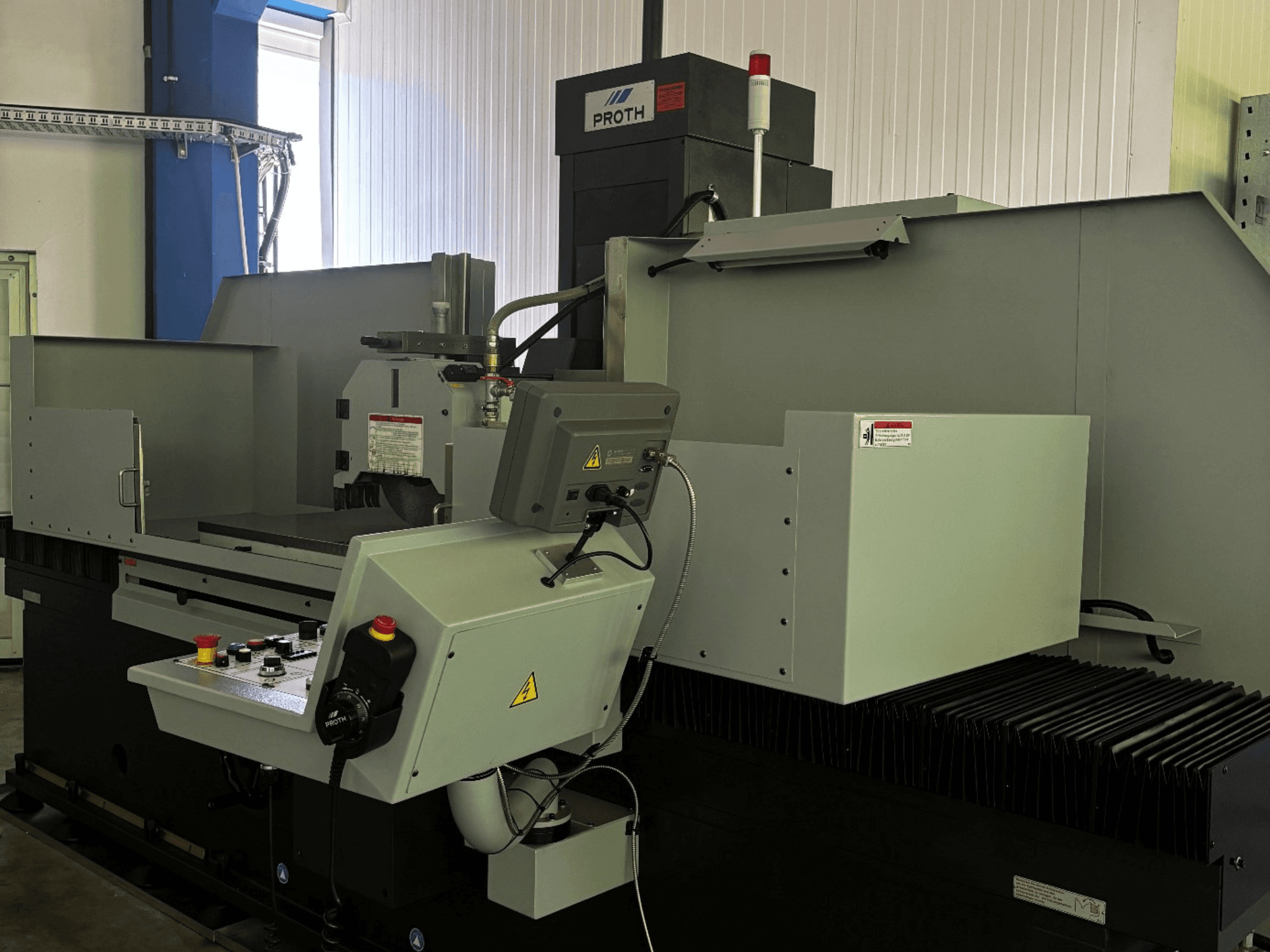

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Max. avstånd mellan spindelns centrum och bordet: 700 mm

- Bordets lastkapacitet (kontinuerlig): 1 200 kg

- Bordets lastkapacitet (intermittent): 1 880 kg

- Vikt på den elektromagnetiska plattan: 315 kg

- Installationshöjd från bordet till slipskivans underkant: 522 mm

- Hydraulisk längsmatning: 1–25 m/min

- Stegvis tvärmatning: 0,1–15 mm/slag

- Kontinuerlig steglös tvärmatning: 50–1 500 mm/min

- Handhjulets varvtal i tvärriktningen: 5 mm/varv (delning: 0,02 mm)

- Handhjulets rotation i vertikal riktning: 0,25 mm/varv (delning: 0,002 mm)

- Automatisk vertikal matning: AD 1

- Spindelhastighet: 1 500 varv/min (steglöst reglerbar)

- Spindelmotor: 7,5 kW (400 V, 4P, 15 A, 50 Hz)

- Tvärmatningsmotor: 0,37 kW / 0,7 kW (220 V, 6P, 2,1 A, 50 Hz)

- Motor för snabbmatning: 0,75 kW (110 V, 6P, 6,1 A, 50 Hz)

- Hydraulpumpmotor: 3,7 kW

- Transformator Tr1: 825 VA

- Transformator Tr2: 2 000 VA

- Drivkraft (Antriebsleistung): 400 V, 3P, 34,05 A, 50 Hz

- Kylsystem: Kylaggregat med pappersfilter och magnetavskiljare (kapacitet: 100 liter)

- Dim- och dammutsugningssystem: Modell PSGC-50120AHR, tankkapacitet: 100 l, flöde: 50–60 l/min, motor: 0,55 kW, 400 V, 1,8 A, 50 Hz, vikt: 120 kg

- Digital avläsning (DRO): 2-axlig digital avläsning på Y-axeln (SINO SDS6-2V, serienummer: 7201723C0032, skalavdelning: KA-300 1 µm – 670 mm) eftermonterad i maj 2022

- Slipskivans mått: 400 x 50 x 127 mm / 355 x 50 x 127 mm (Inkluderar KINIK 405 x 50 x 127 mm 32A 46 J 9 V, 33 M/S)

- Antal axlar: 3 axlar (X-, Y-, Z-rörelser med 2-axlig digital avläsning på Y-axeln)

- Tillval och funktioner: Parallellavstämningsenhet (huvudmonterad), bordsavstämningsenheter, balansaxel, balansvåg, elektriskt handhjul, LED-belysning, justerbara fötter, totalt 6 slipskivflänsar, komplett hydrauliskt och elektriskt system

- Förflyttningsmått: 4,1 (B) x 2,7 (D) x 2,96 (H) m

- Extra slipskivor som tillval (inklusive märkena ZISCHE och KINIK) samt olika skivflänsar i lager/förvaringsställ
