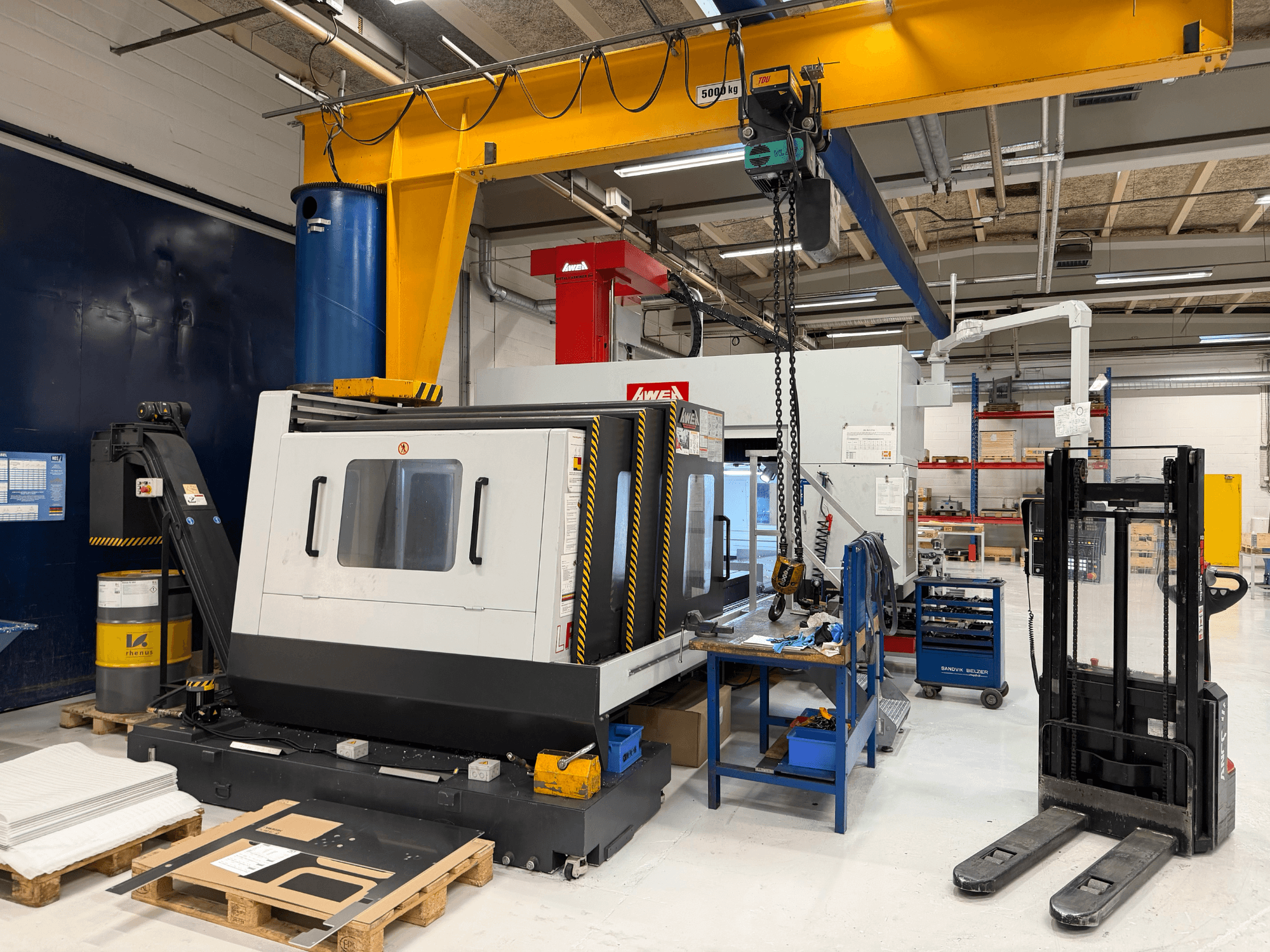

AWEA - LP3016YFDK-MIL-AWE-2021-00001

• Bordsskiva: 3216 x 1.500 mm

• Max. vikt på arbetsstycket: 10.000 kg

• Avstånd plan till spindelnos: 200-960 mm

• Avstånd mellan pelare: 2.300 mm

• Avsmalnande spindel: MAS BBT50

• Snabbförflyttning (X/Y/Z): 20 m/min (15 m/min)

• Matning (X/Y/Z): 1-10.000 mm/min

• Verktygsväxlare: Armtyp, 32 positioner

  • Max. verktygsdiameter: Ø127 mm

  • Max. verktygsdiameter med fria intilliggande fickor: Ø215 mm

  • Max. verktygslängd: 400 mm

Ytterligare utrustning

• Full maskininkapsling med tak (CE-kompatibel)

• Kylning och termisk hantering:

  • 20 bar högtryckssystem för kylvätska med filter

  • Lågtryckspumpar (Grundfos/Walrus)

  • Kylsystem för spindelolja / oljekylare

  • Kylsystem, spindelavgas, värmeväxlare i elskåp

• Spånhantering:

  • Spåntransportör av dubbelskruvstyp längs bordet

  • Spåntransportör av kedjetyp i Y-riktning, placerad i ena änden

• Sondning:

  • Renishaw 3D-probesystem för arbetsstycket

  • Renishaw TS 27R prob för verktygsinställning

• Belysning: Dubbel LED-maskinbelysning plus LED-spot

• Verktygspaket: 20 st BBT50 verktygshållare inkl. 32 st åtdragningsbultar (genomgående kylmedel)

• Strömförsörjning: 3x400V 50Hz CE-transformator

• Bas/tillbehör: Maskinsko i stål

• F-alternativ (vinkelhuvud och automation):

  • 90° vinkelhuvud med automatisk 5° indexerad C-axel

  • Automatiskt byte av vertikalt huvud; huvudet förvaras i en låda vid maskinportalen

  • Svängbar förvaring av vinkelhuvudet

  • ATC-växling i både horisontella och vertikala positioner

  • Max. varvtal för vinkelhuvudet: 3 000 varv/min

  • Uppgradering av tvärgående rörelse: Y = 1.900 mm (med F-tillval)
