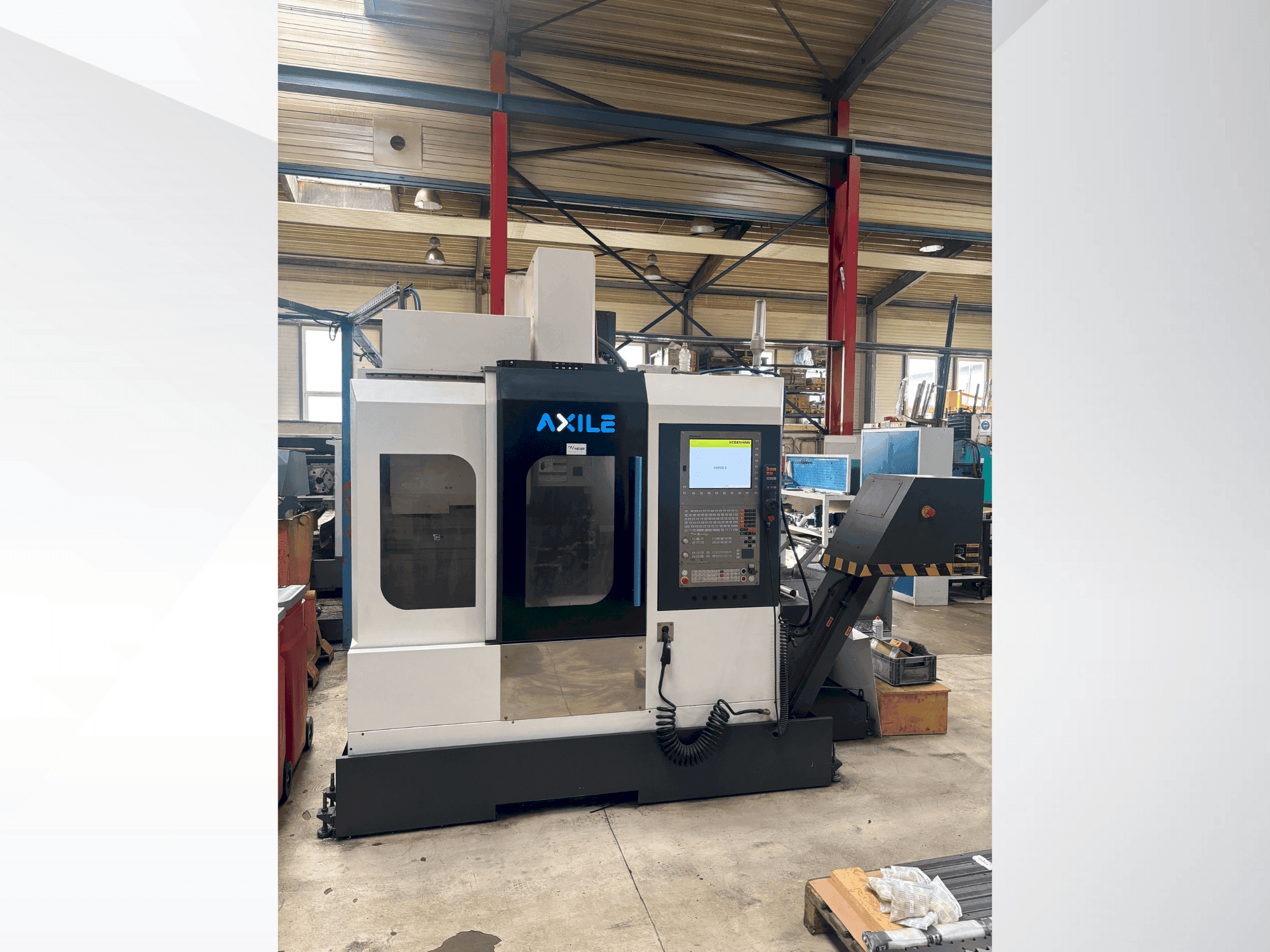

AXILE - V4AT-MIL-AXI-2019-00001

Ytterligare utrustning

• - T-spår: 16 × 100 mm (4 stycken)
• - Hastighet: Standard: 12000 rpm / Tillval: 18000 rpm eller 24000 rpm
• - Motoreffekt: Heidenhain: 10/12,5 kW / Siemens: 10,5/15,8 kW / Fanuc: 11/15 kW / Tillval: 20 kW
• - Axiell noggrannhetskontroll (AAC) / Spindelvibrationsövervakning (SVS) / Verktygsspetspositioneringskontroll (TPC)
• - Standard: 30 eller 32 verktyg/ Tillval: 40 verktyg
• - Verktygshållare: BT / CAT / DIN 40 / HSK 63 / Bytestid (verktyg till verktyg): 1,55 s (50 Hz) / 1,31 s (60 Hz)
• - Max. verktygsmått: Diameter: Ø75 mm (Ø125 mm med tomt angränsande fack) / Längd: 300 mm / Vikt: 7 kg
• - Verktygsväxlare (ATC) Typ: Armväxlare
• - ISO40 inline-spindel (12000 rpm, med CTS-funktion) / Spindeloljekylare / Armverktygsväxlare (30/32 verktyg)
• - Kylvätsketank (20 bar) / Spånskrapa / Linjärkodare för alla 3 axlar / Backspolningsanordning / Spolpistol / Värmeväxlare / 4:e axel förberedd (kopplingskrets)

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Bord: storlek: 770 × 410 mm / höjd: 820 mm / max. Belastning: 400 kg
  • - Noggrannhet: repetitionsnoggrannhet (x/y/z): ±0,01 mm / positioneringsnoggrannhet: 0,01 mm över 300 mm / matningshastighet (snabbtransport): 36 m/min (x/y/z)
  • - Styrskenor: linjära styrskenor (35 mm kula) x: 300 mm avstånd/ y: 620 mm / avstånd z: 400 mm / avstånd
  • - Axeldrift: recirkulerande kulskruvar: Ø32 × p12 × c3 (för x, y, z)
  • - Maxvikt: 160 kg (standard) / 200 kg (tillval)
  • - Golvarea: 3195 × 1910 mm
  • - Spindelcentrum till z-axelskydd: 475 mm/spindelnos till bord: 100–550 mm
