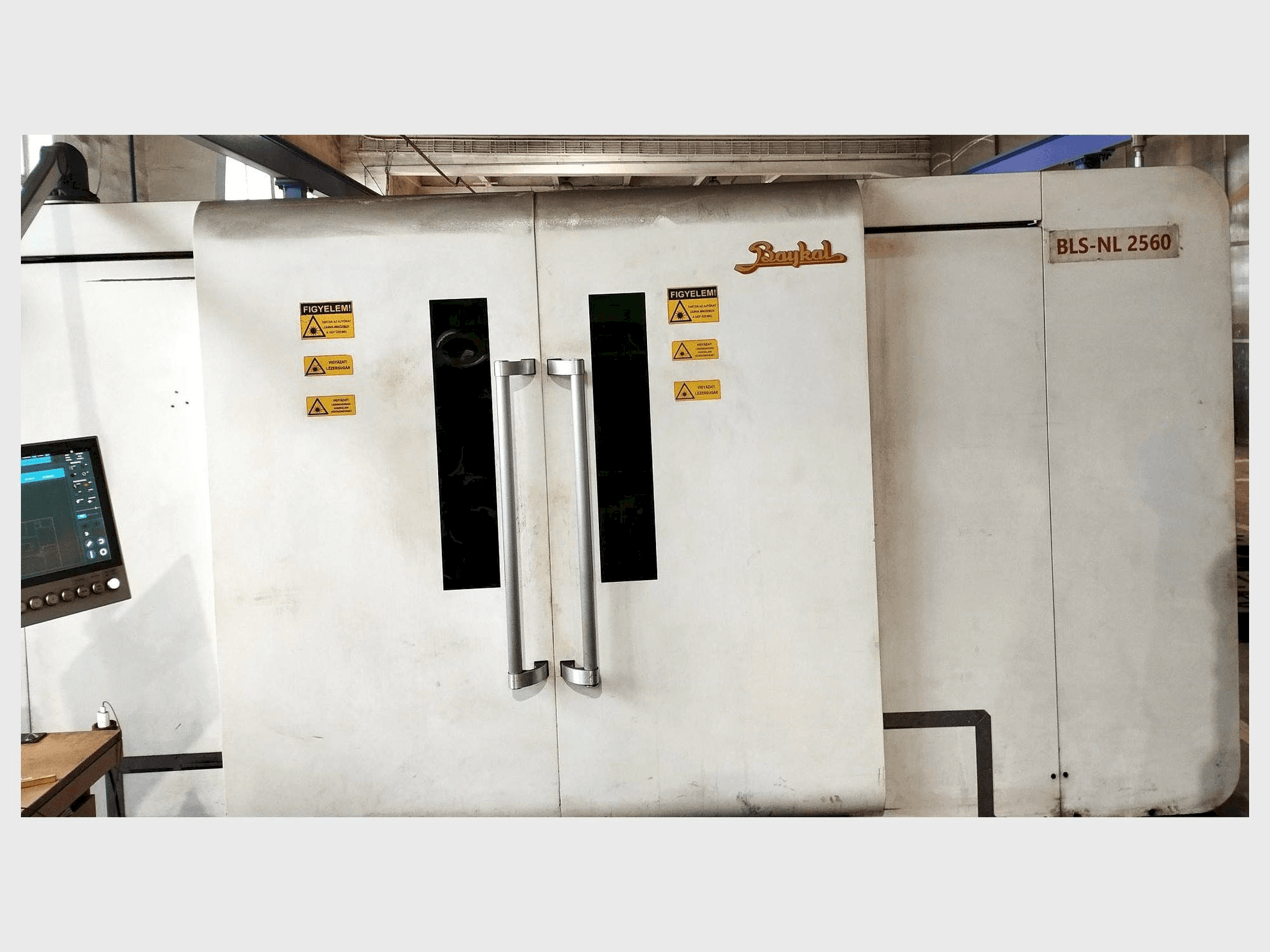

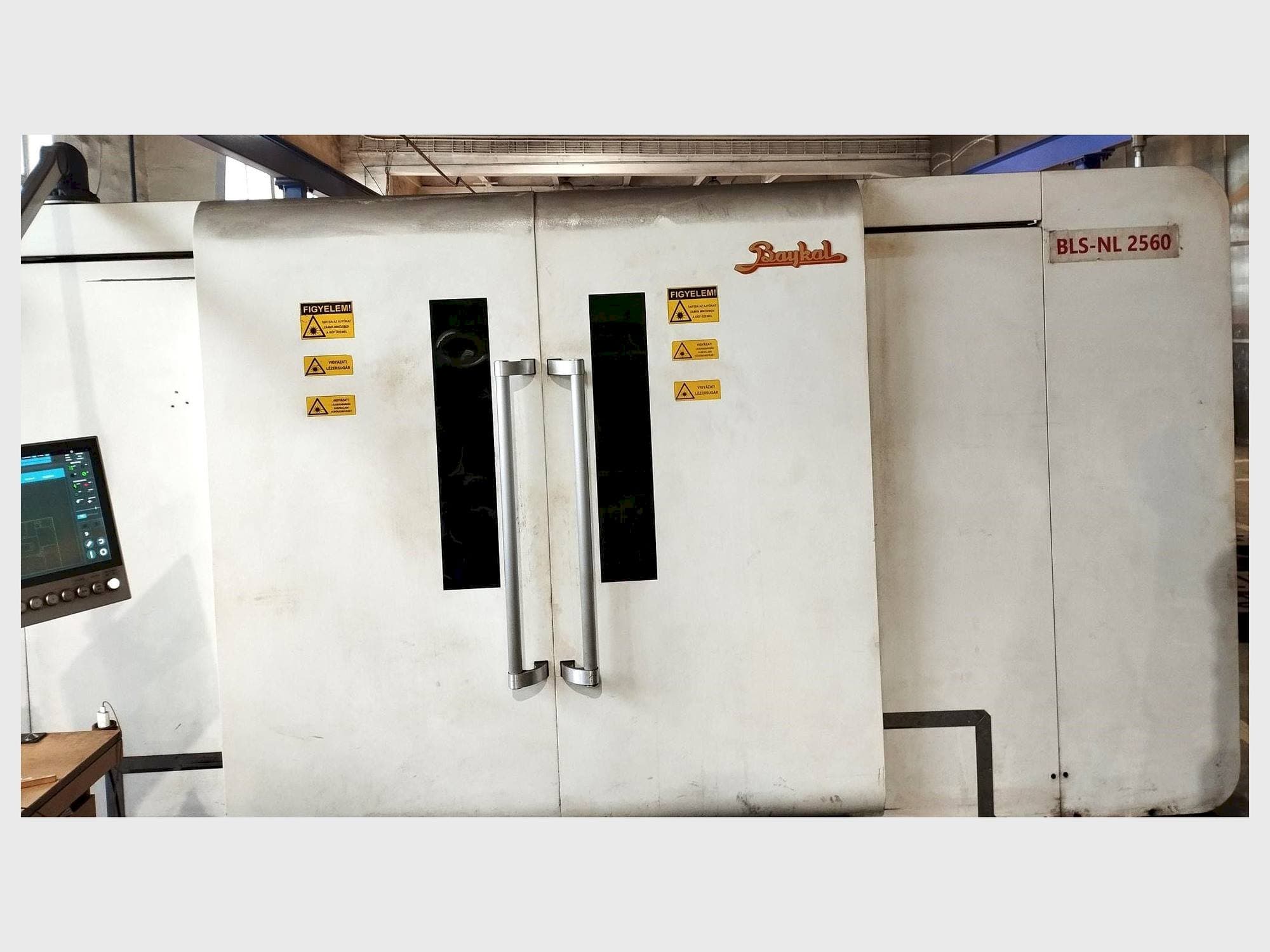

Baykal - BLS-NL 2060 4kW FiberHU-LAS-BAY-2014-00001

Ytterligare utrustning

• Kapslingsprogramvara LANTEK Expert Cut II / Metalix AutoNest PRO
• Automatisk rengöring och kalibrering av munstycken
• Röksug inkluderar 1000 m 3 /h
• Högpresterande och precision linjärt system Beckhoff CNC-styrenhet
• Dubbel cirkulerande vattenkylning
• Fiberoptisk strålkapacitet/leverans/doseringssystem Windows-baserat operativsystem
• 360-graders fritt roterbar, positionerbar CNC-kontrollpanel
• Automatisk pallväxlare (dubbel lastbricka) med hydraulisk lyft, integrerat motordrivet drivsystem
• Programmerbar hjälpgas (luft/syre/kväve) val 1-25 bar Advanced Precitec skärhuvud (luft med korsblåsning)
• Automatiskt munstycksrengöring och kalibreringssystem Standard rökutsugssystem, Lantek CAD/CAM-system - Inbyggda säkerhetssystem

Maskinfördelar

Kvalitativa maskinfördelar

• Baykal använder ett precitec-laserhuvud, vilket möjliggör bästa resultat och konstant toppprestanda på materialets yta av slutprodukten.
• Tack vare den kapacitiva sensorn är avståndet mellan laserhuvudet och arbetsstycket konstant.
• Laserhuvudet är utrustat med ett kassettsystem.
• Skärhuvudet inkluderar även en linsskyddsspegel. Spegeln skyddar skärlinsen och säkerställer därmed dess långa livslängd. Den lättbyta och billiga skyddsspegeln möjliggör problemfri drift utan problem med linserna.
• Skärhuvudet är utrustat med ett kollisionsskyddssystem. Vid en kollision med arbetsstycket lossnar huvudet lätt för att undvika ytterligare skador.
• Automatisk munstycksrengöring - och justering // gasstyrning och leveranssystem
• Maskinen är utrustad med ett automatiskt gasvalssystem. Beroende på skärprocessen väljer och justerar maskinen automatiskt skär- och hjälpgaserna. Låg- och högtrycksledningarna för kväve, syre och luftskärning och hjälpgas är alla anslutna
• Twincat cnc-styrmjukvara för beckhoff controls pc-baserad styrmjukvara med full cnc-funktion täcker hela utbudet av klassiska cnc-funktioner
• Ipg fotonik fiberlaser
• Laserstrålen skapas inuti fibern och når skärhuvudet utan avbrott, förutom strålkopplaren eller omkopplaren

Tekniska maskinfördelar

• Skärhuvud precitec procutter 2. 0
• Fokuseringslinser 150 mm
• Linjära skenor (bosch rexroth)
• Snabbtransport 115 m/min. 150 m/min
• Vektorhastighet 165 m/min 215 m/min
• Acceleration 2. 2g (22m/s2) 3. 0 g (30m/s2)
• Absolut positioneringsnoggrannhet ± 0,02 mm ± 0,01 mm
• Repeterbarhet ± 0, 02 mm ± 0, 01 mm
• Programmerbar matningshastighet upp till 100 m/min upp till 125 m/min
• Transferbord motoriserat motoriserat - automatisk växling

Extra information

Pekskärmsmonitor - 320 GB programdatalagring // Ljusbarriärskydd, heltäckande som standardutrustning // Linsskyddsfönster
