➤ Begagnad CHARMILLES Robofil 440 CC till salu | gindumac.com

Visa på originalspråket

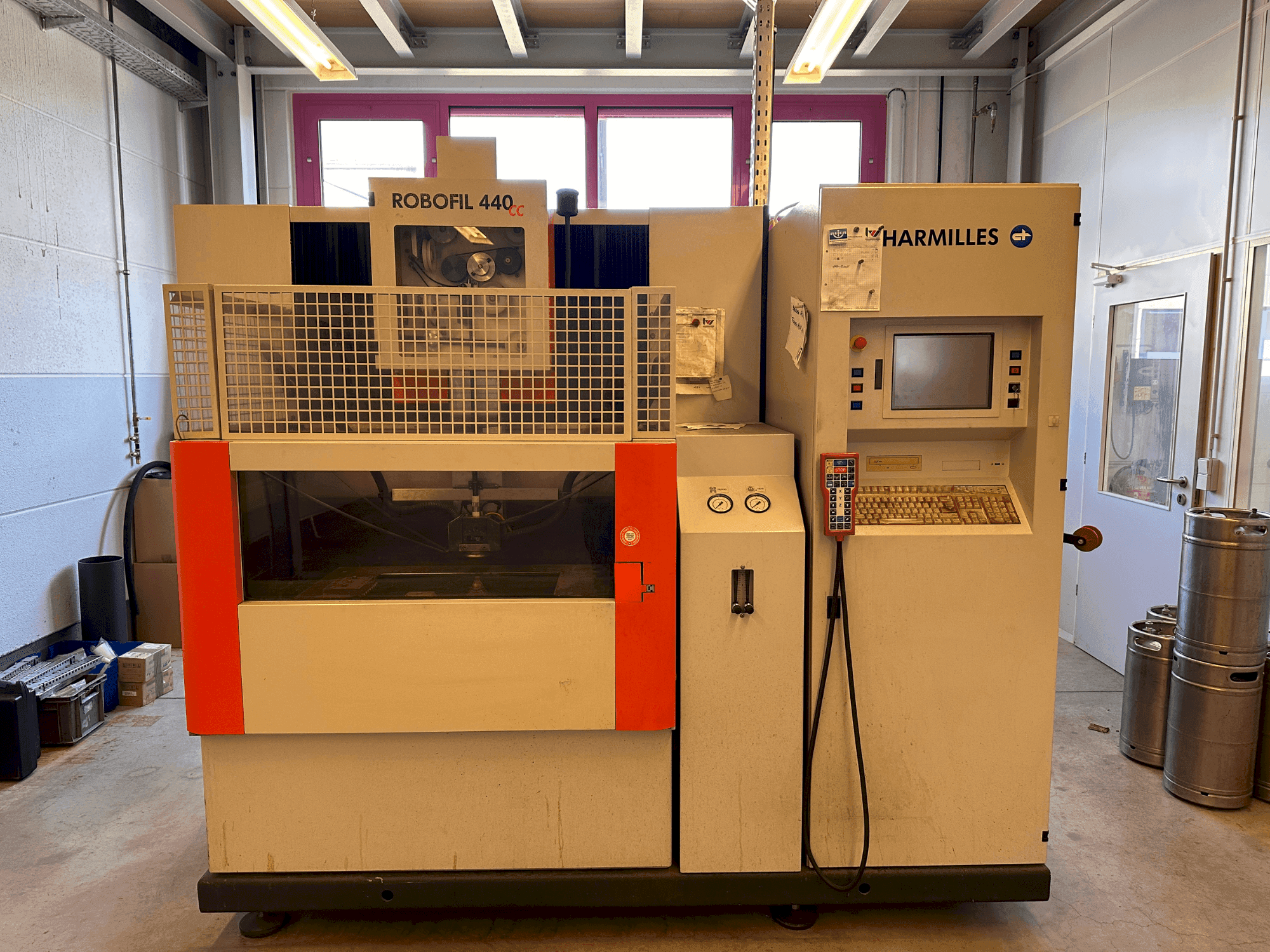

Denna 3-axliga CHARMILLES Robofil 440 CC tillverkades 2007 och har en robust konstruktion med en total systemvikt på 4450 kg när den är fylld med dielektrikum. Den kan hantera arbetsstycken på upp till 1500 kg och har maximala mått på 1200 x 700 x 400 mm. Den här maskinen är idealisk för trådgnistning med hög precision och har ett omfattande styrsystem med en TFT 12"-skärm. Om du är ute efter högkvalitativ EDM-kapacitet, överväg CHARMILLES Robofil 440 CC-maskinen som vi har till salu. Kontakta oss för mer information.

Översikt

märke: CHARMILLES
år: 2007
MODELL: Robofil 440 CC
produktionstimmar: 37000
tillämpningstyp: Gnistbearbetning
Plats: Tyskland
maskintyp: Trådgnistmaskin

Teknisk information - CHARMILLES Robofil 440 CC

Mått

Maskindjup: 2600 mm
Maskinhöjd: 2080 mm
Maskinvikt: 4450 kg

Rörelse

Antal axlar: 3
X-axelns rörelse: 550 mm
Y-axelns rörelse: 350 mm
Z-axelns rörelse: 400 mm

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar

Total dielektrisk volym: 1200 l
Min. /max. Dielektrisk tjocklek: 0/435 mm
Standard trådstyrningar: 0,25 mm
Trefas ingångsspänning: 400 v
Nätfrekvens (2 versioner): 50 eller 60 hz
Effektfaktor: 0,8
Total installerad effekt: 10 kva
Tillåtna fluktuationer: ±10%
Tillåtna mikroavbrott: 4 ms
Tryckluftstillförsel: 6-7 bar

Extra information

Styrenhet Numerisk styrning TFT 12"/ Mått för hela systemet (BxDxH) mm 2600x2810x2240/ Totalvikt för systemet utan dielektrikum kg 3300/ Totalvikt för systemet med dielektrikum kg 4450/ Arbetsyta/ Max. arbetsstyckesmått mm 1200x700x400 Max. arbetsstyckesvikt kg 1500/ Min./max. Dielektrikumtjocklek mm 0/200/ Tryckluftsmatning/ Tryck bar 6…7 bar/ Minsta flödeshastighet l/min 150/ Axlar/ Förflyttning X, Y, Z mm 550x350x400/ Förflyttning U, V mm 550/350/ Konvinkel/höjd °/mm ±30/400/ Mätupplösning X, Y, U, V, Z µm 0,05/ Axlarnas rörelsehastighet mm/min 0…3000/ Kollisionsskydd för axlarna X, Y, U, V, Z/ Dielektrisk/ Typ Avjoniserat vatten/ Total dielektrisk volym L 1200/ Filterpatroner 4/ Avjoniseringsflaskor 1/ Total volym avjoniseringsharts L 20/ Elektrod/ Tråd/ Standardtrådstyrningar mm Φ 0,25/ Programmerbar tråddragkraft daN 0,3…2,5/ Programmerbar trådavlindningshastighet m/min 0,5…15/ Automatisk trådgängning mm Φ 0,1/0,2/0,25/0,3/ Automatisk trådomgängning mm Φ 0,2/0,25/0,3/ Minsta pilothålsdiameter för automatisk gängning/ mm Φ 0,8/ Maximal höjd för automatisk gängning med 0,25 mm tråd/mm 220/ Tillåtna trådspolvikter och typer kg enligt DIN-standarder: 1,6 (K100) – 8 (K160)/ enligt JIS-standarder: 3 (P3) – 5 (P5)/ Elskåp/ Trefas Ingångsspänning V 400/ Nätfrekvens (2 versioner) Hz 50 eller 60/ Tillåtna fluktuationer ±10 %/ Total installerad effekt: 10 kVA/ Tillåtna mikroavbrott i ms: 13,5 A/ Effektfaktor: 0,8/ Display: 12" TFT/ Tillgängliga standardspråk: franska, engelska, tyska, italienska, spanska/ Användarminneskapacitet: 6 GB/ Operativsystem: Windows XP SP2/ CD-ROM/ Ethernetport, USB/ Parallellport/ Fjärrkontroll/ Alfanumeriskt tangentbord: PC/ Tillåtna omgivningsförhållanden/ Temperatur för optimal noggrannhet: 20 ± 1 °C/ Temperatur för optimal utrustning: 15…30 °C/ Tillåten relativ luftfuktighet: 40…80 %/ Max. bulleremission från maskinen: 76 dB(A)/ Termisk stabiliseringstid: 3 h/ Elektrisk utrustnings kapslingsklass: IP 43

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
