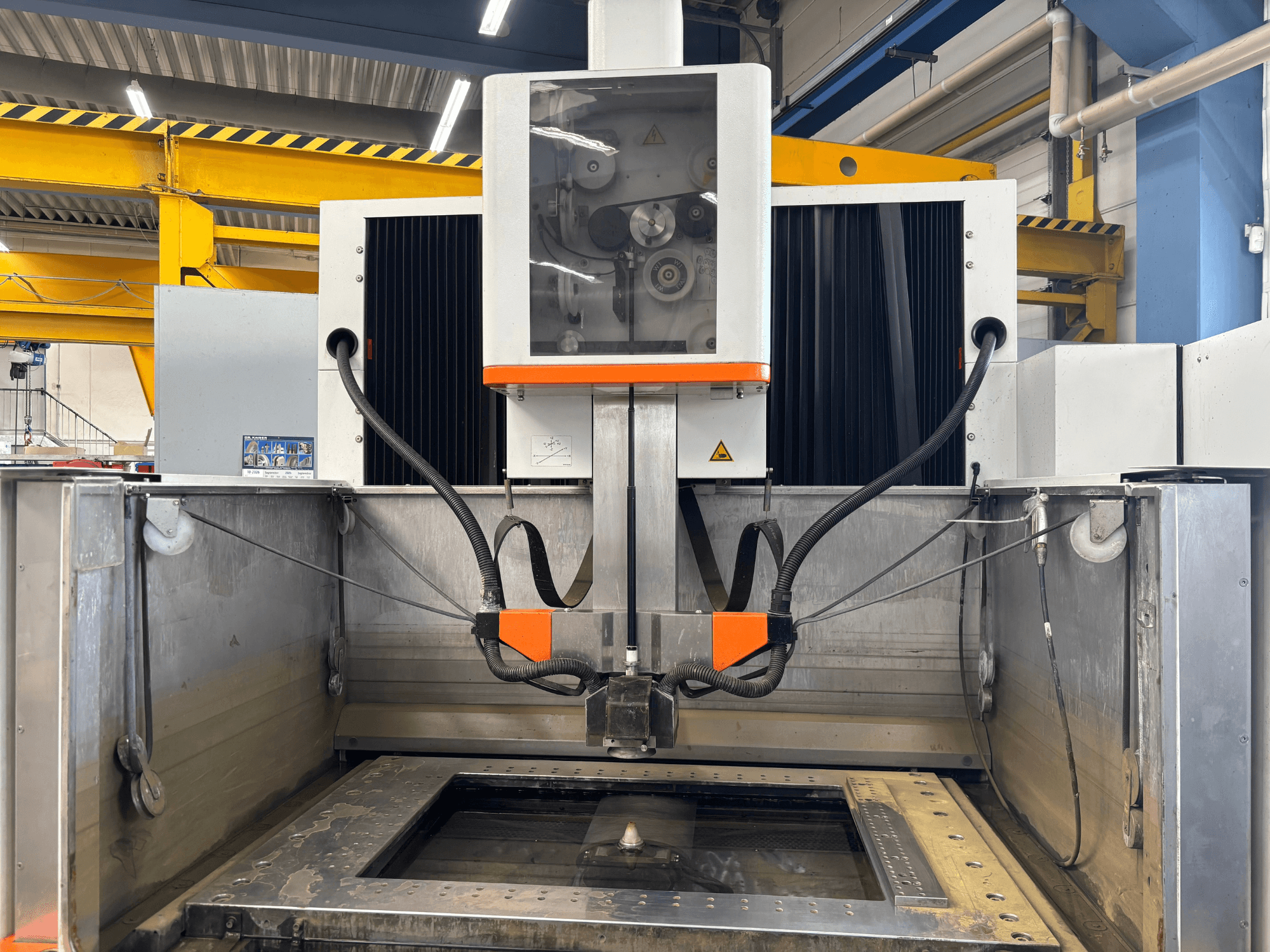

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Totala mått (L x B x H): 2670 x 2870 x 2645 mm

- Totalvikt utan dielektrikum: 6300 kg

- Totalvikt med dielektrikum: 8040 kg

- Maximal ljudnivå: 76 dB

- Skjutdörr: Ja

- Arbetsbordets mått: 1240 x 800 mm

- Maximal arbetsstyckets mått: 1 450 x 900 x 510 mm

- Maximal arbetsstyckets vikt: 3000 kg

- Maximal dielektrisk nivå: 520 mm

- Axelrörelse X, Y, Z: 800 x 550 x 510 mm

- Axelslag U, V: 800 x 550 mm

- Konvinkel / höjd: ±30°/510 mm (tillval ±45°/510 mm)

- Konisk skärsats: Sats för 45° konisk skärning (Kit für 45° Konikschnitt)

- Mätupplösning X, Y, U, V, Z: 0,05 µm

- Axelhastighet: 0...3000 mm/min

- Dielektrisk typ: Avjoniserat vatten

- Dielektrikets totala volym: 1700 L

- Temperaturreglering för dielektrikum: Automatisk inställning ±1 °C

- Filterpatroner: 4

- Kylsystem: Vatten/vatten-värmeväxlare

- Tråddiameter: Ø 0,2...0,33 mm

- Standardtrådledare: Slutna ledare Ø 0,25 mm

- Trådledarsats: Taper Expert Ø 0,250 mm (för CUT X00/FI X4)

- Automatisk trådning: Ja

- Tillåtna trådrullvikter: 8–25 kg

- Generatortyp: CLEANCUT

- Trefas ingångsspänning: 380/400 V ±10 %

- Nätfrekvens: 50 eller 60 Hz

- Maximal/erforderlig effekt: 12 kVA

- Minsta ytråhet: Ra 0,2 µm (hårdmetall) / 0,28 µm (stål)

- Användargränssnitt: AC CUT HMI

- Operativsystem: Windows XP

- Skärm: 15-tums LCD

- Anslutningsmöjligheter: E-Connectivity, Ethernet, USB

- Driftstemperatur: 15...30 °C (20 ± 1 °C för optimal precision)

- Maximal relativ luftfuktighet: 40...80 %

- Tryckluft: 6–7 bar
