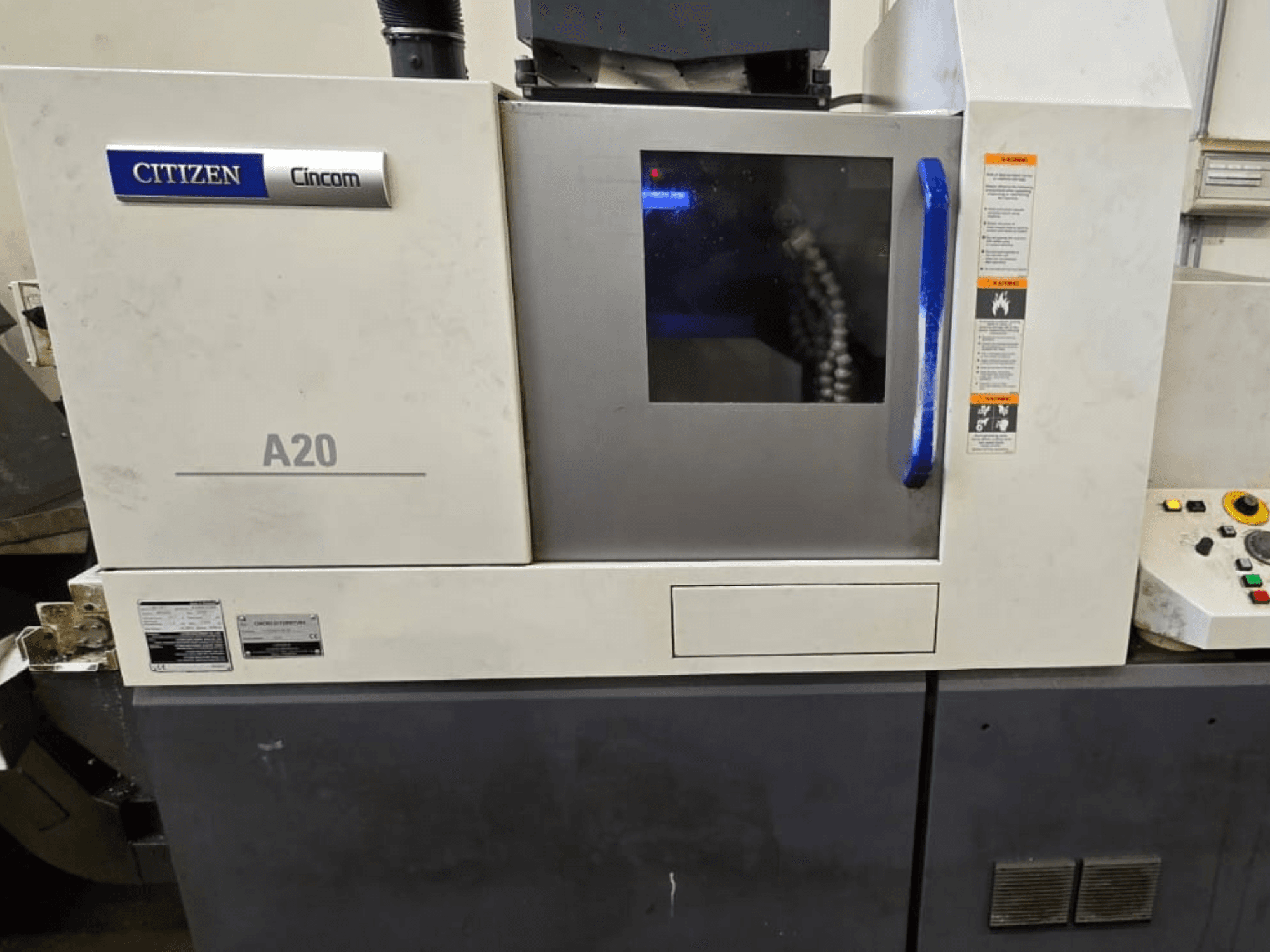

Citizen - A20IT-TUR-CIT-2018-00001

• Skick: Drivs med ström, syns i drift

• Driftstimmar: ca 7 000 h

• Axlar/konfiguration:

  • Totalt antal axlar: 6 (5 linjära: X1, Y1, Z1, X2, Z2 + C-axel)

  • C-axel: på huvud- och motspindel, upplösning 0,001°, 90°-index 0,27 s

• Arbetskapacitet:

  • Maximal stångdiameter: 20 mm standard; tillvalet Large Bore installerat: 25,4 mm (1")

  • Maximal bearbetningslängd per uppspänning: 200 mm med synkroniserad styrbussning

  • Maximal utskjutning från motspindeln: 80 mm

• Huvudspindel:

  • Maxhastighet: 10 000 varv/min (begränsad till 8 000 varv/min vid 25,4 mm hål med parameterinställning)

  • Motoreffekt: 2,2 / 3,7 kW

  • Maximal borrning: Ø12 mm

  • Max. gängning: M8

• Motspindel:

  • Maxhastighet: 8 000 varv/min

  • Motoreffekt: 1,1 / 1,5 kW

  • C-axel: Ja, upplösning 0,001°

• Verktygssystem:

  • Totalt antal verktygspositioner: 22 + α

  • Drivna verktyg: Ja

  • Drivna verktyg: 4

  • Effekt på motorn för drivna verktyg: 0,75 kW

  • Maximal hastighet för roterande verktyg: 8 000 rpm

• Verktygslayout:

  • Verktygshållare: 5 svarvverktyg, 16 x 16 mm

  • Tvärdrivna verktyg: 4 x ER16

  • Främre verktygspositioner: 4 fasta drivna verktyg + 2 dubbla ER11-positioner

  • Bakre verktygspositioner: 3 fasta verktyg + 1 ER11-drivet verktyg på motspindeln

  • Borrverktygets diameter: Ø25,4 mm på 3 positioner

• Förflyttningar:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Matning/noggrannhet:

  • Snabbförflyttning: 30 m/min (X/Y/Z)

  • Linjär upplösning: 0,0001 mm

  • Rotationsupplösning: 0,001°

• Vätskor:

  • Oljetankens volym: 180 L

• Installationsdata:

  • Strömförsörjning: 200 V ±10 %, 50/60 Hz

  • Effektbehov: ca 13 kVA (15 kVA med högtryckskylvätska)

  • Lufttillförsel: 0,5 MPa, 100 NL/min

• Installerade tillval:

  • Tillval för stor spindelhålning S393 med 25,4 mm (1") spindelhålning

Tilläggsutrustning

• Stångmatare: LNS EXPR S3 320 Z, 3 m kapacitet, upp till Ø25 mm

• Högtryckskylsystem: Citizen 1,5 MPa, 15 L/min, 50 μm-filter

• Spåntransportör: Gångjärnsmodell, utmatning bakåt

• Utmatning av långa detaljer

• Avsugningsenhet (dimma/rök)
