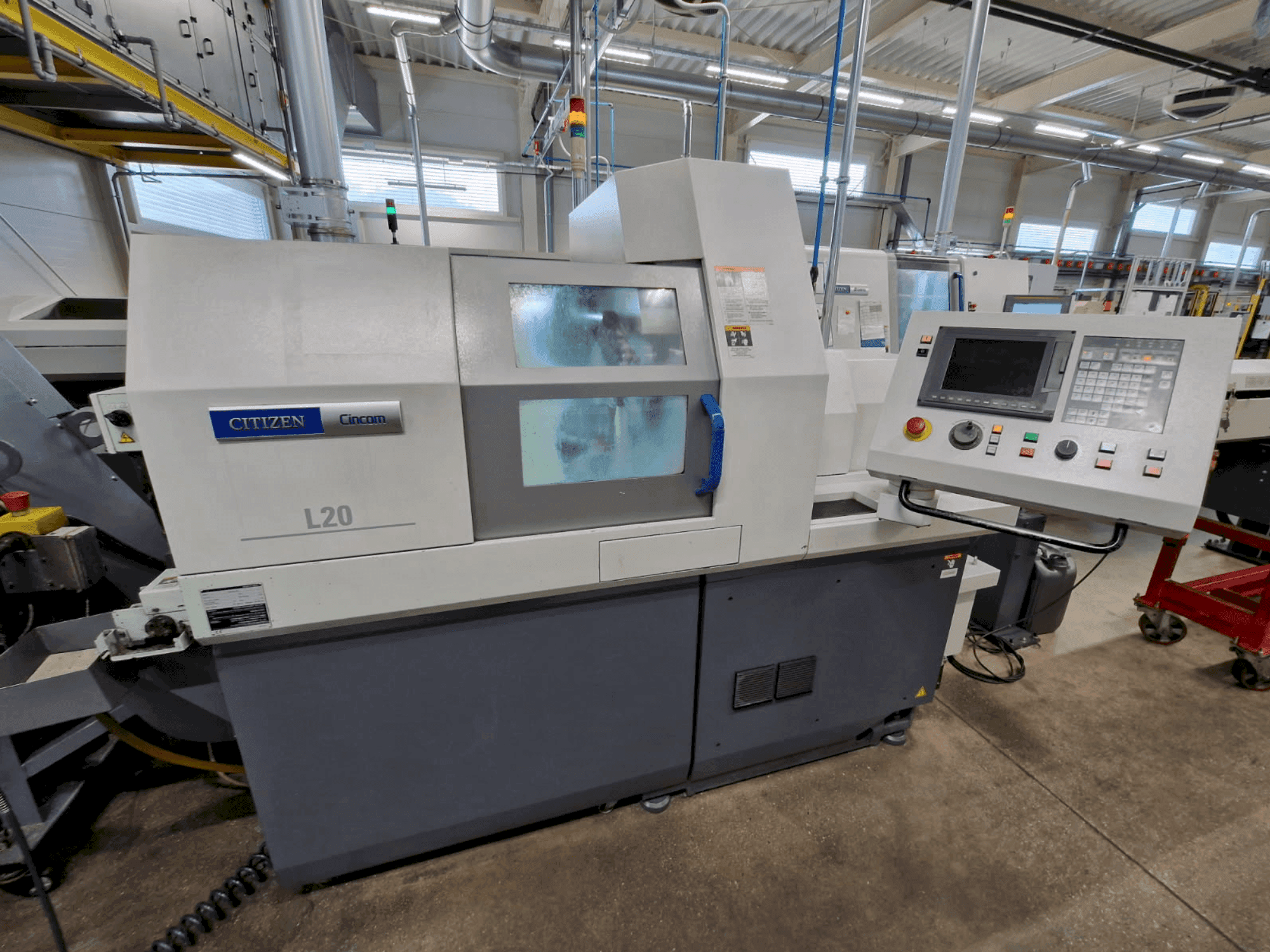

CITIZEN Cincom L20E-2M8 med FMB stångmatare och LNS spåntransportör

Maskinen är lämplig för effektiv svarvning upp till 20 mm i diameter.

Maskinen är utformad för att rymma upp till 37 verktyg för bearbetning av komplexa produkter.

Uppsättning av verktygsunderenheter:

Vertikal hållare med 5 verktyg

4-7 roterande verktyg för tvärgående radiell bearbetning

Borrverktyg 3-9 för frontbearbetning

0-4 roterande verktyg för motspindel

4-10 borrverktyg för motspindel

Grundläggande konfiguration

Grundbädd: blockgjutning med kraftiga linjärstyrningar (termisk och vibrationsstabilitet)

Huvudspindel: 10.000 rpm, C-axel, Ø genomgång 26 mm (max. stång Ø20 mm)

W1: vertikal hållare med 5 verktyg (12 × 12 × 130 mm)

3× GSC1310 radiella roterande verktyg ER16 (1 kW, 7 500 varv/min)

GSE3210 roterande enhet justerbar 0°/90° för fräsenhet (3× GSC1310 ER16)

U124B borrblock (2+1) för djupa hål

Motspindel: 8.000 varv/min, C-axel som tillval, effekt 0,75/1,5 kW

U153B driven verktygsenhet för motspindel (0,75 kW) + 4× SAU819 adaptrar Ø19,05

Styrenhet: Mitsubishi Meldas 700 (Windows OS, förbättrad processor, LCD 8,4")

Simultan bearbetning på huvud- och hjälpspindlar

Ny design för skjutdörrslucka, utrymmesbesparande

Tekniska data

Huvudspindel

Max. svarvlängd: 200 mm

Genomgång Ø: 26 mm

Max. stång Ø: 20 mm

Varvtal: 200-10.000 rpm

Effekt: 2,2 / 3,7 kW

Positionering: C-axel (0,001°)

Motspindel

Max. stång Ø: 20 mm

Hastighet: 200-8.000 varv/min

Effekt: 0,75 / 1,5 kW

Positionering: C-axel

Max. längd på arbetsstycket i spännhylsan: 80 mm

Drivna verktyg

Hastighet: 200-7 500 varv/min

Effekt: 1 kW

5 verktyg (vertikalhållare) + 4-7 radiella + 3 i Z-riktning

Verktyg

5 verktyg (12 × 12 × 130 mm)

3-positioners borrblock på motspindel (3× Ø25,4 mm)

Hållare för bakbearbetning: 3-6 (Ø19,06 mm)

Styrningar

Spännhylsor: E145

Styrbussning: Neukomm 22.001

Maskin ER16 / ER11

Extra utrustning

• Spännanordning Ø25 mm

• Pump 15 bar för sköljning av motspindeln

• SAU819-adaptrar upp till Ø8 mm

• Transformator 3×400V/3×200V, 10 kW

• Transportör för spånor LNS MH-HB

• FMB Minimag 20/3200 stångmatare
