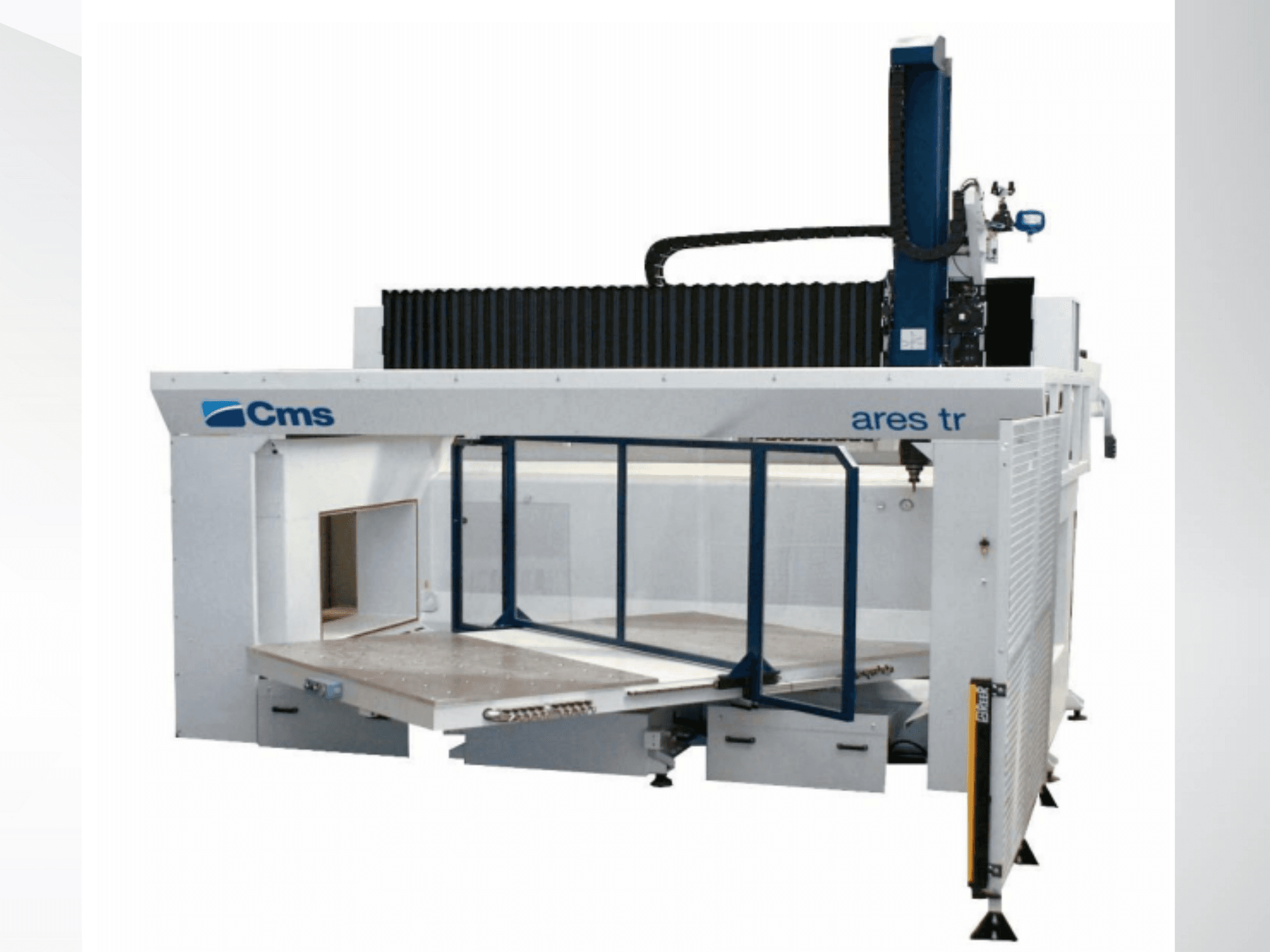

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Ytterligare information

• Axlar: 5

• Typ: 5-axligt höghastighets bearbetningscenter med portal

• Struktur: Rörlig brodesign; fast bord; alla 5 axlar interpolerade

• Styrenhet: FANUC 31i-B5

• Funktioner: Dual Check Safety, höghastighets Smooth TCP, 3D-fräskompensation, spiralformad interpolation, lutande arbetsplan, skalning etc.

• Dator: HP industridator, Windows 7 (32-bitars), 2 GB RAM, 250 GB HDD

• Spindeleffekt: 15 kW (S1) / 19 kW (S6-40%)

• Max hastighet: 24000 rpm

• Vridmoment: 12,1 Nm (S1) / 15,4 Nm (S6)

• Kylning: Vätska (sluten krets)

• Verktygsgränssnitt: HSK 63F

• Lagringar: Keramiska (fram och bak)

• Snabb travers: 80 m/min (X, Y) / 70 m/min (Z)

• Acceleration: 3 m/s²

• Noggrannhet (VDI-DGQ 3441):

• X: ±0,055 mm | Repeterbarhet ±0,027 mm

• Y: ±0,040 mm | Repeterbarhet ±0,020 mm

• Z: ±0,080 mm | Repeterbarhet ±0,040 mm

• Verktygsmagasin:

• Typ: 8-stationers automatisk verktygsväxlare

• Verktygsvikt: 3 kg (max 20 kg totalt)

• Max verktygsdiameter: 200 mm

• Max verktygslängd: 265 mm (bak) / 165 mm (fram)

• Roterande bord: NC-styrd plattform med dubbla bord (rotationstid ~7 s)

• Bordsstorlek: 2 × (2400 × 1115 mm)

• Vakuumbord: 2 × (1900 × 1100 mm), aluminium, 28 mm tjocka

• Vakuumsystem: 2 × torra roterande pumpar, 100 m³/h vardera, 3 kW per pump, 10 anslutningar per grenrör, totalt 2 grenrör

• Minsta smörjningsenhet: Oljedimma med 3 liters tank

• Uppriktningssystem: RENISHAW TS27R + kalibrerad stång

• Avjoniserad luftfläkt för borttagning av statisk elektricitet

• Bälgskydd: X/Y-bälg + dubbla Z-skrapor

• Elskåp: IP54, luftkonditionerat

• Tryckluftssystem: 6 bar (90 PSI)

• Maskinens färger: RAL 7035 (ljusgrå) & RAL 7037 (dammgrå)

• Krav på strömförsörjning:

• Spänning: 480 V ±5%, 3 faser, 60 Hz (UL-transformator ingår)

• Installerad effekt: ca 50 kW

• Inkluderade tillbehör:

• 8 × HSK 63F verktygshållare

• 8 × ETS 32/40 spännhylsor

• Anordning för förinställning av verktyg

• Standardnycklar och -nycklar

• CD-handböcker (maskin och styrning)
