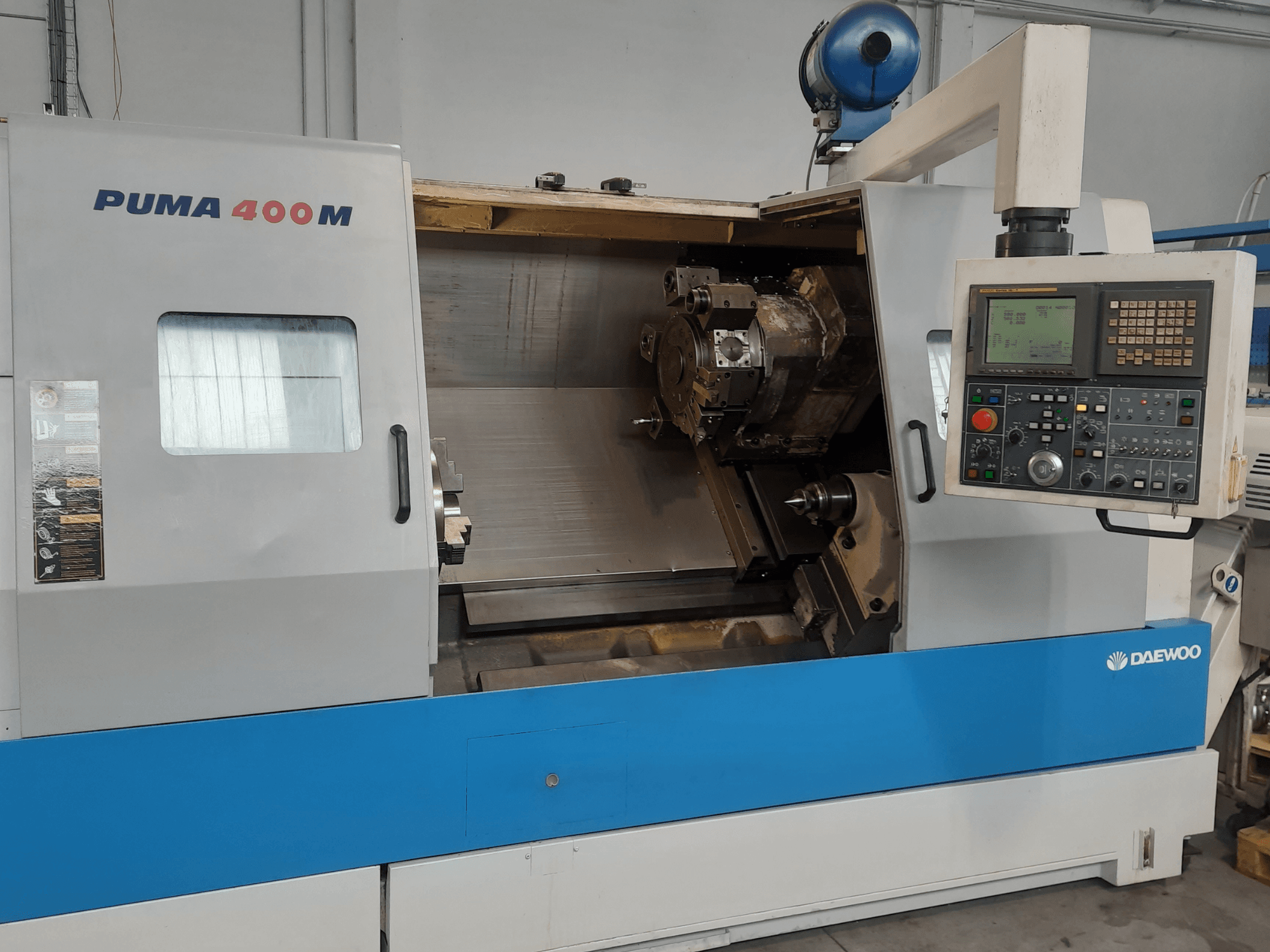

DAEWOO - PUMA 400MBIT-TUR-DAE-2002-00003

Arbetsbredd:

• Svängradie över sängen: 700 mm

• Svängradie över sadel: 480 mm

• Rekommenderad bearbetningsdiameter: 315 mm

• Maximal bearbetningsdiameter: 460 mm

• Maximal bearbetningslängd: 1 050 mm

• Dragrörsdiameter: 91 mm

Axelslag:

• C: 360° (indexeringssteg 0,001°)

Huvudspindel:

• Chuckdiameter: 304 mm

• Spindelnos: ASA A2-8

• Spindelhål: 102 mm

• Framspindelns lagerdiameter: 160 mm

• Spindelmotoreffekt: 22/30 kW

Verktygsrevolver:

• Verktygshållartyp: VDI 50

• Verktygets yttre höjd: 25 mm

• Maximal borrstångsdiameter: 50 mm

• Indexeringstid för verktygsrevolver: 0,25 s

Drivna verktyg:

• Varvtalsområde: 30–3 000 rpm

• Motoreffekt: 3,7/5,5 kW

• Maximal spännhylskapacitet: 25 mm

• Maximal gängningskapacitet: M20

Matningshastigheter:

• X-axelns snabbförflyttning: 16 000 mm/min

• Z-axelns snabbförflyttning: 20 000 mm/min

• Effekt på matningsmotorn för X-axeln: 3,8 kW

• Effekt på Z-axelns matningsmotor: 5,0 kW

Bakstycke:

• Spindeldiameter: 120 mm

• Spindelns kon: MT6

• Spindelns slaglängd: 120 mm

Elektriska data:

• Effektbehov: 50 kVA

• Kylvätskepumpens effekt: 0,24 kW

Golvutrymme: 3 890 × 2 390 mm
