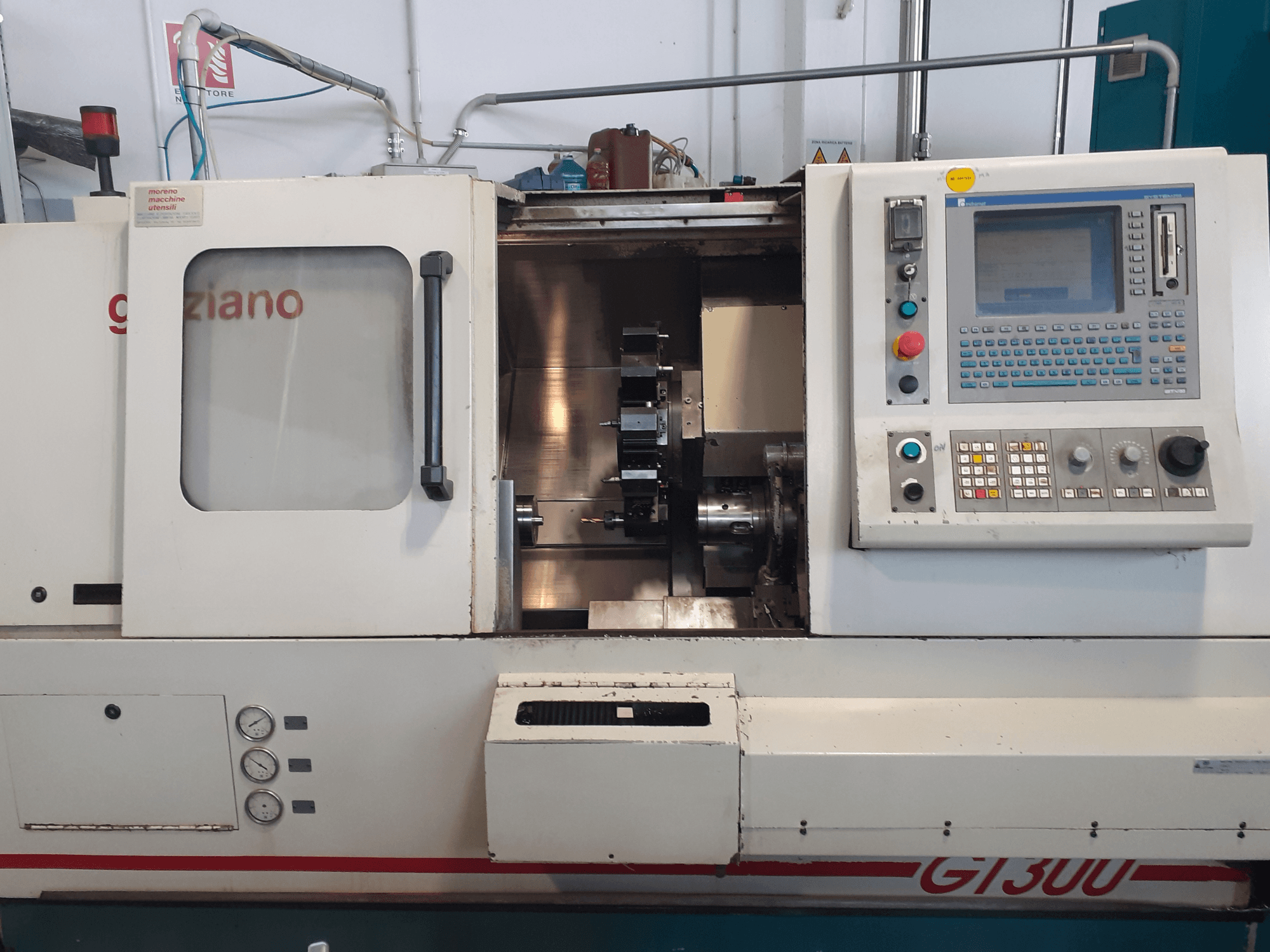

Graziano - GT 300IT-TUR-GRA-1998-00002

Huvudkonfiguration

• Verktygsrevolver: 12 positioner, VDI 30

• Styrenhet: MTC 200

Huvudspindel

• Spindelnos: ASA 5"

• Max. spindelhastighet: 5 000 varv/min (tillval 6 000 varv/min)

• Varvtalsområde med konstant effekt: 800–6 000 rpm

• Max. spindelmoment: 114 Nm vid 800 rpm / 130 Nm vid 1 000 rpm

• Spindeleffekt: 10 kW kontinuerlig / 14 kW intermittent

• Chuckdiameter: 175 mm

• Spindelhåldiameter: 66 mm

• Spindelns främre lagerdiameter: 100 mm

• Smörjning av spindellager: Fett

• Varvtalsområden: 1

• Subspindel/motspindel: Nej

Arbetsområde / Kapacitet

• Avstånd mellan centrum: 590 mm

• Spindelhöjd: 190 mm

• Svängradie över bädd: 330 mm

• Svängradie över sliden: 260 mm

• Max. svarvdiameter: 230 mm

• Stångkapacitet: 52 mm

• Z-axelns slaglängd: 500 mm

• X-axelns slaglängd: 160 mm

Kulskruvar

• Z-axel: 32 × 10

• X-axel: 32 × 10

Matning / Axlar

• Z-axelns snabbförflyttning: 30 m/min

• X-axelns snabbförflyttning: 30 m/min

• C1-axelns snabbhastighet: 100°/min

• C1-axelns vridmoment: 130 Nm

• Z-axelns tryckkraft: 4 500 N (CNC-justerbar)

• X-axelns tryckkraft: 4 500 N (justerbar via CNC)

• Antal axlar: 2 (3 som tillval)

Mätsystem

• Z-axel: Absolut roterande givare (linjär som tillval)

• X-axel: Optisk skala

• Upplösning för linjära axlar X/Z: 0,001 mm

• C-axelns upplösning: 0,001° (tillval)

Verktygsrevolver / Drivna verktyg

• Drivna verktyg: Ja

• Verktygsrevolver: Sauter typ 0.5.450.216

• Verktygspositioner: 12

• Verktygsgränssnitt: VDI 30

• Verktygsskaftets tvärsnitt: 20 × 20 mm

• Drivverktygets varvtal: 4 000 rpm

• Effekt på det drivna verktyget: 4 kW

• Vridmoment för drivet verktyg: 20 Nm

Elektrisk utrustning

• Spänning: 400 V ±10 %

• Frekvens: 50/60 Hz ±1 %

• Ansluten belastning: 24 kVA

• 400 V-ledningsskyddssäkringar: 50 A

• 400 V-ledningsbrytare: 39 A

• Anslutningskabelarea: 4 × 10 mm²

Hydraulenhet

• Max. arbetstryck: 45 bar

• Tankvolym: 40 L

• Pumpflöde: 14 L/min

Smörjenhet för axlar

• Tankvolym: 2,7 L

Kylsystem

• Tankvolym: ca 240 l

• Pumpflöde: 30 L/min

• Flöde till verktyget: 14,5 L/min

• Tryck: 5 bar

Kylvattenbehållare

• Kapacitet: 10 l (med värmeväxlare)

Styrenhet

• Styrning: MTC 200
