- ➤ Begagnad DAIHEN VARSTROJ FD-B4L 1GM/2DM | Robotarm till salu

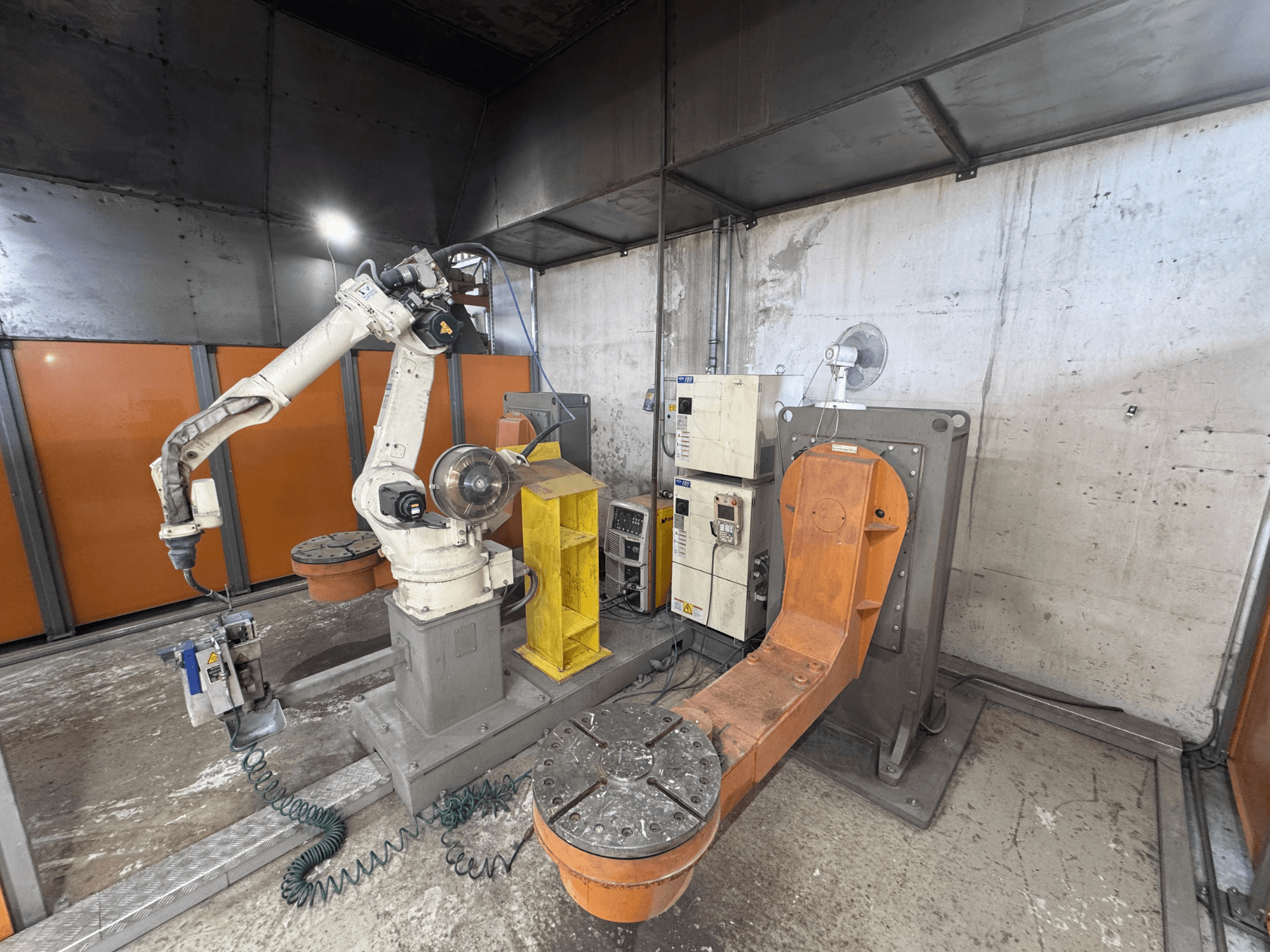

Denna 6-axliga DAIHEN VARSTROJ FD-B4L 1GM/2DM tillverkades 2017. Den har en maximal räckvidd på 2 008 mm och en maximal hanteringsvikt på 4 kg. Robotsvetscellen är utrustad med en OTC Daihen FD-B4L vertikal ledad industrirobot, utformad för automatiserade robotsvetsapplikationer. Om du är ute efter automatiserad svetsning av hög kvalitet kan du överväga DAIHEN VARSTROJ FD-B4L 1GM/2DM robotsvetscell. Kontakta oss för mer information.
Översikt
- märke: DAIHEN
- år: 2017
- MODELL: VARSTROJ FD-B4L 1GM/2DM
- tillämpningstyp: Robotics
- Plats: Ungern
- maskintyp: Robotarm
- styrenhetens märke:
Teknisk information - DAIHEN VARSTROJ FD-B4L 1GM/2DM
Mått
- Maskinvikt: 280 kg
Rörelse
- Antal axlar: 6
Teknisk specifikation
- Max. hanteringsvikt: 4 kg
- Max. räckvidd: 2008 mm
Ytterligare information
Viktiga specifikationer för roboten: 4 kg nyttolast (handled), 2 008 mm räckvidd, ±0,08 mm repeterbarhet
Drivsystem: AC-servomotorer
Övre armens maximala bärförmåga: 20 kg
Axelområden: J1 ±170°; J2 -155°/+100°; J3 -170°/+190°; J4 ±155°; J5 -45°/+225°; J6 ±205°
Hastigheter för axlarna: J1 195°/s; J2 200°/s; J3 200°/s; J4 420°/s; J5 420°/s; J6 600°/s
Tillåtna moment i handleden: J4 10,1 Nm; J5 10,1 Nm; J6 2,94 Nm
Tillåten tröghet: J4 0,38 kg/m²; J5 0,38 kg/m²; J6 0,03 kg/m²
Installationspositioner: Golv, vägg, tak
Driftförhållanden: 0-45 °C; 20-80% luftfuktighet
Robotstyrenhet: FD-11 (styrkapacitet upp till 54 oberoende axlar)
Lärarmanöverdon: WiTP kontrollpanel
Anläggningens strömförsörjning: 3 x 400 V / 50-60 Hz
Kondition: Ca. max. 1.000 arbetstimmar; kontrollerad av tekniker för ca 6 månader sedan
Inkluderad dokumentation: Installationshandböcker; Drift- och underhållshandböcker; CE-certifikat; Försäkran om överensstämmelse
Ytterligare utrustning
Strömkälla för svetsning: Welbee inverterare P500L (W)
Svetsström DC: 30-500 A
Puls svetsström: 30-400 A
Arbetscykel: 60% vid 500 A; 100% vid 410 A; 80% vid 400 A puls
Elektroddiameter: 0,8-1,2 mm
Svetsbrännare: RTW5000H, vattenkyld
Externa axlar/lägesställare: 2x P500 L-VN ROBO lägesställare/rotator; Multi-Synchromotion-funktion
Säkerhetssystem: Optiskt och fysiskt säkerhetsbarriärsystem
Kylningsenhet
Gränssnitt för robot
CAN-gränssnitt
Lastning av pallar
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
