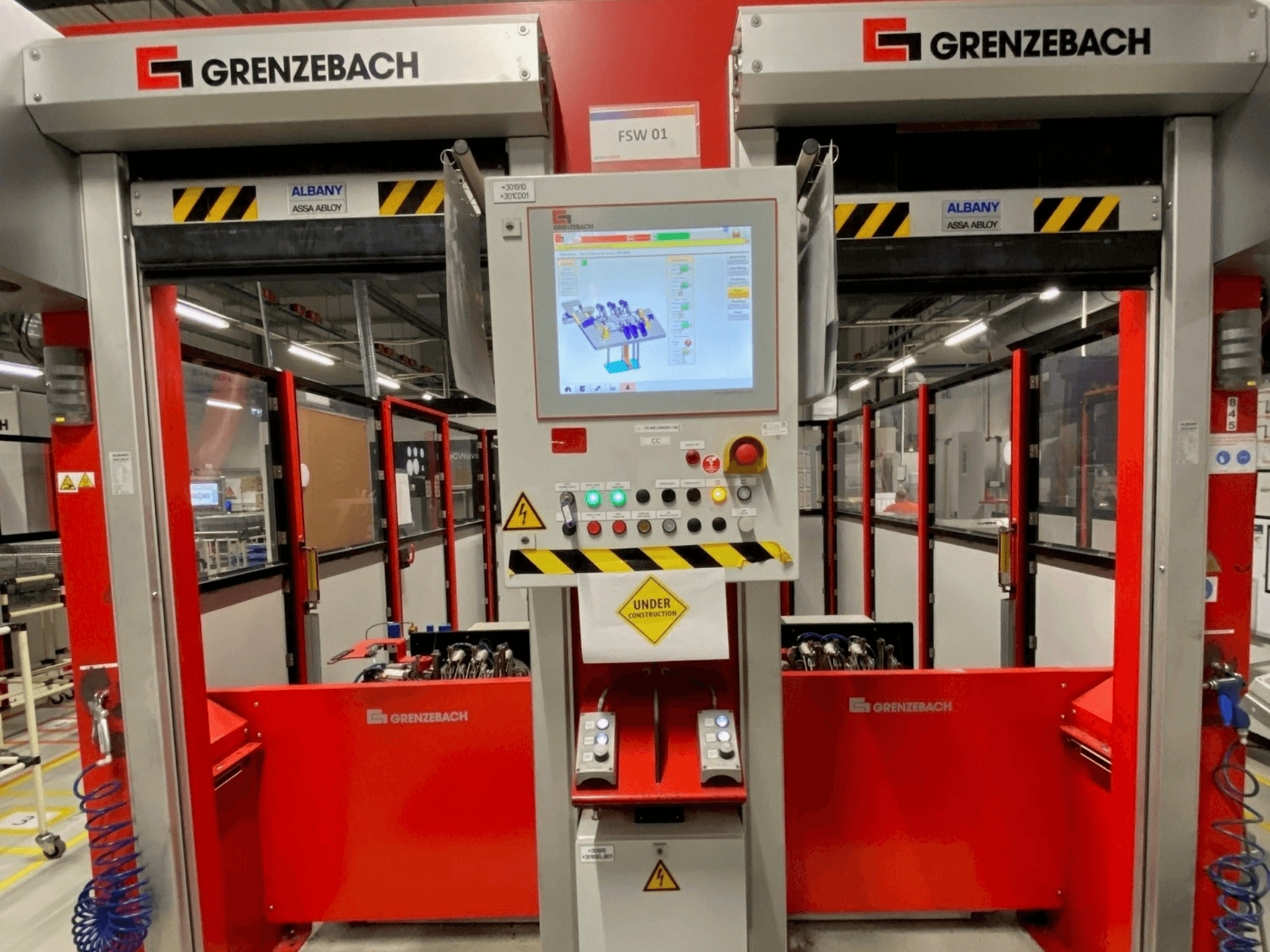

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Repeterbarhet vid positionering: ±0,08 mm

• Arbetsvolym: 68 m³

• Monteringsläge: Golv

• Skyddsklass: IP65

• Vertikal processkraft: 8 000 N

• Horisontell processkraft: 8 000 N

• Styrenhet: KUKA KR C4

FSW-spindel

• Tillverkare: MAG IAS

• Typ: FSW2.2 / HSK63

• Verktygshållare: HSK 63 A

• Max. spindelhastighet: 10 000 varv/min

• Nominellt spindelhastighet: ca 3 900 varv/min

• Nominellt vridmoment S1: 42 Nm

• Max. vridmoment S6 40 %: 52 Nm

• Nominell spindeleffekt S1: ca 17 kW

• Motortyp: Asynkron

• Nominell motorström: 33 A

• Kylning: Vatten/glykol (max. 5 bar)

• Spindelvikt: 90 kg

• Max. spindeldiameter: 300 mm

• Ungefärlig spindellängd: 285 mm

• Lagertyp: Hybrid

• Lagerdiameter: 80 mm

Verktygsspänning

• System: MAPAL KS 63-08

• Indragningskraft: 18 kN

• Verktygsspänning: Manuell

• Spindelkraftgivare: 3 × 120°

Arbetsstycksuppspänning / hydraulik

• Tillverkare: Römheld

• Hydraulenhet: 8457-104

• Max. driftstryck: 200 bar

• Inställning av driftstryck: 150 bar

• Flöde: 2,0 l/min

• Tankvolym: 27 l

• Hydraulvätska: HLP 32

• Motoreffekt: 0,75 kW

• Strömförsörjning: 400 V / 50 Hz

El / anslutningar

• Driftspänning: 400 V

• Frekvens: 50 Hz

• Styrspänning: 24 V DC

• Effektförbrukning: ca 28 kW

• Minsta tryckluftstryck: 6 bar

• Tryckluftsförbrukning: ca 4 m³/h

Tillbehör

• Robotcellskåp: 301.910 + MCC01

• Skyddsdörr: Assa Abloy Albany RP 300 (EN 13241-1)

• Skydd av arbetsområdet: Ljusridåer

• Hydrauliskt spännsystem (Römheld HPU 8457-104)

• Spindelkylenhet (vatten/glykol)

• KUKA KR C4 styrskåp

• Manuell manövreringsstation
