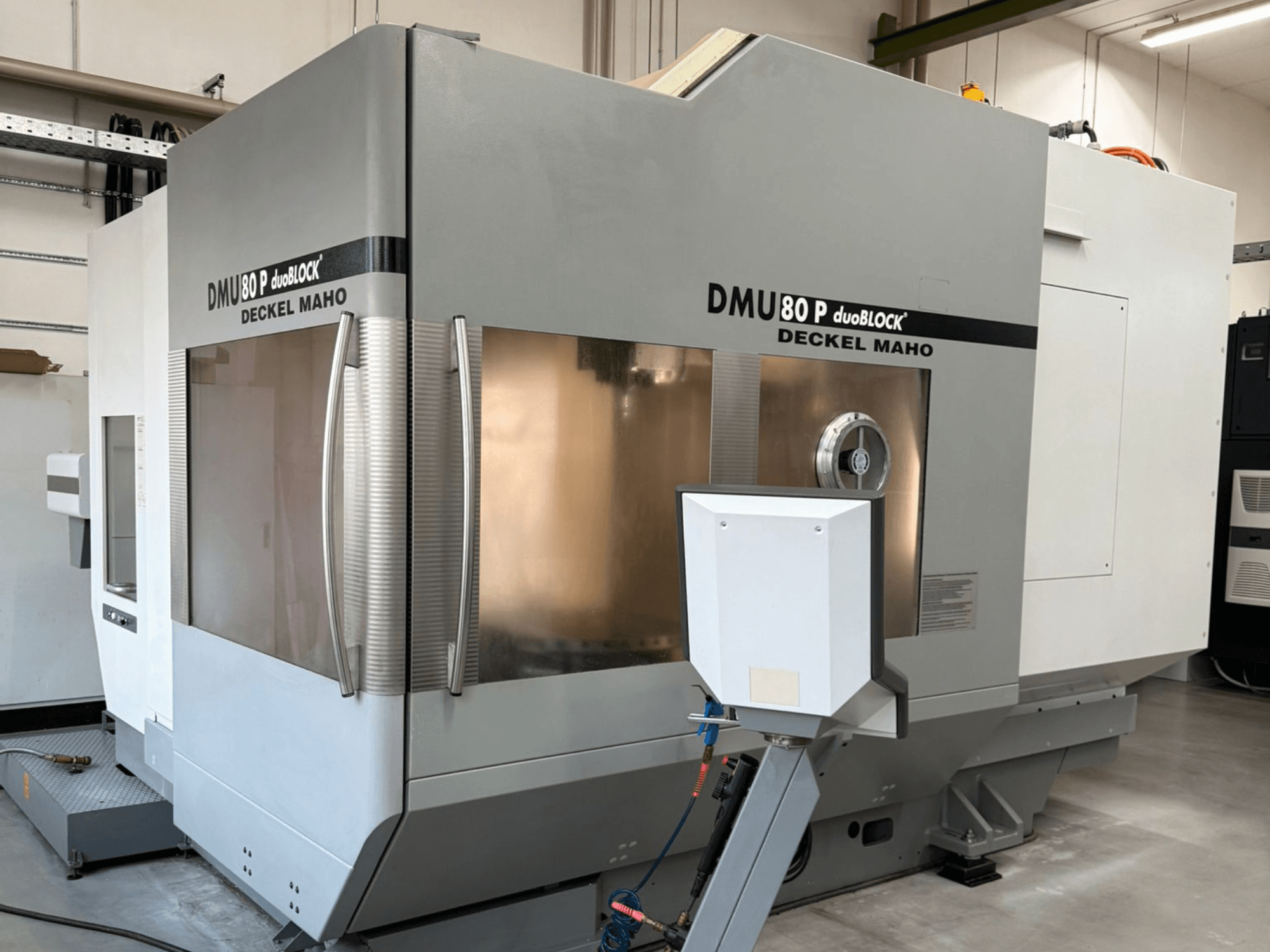

DECKEL MAHO - DMU 80 P duoBLOCKDE-MIL-DEC-2008-00008

• Verktygsmagasin: 60 positioner

• CNC-styrning: Heidenhain iTNC 530

• Intern kylvätsketillförsel: 40 bar

• Roterande visningsfönster

• Driftstimmar: 16,657 h

• Spindeltimmar: 7,793 h

Vikter

• Basvikt: ca 600 kg

• Lådvikt: ca 1.800-2.000 kg

• Maskin utan verktygsmagasin, med underrede: ca 12.600 kg

• Maskin med kedjemagasin (40 verktyg) och bas: ca 13.600 kg

• Kedjemagasin SK40/HSK63:

  • 60 verktygspositioner med bas: ca 1.700 kg

  • 120 verktygspositioner med bas: ca 2.100 kg

  • 180 verktygspositioner med bas: ca 3.600 kg

• Kedjemagasin SK50/HSK100:

  • 60 verktygspositioner med bas: ca 1.850 kg

  • 120 verktygspositioner med bas: ca 2.300 kg

Måtten på maskinen

• Maskin utan verktygsmagasin: 4.25 × 2.75 × 3.00 m

• Maskin med kedjemagasin (40 verktyg): 5.83 × 3.70 × 3.46 m

• Kedjemagasin (fotavtryck):

  • 60 verktygspositioner: 3.84 × 1.50 × 3.10 m

  • 120 SK 40 verktygspositioner: 3.85 × 2.25 × 3.10 m

  • 120 HSK-A63 verktygspositioner: 4.44 × 1.90 × 3.10 m

  • 120 SK 50 verktygspositioner: 4.44 × 1.90 × 3.10 m

  • 120 HSK-A100 verktygspositioner: 4.51 × 2.25 × 3.10 m

  • 180 verktygspositioner: 3.84 × 1.50 × 3.10 m

Ytterligare utrustning

• Transportör för spånor

  • Med pall: ca 600 kg

  • Mått på transportören: 4.00 × 1.10 × 1.70 m

• Pappersbandfilter / Bandfiltersystem

  • Med pall: ca 850 kg

  • Mått: 2,36 × 1,42 × 1,72 m 2.36 × 1.42 × 1.72 m

• Avskiljare för olje- och emulsionsdimma

• Heidenhain TS 649 beröringsprob

• Rengöringspistol

• Transportupphängning i låda

  • Cirka 100 kg

  • Dimensioner: 0.80 × 0.80 × 0.58 m
