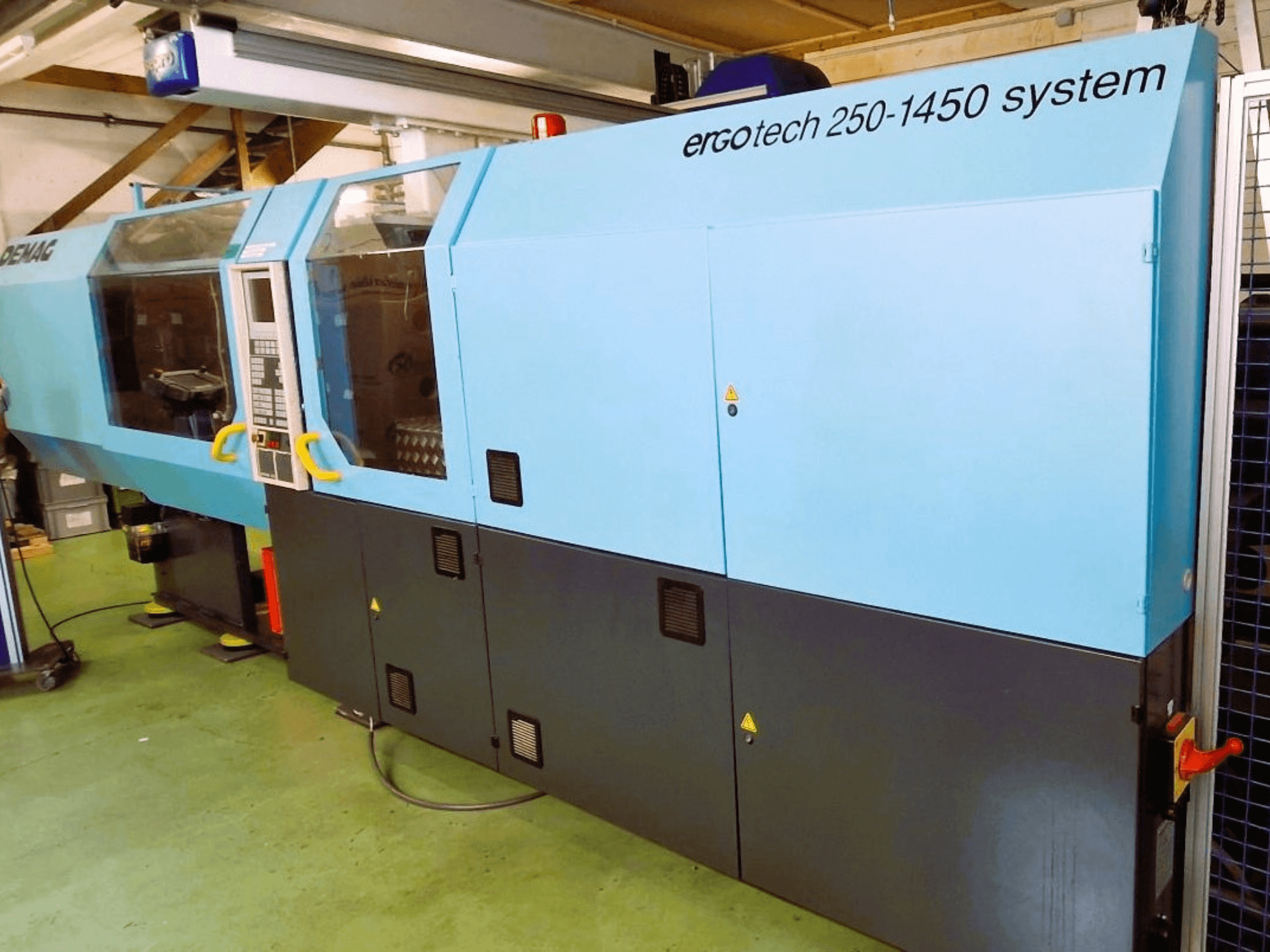

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Fastspänningsenhet:

  • Spännkraft: 2500 kN (hållkraft 2750 kN)

  • Öppningsslag max: 675 mm

  • Verktygs-/formhöjd: 330-710 mm

  • Fritt avstånd mellan dragstängerna: 630 × 630 mm

  • Max. avstånd mellan verktygens spännplattor: 950 × 950 mm

  • Max. formvikt: 3300 kg

  • Utskjutarens slaglängd: 200 mm

  • Utskjutningskraft: 80 kN (tillbakadragningskraft 35 kN)

  • 5-punkts dubbel knäspak, kompakt; oljesmorda knäspakar med optimerade pulser

  • Stöd för rörlig platta; höjdjusterbara monteringsplattor för gjutformar

  • Induktionshärdade dragstänger (4-faldiga), övre pelare utdragbara

  • 3 hastigheter för formöppning/stängning; justerbar klämkraft på IBED

  • Hydraulisk formutkastare; positionsmätningssystem för formplattor

  • Automatisk avstängning av formkylning vid funktionsstörningar

• Insprutningsenhet:

  • Insprutningsenhet: 1450

  • Skruvdiametrar: 50 / 60 / 70 mm (för närvarande utrustad: 70 mm)

  • L/D-förhållande: 20:1 (alla skruvcylindrar)

  • Max. doseringsslaglängd: 270 mm

  • Aktivt skruvretraktionssystem; hydraulisk skruvretraktion efter hålltryck eller mjukgöring

  • Separat uppvärmda cylinderzoner; 5 självoptimerande temperaturregleringsslingor (cylinder & munstycke)

  • Varvtalsreglering via 10 stödpunkter (polygonprofil)

  • Skruvhastighetsreglering via 6 steg

  • Hålltrycksreglering: 10 steg (polygonprofil)

  • Insprutning via förskjutningsmätningssystem (snabb/smygande)

  • Justerbart mottryck; kuddövervakning under hålltrycket

  • 2 3-stegs formsprutningssystem; tvåstegs utmatningshastighet

• Munstycke:

  • Max. slaglängd för munstycke: 440 mm

  • Nedsänkningsdjup för munstycke: 40 mm

  • Kontaktkraft för munstycke: 110 kN

• Prestanda/data:

  • Max. styckevikt (PS): 927 g

  • Påfyllningstrattens kapacitet: 110 L

  • Oljetankens kapacitet: 700 L

  • Pumpaggregat: 37 / 45 kW

  • Elektrisk anslutning: 380 V / 50 Hz

• Kontroller och HMI:

  • Fullt kontrollerad formsprutningsmaskin; modulär design

  • Energibesparande DFE hydraulisk styrpump

  • Cylinderbytessystem med automatisk datakonvertering

  • Inbyggd rampfunktion för formöppning/stängning

  • Operatörsterminal IBED med 10" LCD och 3,5" diskettenhet

  • Börvärdesinmatning i bar, cm³, mm/s eller %.

  • Grafiskt stöd för insprutningsprofiler

  • PDE processdatainsamling (20 parametrar + 100 cykelgrafer); processtyrning

  • Diagnostik av fel i klartext

  • Överföring av processdata till andra ERGOtech-maskiner

  • På/av-program med utskjutningssprutning

  • Hjälpfunktion med diskett

• Gränssnitt och anslutningar:

  • EOAT/periferibuss för anslutning av enheter

  • V24-gränssnitt för pappersskrivare; skrivarprogram + papperskopia

  • Hanteringsgränssnitt VDMA 24465 (32-polig)

  • Gränssnitt för verktygsskydd (låsning av utskjutningsplatta)

  • Verktygsanslutning DIN-standard

  • Kombination av uttag:

    • 2× 220 V / 2× 380 V + automatisk avstängning

    • 2× 220 V + 1× 380 V uttag (SO)

  • Pneumatiska ventiler (3/2) för verktygets monteringsplatta

  • Kylvattenreglering: 8-vägs (kan byggas ut till 12-vägs)

  • Visuell felindikator (blinkande ljus)

• Färgsättning:

  • Nedre del antracit; övre del blå/grön/ljusgrå

Ytterligare utrustning

• Sepro-robot (hantering)

  • Horisontellt tvärslag X: totalt 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Drivning: servomotor

  • Max. körhastighet: 4000 mm/s

  • Utgångssida: baksidan av maskinen

  • Fast bashöjd ca: 480 mm

• Materialbehållare

• Temperaturregulator med grafisk registrering

• Styrenhet för kylvatten: 8-vägs, utbyggbar till 12-vägs

• Fjädrande maskinmontering (vibrationsdämpande fötter)
