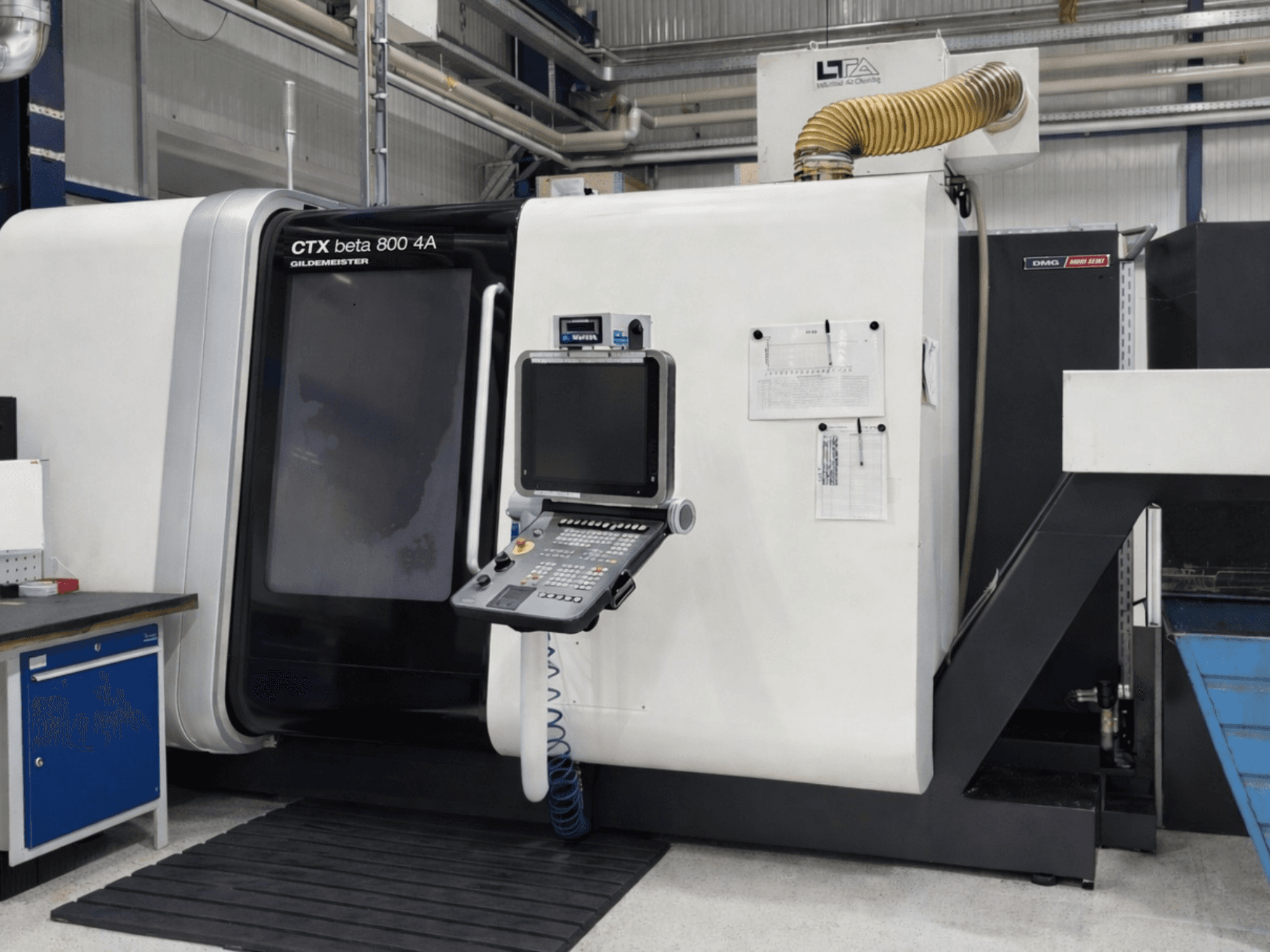

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Styrsystem: Siemens 840D Solutionline med ERGOline Control och ShopTurn 3G

- Maximal svarvdiameter: 340 mm

- Maximal svarvlängd: 735 mm

- Huvudspindel (HS): Integrerad spindelmotor ISM 102, 40/48 kW (100/40 % ED), 0–4 000 varv/min, 570/680 Nm

- Motsvarande spindel (GS): Integrerad spindelmotor ISM 76, 25/32 kW (100/40 % ED), 0–5 000 varv/min

- Dragrörets innerdiameter: 104 mm

- Verktygsrevolver: 2 st. 12-stationers Sauter-stjärnrevolver (VDI 40 med Trifix-gränssnitt, DIN 69880-40)

- Driven verktygsdrivning: 2x direktdrift, 40–10 000 varv/min, 14,2 kW, 34 Nm

- Axelkonfiguration: 4 huvudrörelseaxlar (X1, Z1, X2, Z2), 2 C-axlar med hydraulisk spindelbroms (HS + GS), Y-axel för sliden 1 och sliden 2 (slaglängd 40 mm), NC-tvärslag X3-axel för motspindelsliden (180 mm)

- Motsvarande spindelsläde: Inkluderar NC-tvärslag X3 (180 mm) med linjär skala och integrerad bakdocka

- Bakdocka: Automatisk spindelslag 300 mm, bakdockans kraft 1,5–6,3 kN, roterande centrum MT5

- Mätsystem: Direktmätsystem (glasskalor) på axlarna X1, X2 och X3

- Kylmedelssystem: 980 liters tank med bandfilter, kylare, tryckalternativ 8/20/80 bar samt utbyggnad för revolverhuvud 2

- Tilläggsutrustning: Spåntransportör, automatisk elektrisk skjutbar kåpa, mätsystem för arbetsstycke under bearbetning (Renishaw), Brankamp CMS-kollisionsövervakningssystem, mekanisk oljedimavskiljare (1 100 m³/h)
