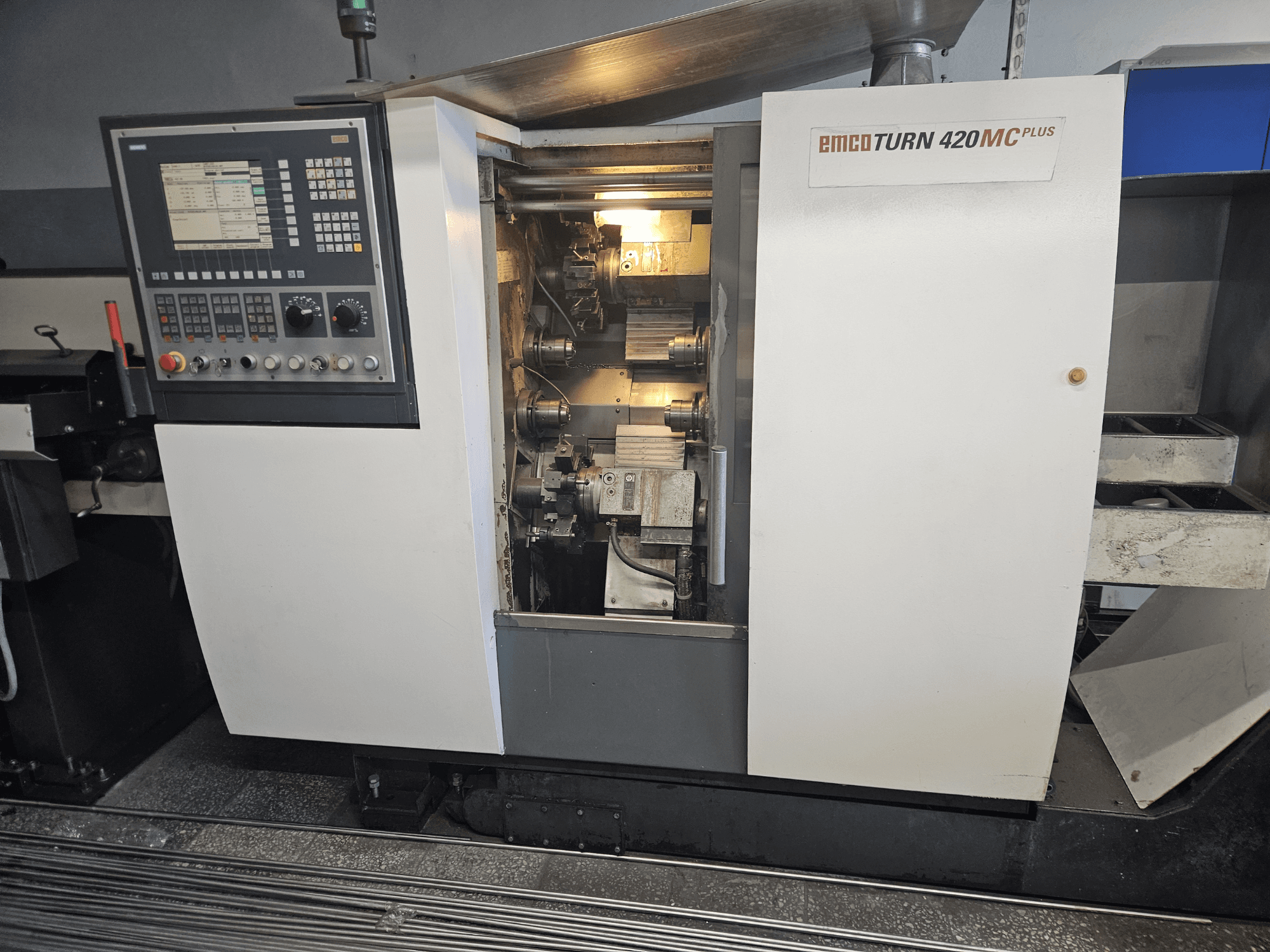

EMCO TURN 420 MC Plus flerspindlig maskin, framifrån med kontrollpanel och interna komponenter.
EMCO TURN 420 MC Plus flerspindlig maskin, framifrån med kontrollpanel och interna komponenter.

EMCO - Turn 420 MC PlusPL-TUR-EMC-2005-00001

173 231 SEK
gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud
Ladda ned PDF

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna 4-axliga EMCO Turn 420 MC Plus tillverkades år 2005. Den har en maximal svarvdiameter på 100 mm och en maximal detaljlängd på 600 mm. Maskinen är utrustad med ett kraftfullt spindelhastighetsområde på 0-5000 rpm och en verktygsväxlare med 24 stationer. Om du är ute efter högkvalitativa svarvfunktioner kan du överväga den flerspindliga svarven EMCO Turn 420 MC Plus som vi har till salu. Kontakta oss för mer information.

Översikt

  • märke: EMCO
  • år: 2005
  • MODELL: Turn 420 MC Plus
  • tillämpningstyp: Svarvning
  • Plats: Polen
  • maskintyp: Fleroperationssvarv
  • styrenhetens märke: SIEMENS

Teknisk information - EMCO Turn 420 MC Plus

Styrenhet

  • Styrmärke: SIEMENS
  • Styrmodell: SINUMERIK 840D with EMCO specials

Mått

  • Maskinhöjd: 2200 mm
  • Maskinvikt: 2900 kg
  • Maskinbredd: 2200 mm

Rörelse

  • Antal axlar: 4
  • X-axelns rörelse: 78 mm
  • Y-axelns rörelse: 210 mm

Teknisk specifikation

  • Motspindel: Ja
  • Drivna verktyg: Ja
  • Max. stångdiameter: 26 mm
  • Spindelhastighet: 5000 RPM

Ytterligare information

  • Skick: Mycket bra; ansluten och redo för testning

  • Tekniska specifikationer:

    • Sväng över glid: 160 mm

    • Huvudspindel till motspindel: 408 mm

    • Max. svarvdiameter: 100 mm

    • Max. längd på detaljen: 600 mm

    • Max. diameter på stångmaterial: 26 mm

  • Rörelse:

    • X/Z: 78 mm

  • Huvudspindel:

    • Max. vridmoment: 38 Nm

    • Spindeladapter: 70 h5

    • Spindellager (främre ID): 60 mm

    • Spindelborrning: 38 mm

  • Motspindel:

    • Varvtalsområde: 0-5000 varv/min

    • Vridmoment: 38 Nm

    • Spindeladapter: 70 h5

    • Spindellager (ID): 60 mm

    • Klämmans längd (Ø26 mm): ca 100 mm

    • Rörelse (Z2): 233 mm

  • C-axel:

    • Upplösning: 0.001°

    • Snabb travers: 1000 varv per minut

    • Positionering: 3

  • Drivkraft:

    • Effekt: 9 kW

  • Verktygsväxlare:

    • Verktygsstationer: 2 × 12

    • VDI-axel: VDI 16

    • Verktygsstorlek (kvadratisk): 16 × 16 mm

    • Borrstångens diameter: 25 mm

    • Indexeringstid: 0,4 sek

  • Drivna verktyg:

    • Hastighetsområde: 0-5000 varv/min

    • Max. vridmoment: 3 Nm

    • Max. effekt: 1,6 kW

    • Antal verktyg: 2 × 4

  • Drivning av matning:

    • Snabbförflyttning X/Z; X1/Z1: 12/20 m/min

    • Matningskraft X: 3000 N

    • Matningskraft Z: 3000 N

    • Accelerationstid: 0,1 sek

  • System för kylvätska:

    • Tankens kapacitet: 200 L

    • Pumpeffekt: 0,57 kW

  • Effektförbrukning:

    • Ansluten belastning: 15 kVA

    • Tillförseltryck: 6 bar

    • Tillförselhastighet: 300 l/h

  • Mått på maskinen:

    • Centrumhöjd (överst/underst): 1179 / 1030 mm

    • Fotavtryck (B × D): 2200 × 1386 mm

Extra utrustning

  • En uppsättning tillbehör och verktygshållare ingår

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
