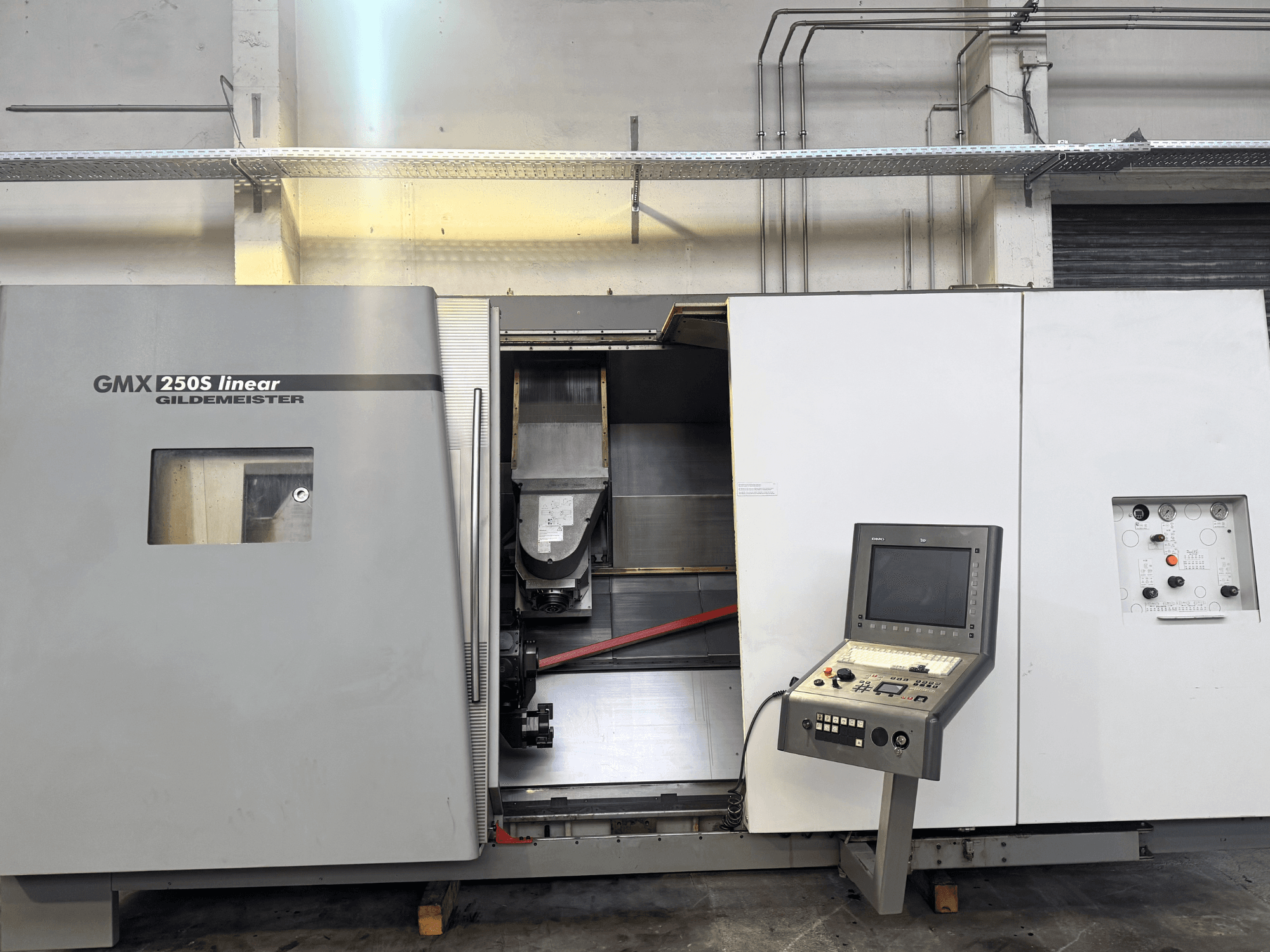

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Typ av styrskena: Rullstyrskenor

- Huvudspindel:

- Driv effekt (100 % ED): 21 kW

- Drivkraft (40 % ED): 28 kW

- Spindelhastighetsområde (100 % ED): 5000 rpm

- Spindelhastighetsområde (40 % ED): 5000 rpm

- Grundvarvtal: 850 rpm

- Max. vridmoment (40/100 % ED): 240 / 320 Nm

- Drivtyp: AC/1, integrerad spindelmotor 76

- C-axelns hastighet: 5000 rpm

- C-axelns vridmoment: 320 Nm

- C-axelns upplösning: 0,001 grader

- Chuckdiameter: 200–315 mm

- Maximal stångkapacitet: 65 mm

- Spindelfläns: Flachflansch 170 h5

- Spindelhåldiameter: 80 mm

- Spänncylinderns hål: 67 mm

- Diameter i främre lager: 120 mm

- Verktygsspindel / frässpindel:

- Verktygshållare: HSK63-A

- Spindelhastighet max.: 12 000 varv/min

- Drifteffekt (100 % / 40 % ED): 13,2 / 22 kW

- Vridmoment (100 % / 40 % ED): 60 / 100 Nm

- Spindel 2 (motsvarande spindel – tillval):

- Driv effekt (100 % / 40 % ED): 21 / 28 kW

- Max. varvtal: 5 000 rpm

- Chuckdiameter: 315 mm

- Max. stångkapacitet: 65 mm

- Arbetsområde / svarvdiameter:

- Max svängdiameter: 640 mm

- Max. svarvdiameter: 520 mm

- Maximal svarvdiameter över motspindeln: 400 mm

- Max. svarvdiameter över motspindel och revolverhuvud: 250 mm

- Maximal svarvdiameter över bakdockan: 400 mm

- Spindelavstånd: 1500 mm

- Svarvningslängd (kort/lång): 1175 mm

- Arbetsstyckets vikt i chuckdelar (flänsvikt), max.: 150 (100) kg

- Arbetsstyckets tyngdpunkt från spindelflänsen, max.: 200 mm

- Arbetsstyckets vikt (axeldelar) med bakdocka, max.: 800 kg

- Slidens rörelseområde:

- Slid 1 (övre): X1 = 550 mm, Y1 = 180 mm, Z1 (kort/lång) = 1185 mm, B1 = 240 grader

- Slid 2 (tillval): X2 = 180 mm, Z2 (kort/lång) = 1050 mm

- Slid 3 (motsvarande spindel): Z3 (kort/lång) = 1150 mm

- B-axel:

- Max. svänghastighet: 30 varv/min

- Vridmoment B-axel (S6-40 %/max.): 2860 / 5720 Nm

- Upplösning B-axel: 0,001 grader

- Hydraulisk spänning (vid 30 bar): 2000 Nm

- Verktygsmagasin:

- Antal verktygsfack: 36

- Max. verktygsvikt: 8 kg

- Verktygslängd max.: 400 / Ø80 mm

- Max. verktygslängd med fritt utrymme: 250 / Ø125 mm

- Standardverktygsdiameter: Ø80 mm

- Verktygslängd max. utan fritt utrymme: 230 / Ø80 mm

- Standard f-dimension för svarvverktyg: 40 mm

- f-dimension för svarvverktyg med fritt utrymme, max.: 62,5 mm

- Vridmoment för verktyg, standard, max.: 60 (100) kg/cm

- Lyftrörelse: 85 mm

- Revolverhuvud 2 (tillval):

- Utrustad med drivna verktyg: Ja

- Antal verktygsstationer: 12

- Axeldiameter enligt DIN 69880: 40 mm

- Antal drivna verktyg: 12

- Drivkraft (max. 100 % ED): 10,7 kW

- Vridmoment (max. 100 % ED): 32 Nm

- Varvtalsområde: 4000 rpm

- Indexeringstid (30/180 grader): 0,34 / 0,64 s

- Verktygsbelastning max.: 100 kg

- Tillåten obalans på grund av verktygsbelastning: 63 Nm

- Matningsdrivningar och snabbförflyttning (släde 1, 2, 3):

- Snabbförflyttning X/Ys/Z (slid 1): 40 / 24 / 70 m/min

- Matningskraft X/Ys/Z (slid 1, S6-40 %): 7 / 11 / 7,5 kN

- Rörelseupplösning X/Ys/Z (slid 1): 0,001 mm

- Kulskruv X (slid 1): Ø32 x 20 mm

- Kulskruv Ys (slid 1): Ø40 x 15 mm

- Linjärmotor Z1-axel: 1FN3600-4WB00

- Snabbförflyttning X/Z (slid 2): 24 / 36 m/min

- Matningskraft X/Z (slid 2, S6-40 %): 9 / 11 kN

- Snabbförflyttning Z (slid 3): 36 m/min

- Matningskraft Z (slid 3, S6-40 %): 13 kN

- Kylvätska och spåntransportör:

- Kylvätskekapacitet: 370 l

- Drivkraft: 0,25 kW

- Kylvätskepump (dränkbar pump): 202 l/min

- Transportkapacitet: 100 kg/h

- Hydraulik:

- Kapacitet: 40 l

- Pump effekt 1/2: 5,5 kW

- Pumptryck 1/2: 100 bar

- Pumpflöde 1/2: 38 l/min

- Pneumatik:

- Tryck: 6 bar

- Luftförbrukning: 40 m³/h

- Kylenhet:

- Kylvätskekapacitet: 15 l

- Kylkapacitet: 4,5 kW

- Flöde: 15 l/min

- Utloppstryck: 6 bar

- Antal kylkretsar: 1

- Tillval för kylvätskeutrustning:

- Tankvolym: 500 (1 000) l

- Total effekt (standard/tillval): 1,1 (5,1/12,6) kW

- Pumptryck 1/2/3: 8 / (20/80) bar

- Pumpflöde 1/2/3: 20 / (40/11) l/min

- Filterfinhet: 40 µm

- Kylverkkraft för tillval 80 bar: 4,9 kW

- Noggrannhet enligt VDI/DGQ 3441 (vid T=20 ±2 °C):

- Positionstolerans P i X1/Y1/Z1: 10 / 10 / 16 µm

- Positionstolerans B: 10 mGrad

- Positionstolerans X2/Z2: 10 / 16 µm

- Positionstolerans Z3: 16 µm

- Medelvärdet för spridningen Ps i X1/Y1/Z1: 3 / 3 / 4 µm

- Medelvärdet för spridningen Ps i B: 3 mGrad

- Medelvärdet för spridningen Ps i X2/Z2: 3 / 4 µm

- Medelvärde för spridning Ps i Z3: 4 µm

- Elektriska specifikationer:

- Ansluten belastning: 75 kVA

- Driftspänning: 400 V

- Frekvens: 50 Hz

- Säkringsskydd (långsam): 125 A (VDE 0100)

- Styrspänning (växelström/likström): 230 V / 24 V

- Mått och vikt:

- Uppställningsmått (L x B x H): 7800 x 4100 x 3040 mm

- Transportmått (L x B x H): 5000 x 3000 x 2800 mm

- Maskinvikt inkl. styrskåp: 15 000 kg

- Driftstimmar:

- Driftstid med styrsystemet påslaget: 35 398 h

- Spindel-/automatdriftstimmar: 14 802 h

• Styrenhet: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4:e axel med bakdocka (specialfunktion)

• Verktygsmagasin med 22 verktygsplatser (tillval)

Tilläggsutrustning

• Spånfack

• Spåntransportör

• Kylmedelssystem
