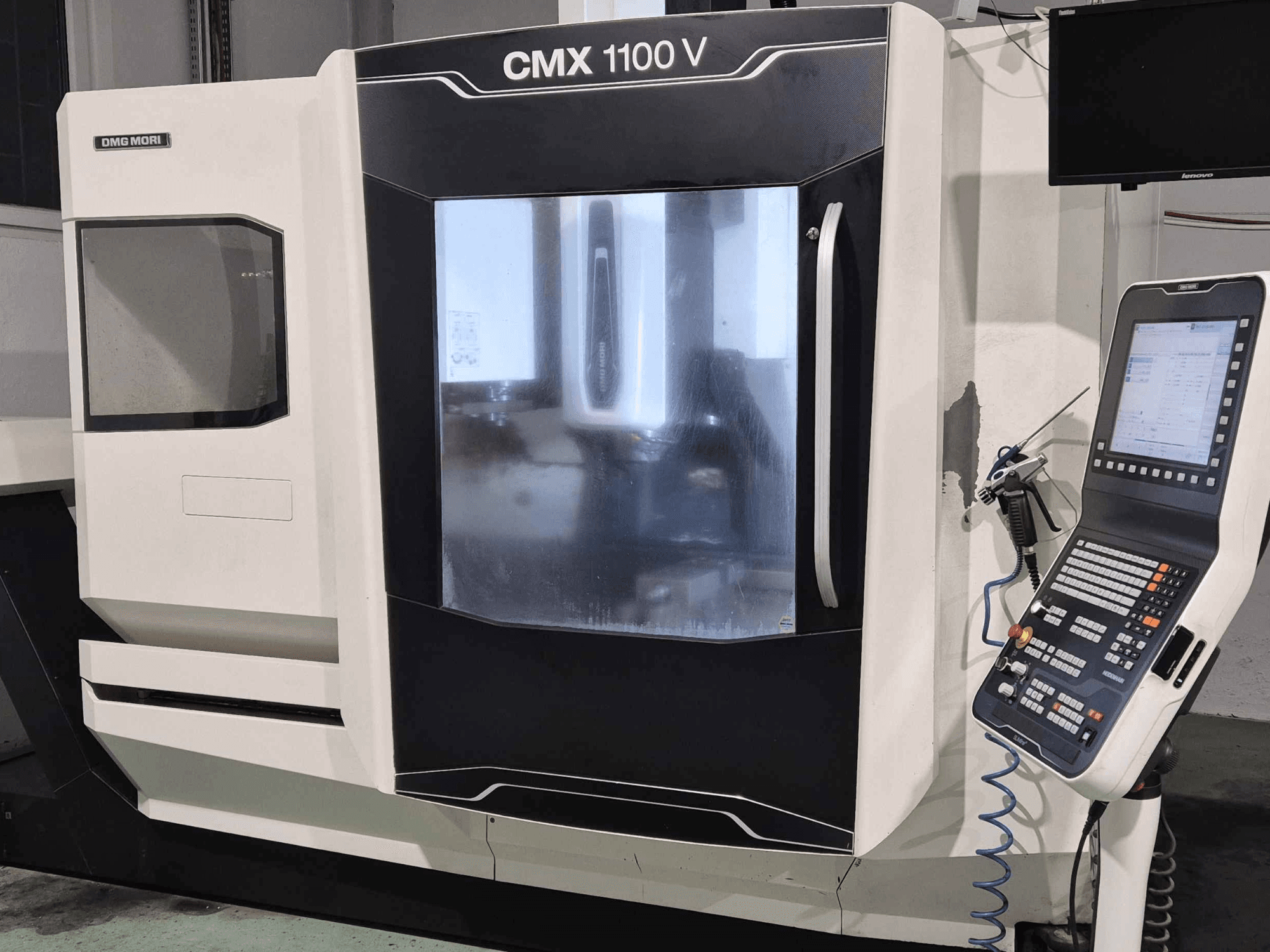

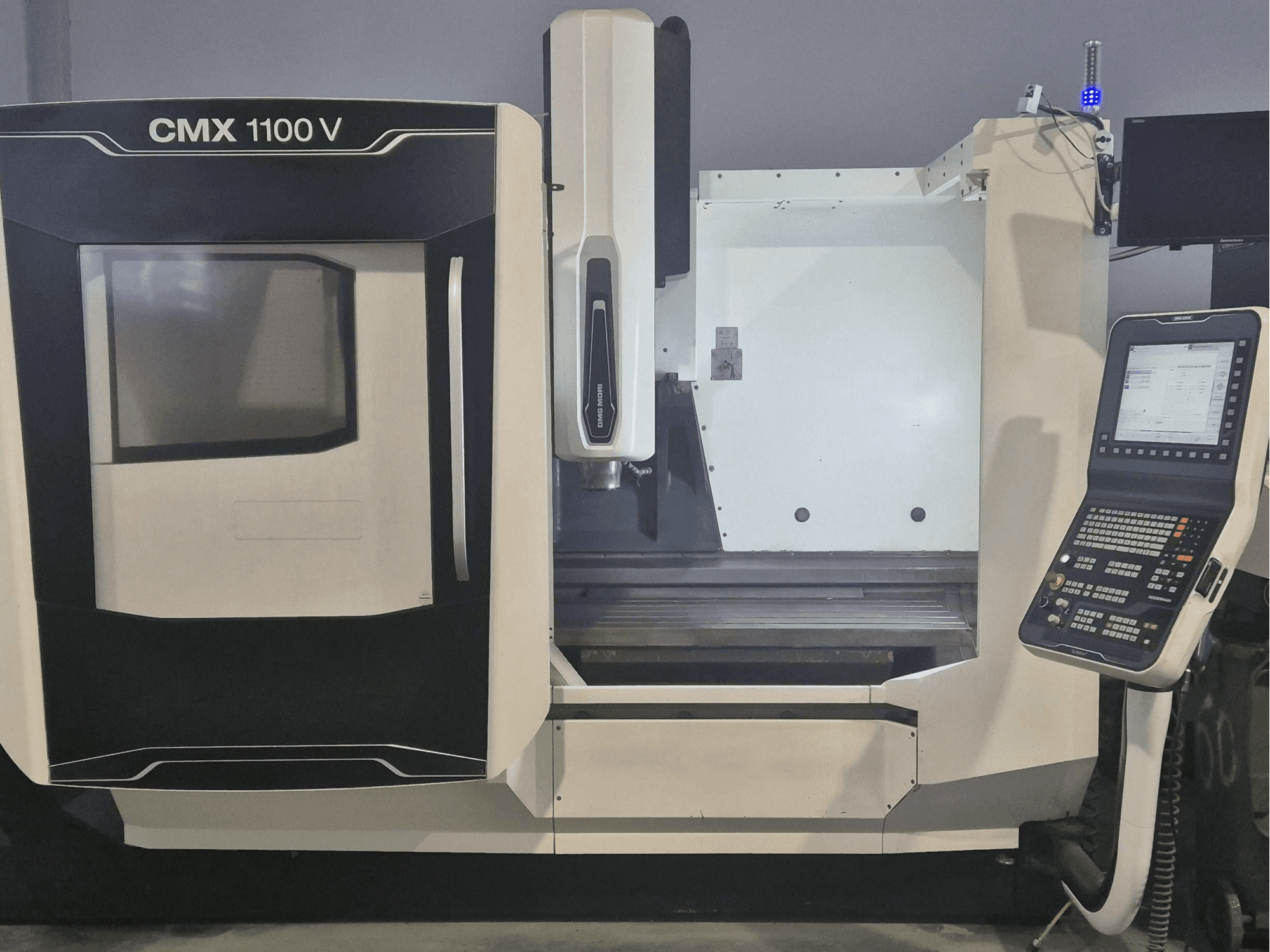

DMG MORI - CMX 1100 VPL-MIL-DMG-2017-00002

• Driftstid:

  • Spindeltimmar efter byte: 2 900 h

  • Spindeltimmar (maskinräknare): 32 420 h

  • Driftstimmar (räknare): 60 300 h

• Skick: Ström påslagen och i drift; besiktning möjlig (funktion, geometri, allmänt skick)

• Arbetsbordets storlek: 1 400 × 560 mm

• Axeldynamik: Snabbförflyttning 30 m/min (linjära axlar)

• Spindel:

  • Verktygsfästning: DIN 69872

• Verktygsmagasin: Kedjemagasin med 30 platser och dubbelgripare

• Kylning/media: Omkoppling mellan kylvätska och luft via M-funktion (extern), spånfack

• CNC-styrning: HEIDENHAIN TNC 620 (3D) med ASCII-tangentbord och 15-tums bildskärm

• Mätsystem: Direktmätsystem (linjära skala) på X/Y/Z; luftrening för mätsystem

• Ytterligare maskintillval:

  • Säkerhetsspänningspaket: X- och Y-axelmotorer med broms, överspänningsbegränsare, underspänningsövervakning med utlösare för nödstopp

• Programvarutillval – HEIDENHAIN:

  • Tillval 3 (#21): M120 verktygsradiekompensation för konturfräsning, LOOK AHEAD upp till 99 block, 3D-bearbetning, M118 handhjulspositionering under programkörning

Ytterligare utrustning

• Spåntransportör av skraptyp (vänster sida)

• Kylvätsketank, 250 l

• Manuell tvättpistol för bearbetningsområdet

• 4-färgs signaltorn

• HEIDENHAIN-avkänningspaket: Trådlös mätprob för arbetsstycken och kalibreringsring för mätproben

• Manuellt handhjul (bärbar kontrollpanel)

Ytterligare information

• En helt ny original-spindel från DMG installerades av DMG Service i november 2024

• Servicerapporten innehåller både spindelmätningarna och mätningarna av maskinens geometri som utfördes efter bytet
