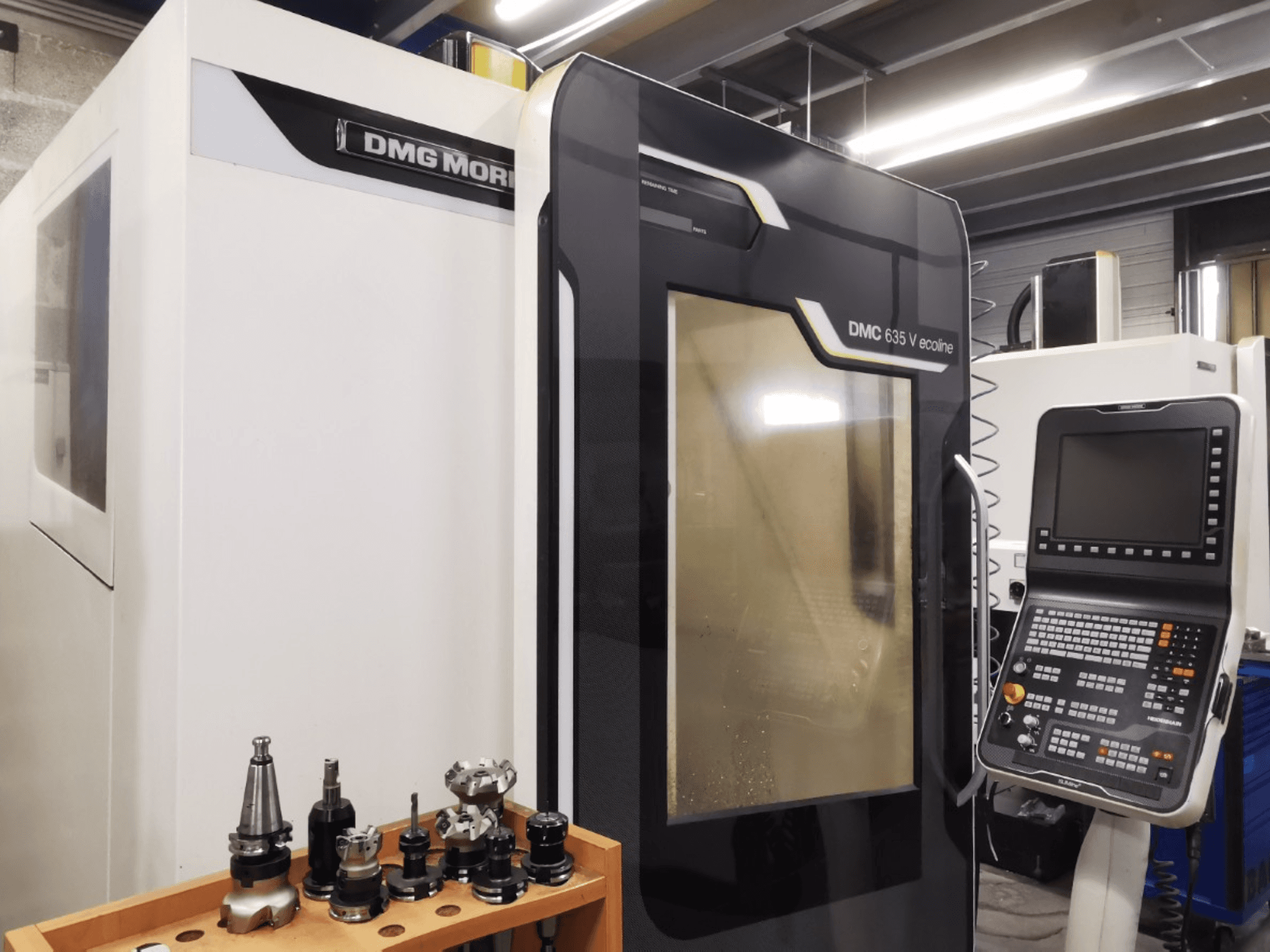

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Styrning: HEIDENHAIN TNC 620 (MC 7420D / TE 7150-tangentbord / SLIMline-panel)

- Antal axlar: 3 (X, Y, Z)

- X-axelns slaglängd: 635 mm

- Y-axelns rörelseområde: 510 mm

- Z-axelns rörelseområde: 460 mm

- Bordets spännyta: 790 x 560 mm

- Max. bordsbelastning (mitt): 600 kg

- T-spår på bordet: 4 / 14H12, avstånd 100 mm (1 referensspår 14H7)

- Bordshöjd från golv: 720 mm

- Spindelhastighetsområde: 20–12 000 varv/min (1/min)

- Spindelmotoreffekt (40 % ED / 100 % ED): 13 kW / 9 kW

- Spindelmoment (40 % ED / 100 % ED): 83 Nm / 57 Nm

- Verktygskon / gränssnitt: SK40 (DIN 69871 / ISO 7388/2 typ A eller DIN 69872 form A/B)

- Verktygsspänningskraft: 8 kN

- Verktygsmagasinets kapacitet: 30 stationer

- Max. verktygsdiameter (intilliggande tomt / fullt): 130 mm / 80 mm

- Max. verktygslängd: 300 mm

- Max. verktygsvikt: 6 kg (max. total verktygsbelastning i verktygsmagasinet: 90 kg)

- Snabbförflyttning (X / Y / Z): 30 m/min

- Matningshastighet (X / Y / Z): Steglöst programmerbar upp till 20 000 mm/min

- Positioneringsupplösning / osäkerhet: 1 µm / 16 µm (VDI/DGQ 3441)

- Kylvätsketankens volym: ~120 l

- Maskinvikt: ~3 900 kg (3 950 kg med 30-verktygsmagasin)

- Skenbar effekt: 17 kVA

- Nominell nätström (In max): 28 A

- Huvudsäkring: 35 A (kortslutningsbrytningsförmåga: 0,35 kA)

- Strömförsörjning: 400 V växelström (3/N/PE), 50/60 Hz

- Styrspänning: 24 V DC / 230 V AC

- Tryckluftstryck: 5,5–8,0 bar (luftförbrukning: 30 m³/h utan avblåsning; +20 m³/h kontinuerligt)

- Maskinens mått (B x D x H): 1 880 mm (2 265 mm med kylvätsketank) x 2 441 mm x 2 742 mm (min. transporthöjd: 2 330 mm)

- Nödvändig golvyta: 4 500 x 4 400 mm
