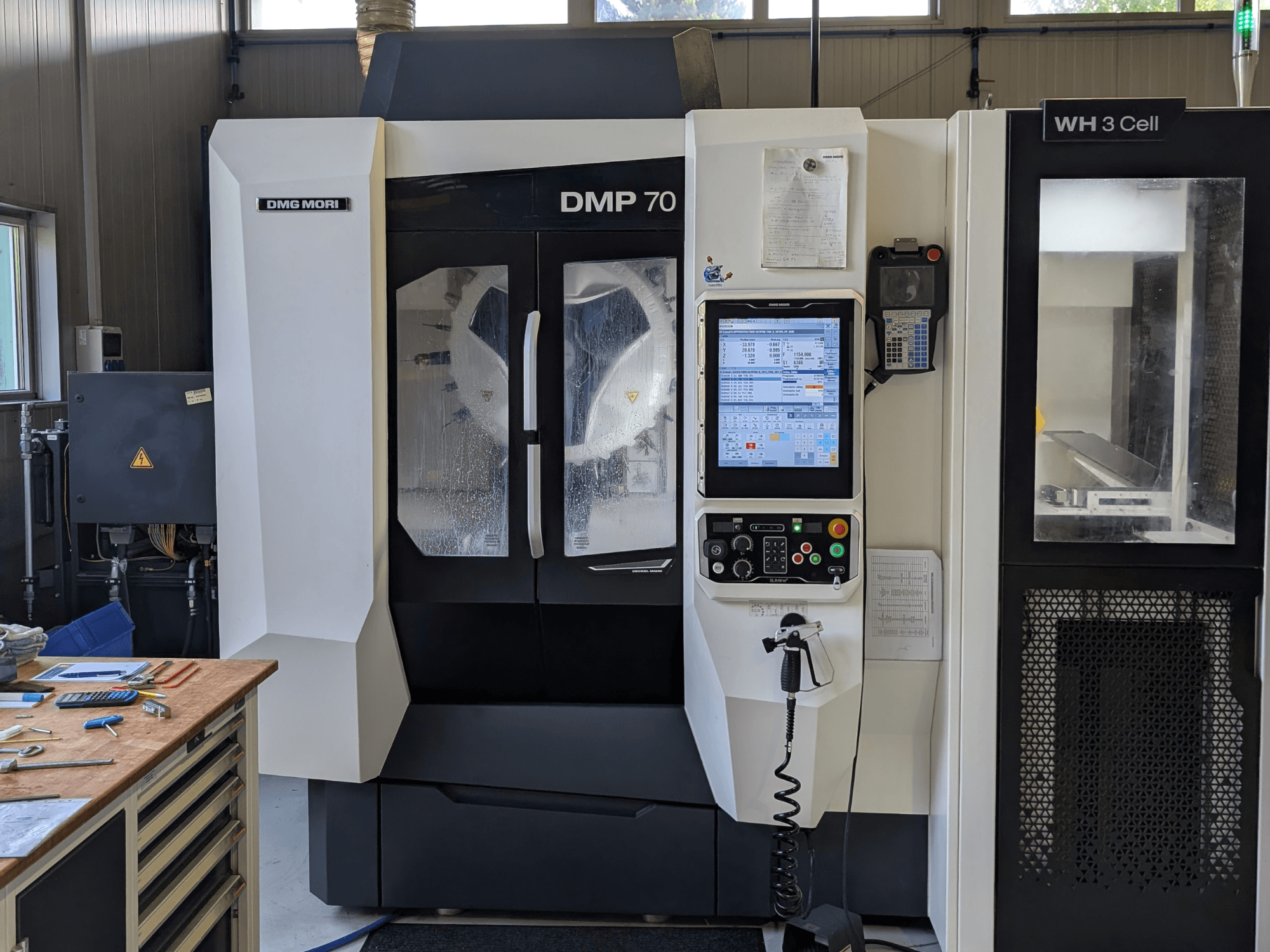

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Fas: L1/L2/L3/N/PE

- Effektförbrukning: 30 kVA

- Maximal ström (A In max): 43,5 A

- Märkström: 50 A

- Kortslutningsström (V max): 5 kA / 440 V max.

- Spänning: 400 V ±10 %

- Frekvens: 50 Hz

- Styrspänning växelström: 230 V

- Styrspänning DC: 24 V

- Styrning: 3D Control Siemens 840D SL Operate

- Verktygskon: BBT30

- Arbetsbord: Integrerat NC-styrt roterande och lutbart bord, 5-axlig simultan drift

- Svängområde A-axel: -120° / +100°

- C-axelns rörelse: Kontinuerlig (oändlig)

- Maximal belastning C-axel: 100 kg

- Bordets diameter längs C-axeln: Ø290 mm

- Drivsystem: Vridmomentsdrivsystem med direkt vägmätning på A- och C-axeln

- Programvarupaket: Sinumerik MDynamics 5-Axis, 3D-datamodell för simulering

- Bordstillval: Pneumatisk fastspänning (1-krets)

- Kylmedel och spånavledning: Spåntransportör, produktionspaket med bandfilter och intern kylmedelsförsörjning (IKZ) på 40 bar, blåsluft genom spindelns centrum, extern blåsluft, separatorsystem för olje- och emulsionsdimm

- Mätning och övervakning: RENISHAW 3D-avkänningssats, övervakning av verktygsbrott och mätning i maskinen, förberedelse för 3D quickSET

- Allmänna tillval: Driftläge 3, CE-överensstämmelse

- Automatiseringsgränssnitt: Automatiseringsgränssnitt för extern automatisering på höger sida

- Automatiseringssystem: DMG MORI WH 3 Cell

- Robotarm: Fanuc LR Mate 200iD/7L gul 6-axlig robot

- Robotgripare: Dubbelgripare PGN64

- Automatiseringskomponenter: 10 DMG-lådor, NIO-ränna, inriktningsstation, mätlåda, råmaterialinläggningssystem, griparsats, tillbehör

- Maskinens driftstimmar (enligt kontrollskärmen): Maskinens driftstid: 22 918:34 h; Programmets driftstid: 20 920:40 h; Spindelns driftstid: 18 815:51 h
