DMG MORI - LASERTEC 65 3D HybridAT-MIL-DMG-2014-00001
Har du fler frågor? Kontakta oss!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Produkter
- Verktygsmaskiner

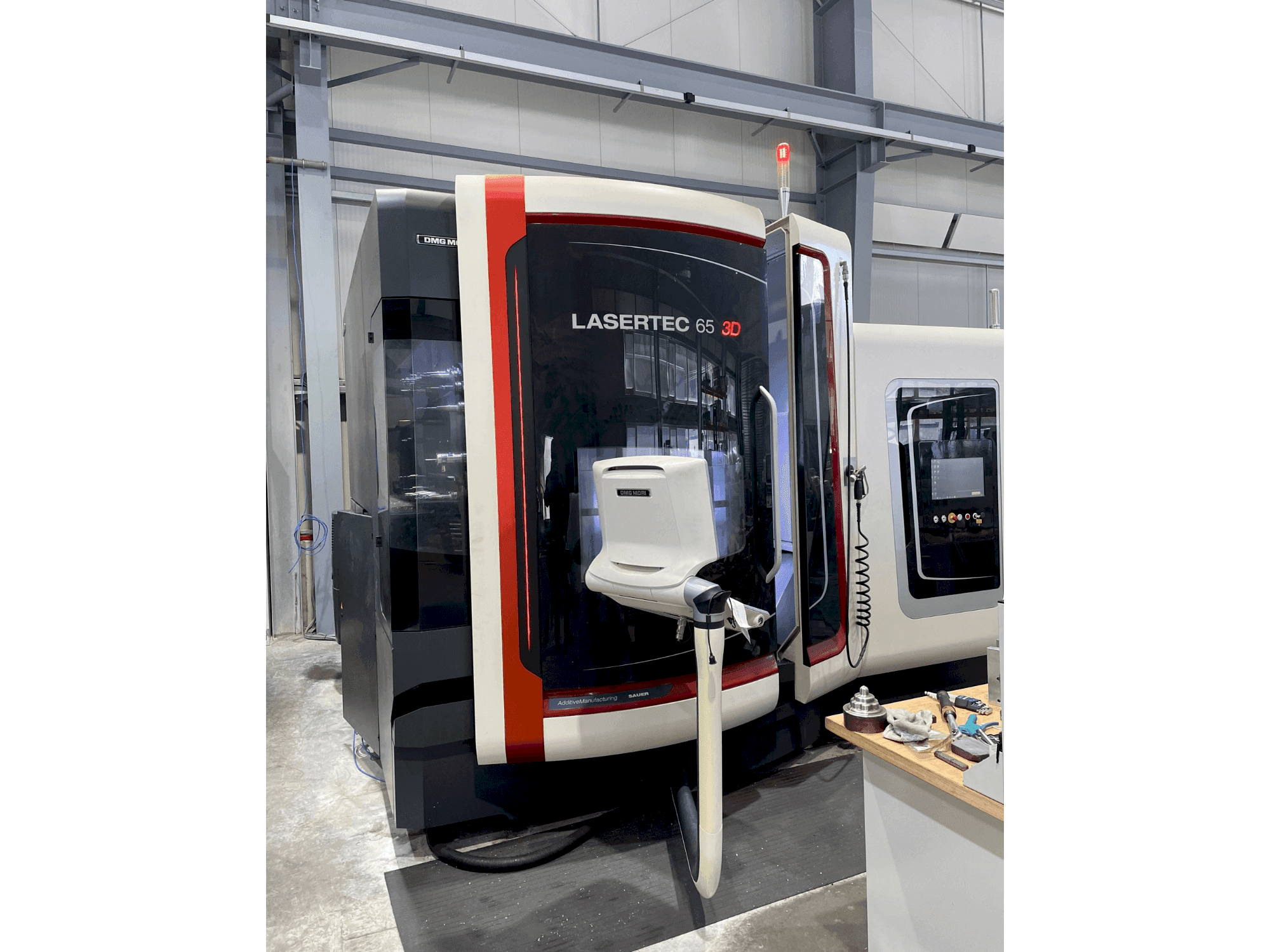

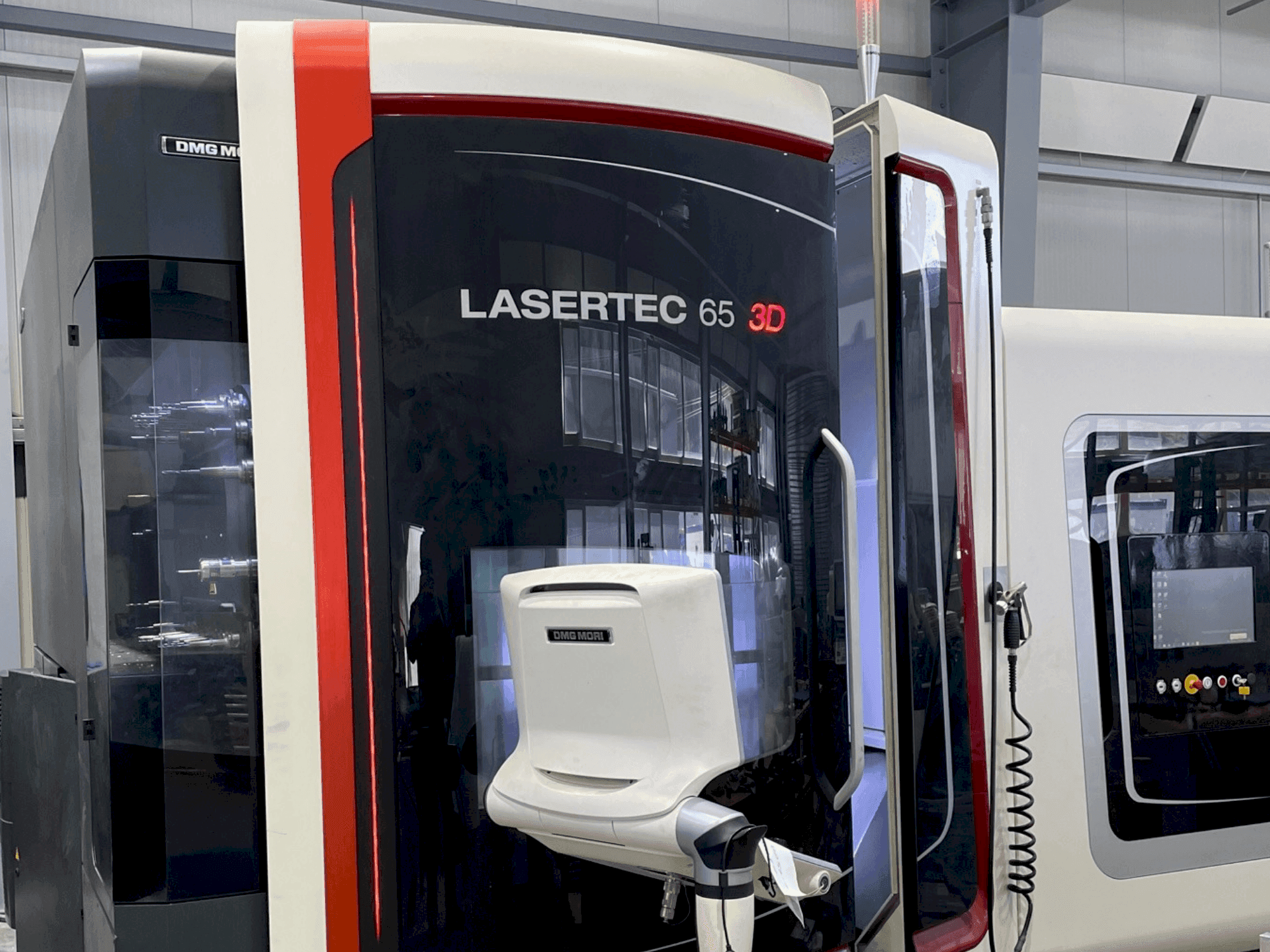

- DMG MORI LASERTEC 65 3D Hybrid 5-axlig precisionsmaskin för fräsning och laserbearbetning
Denna DMG MORI LASERTEC 65 3D Hybrid 5-axlig precisionsmaskin för fräsning och laserbearbetning tillverkades år 2014 i Tyskland. Det är speciellt för förmågan att producera komponenter med 3D-utskrift och att efterbehandla dem samtidigt. Idealisk för tillverkare som behöver en högpresterande additiv tillverkningslösning av metalliska 3D-komponenter. Maskinen har en fast integrering av laserhuvudet i huvudstocken för större installationsutrymme och mer prestanda. Dessutom erbjuder den 5-axlig materialapplicering via koaxialmunstycke för jämn pulverfördelning oavsett laserns uppbyggnadsriktning. Det är den idealiska dedikerade lösningen för prototyper, små serier, reparation och beläggning. Denna LASERTEC 65 3D är utrustad med en integrerad SK 40 motorspindel med spindelhastighet upp till 14 000 1/min. Dessutom arbetar den med en fiberstyrd diodlaser på 2,5 kW lasereffekt. Bredvid intern kylvätsketillförsel (IKZ) levereras den med Renishaw-mätsond och Blum-verktygsmätalternativ. Dessutom är den uppskattad för sin generöst tilltagna arbetsyta som är lättillgänglig, tillsammans med rörelsemått på 650 × 650 × 560 mm (X/Y/Z). Det är en ytterst anpassningsbar 5-axlig maskin som lämpar sig för ett brett utbud av laser- och fräsuppgifter, och levererar konsekvent högkvalitativa resultat utan kompromisser.
Översikt
- märke: DMG MORI
- år: 2014
- MODELL: LASERTEC 65 3D Hybrid
- produktionstimmar: 1520
- tillämpningstyp: Fräsning
- Plats: Österrike
- maskintyp: Universellt bearbetningscentrum
- tillgänglighet: Omedelbart
Teknisk information - DMG MORI LASERTEC 65 3D Hybrid
Allmän information
- Bredd: 1200 mm
- Djup: 1050 mm
- Höjd: 2000 mm
Styrenhet
- Modell: CELOS (SIEMENS 840D sl)
- Gränssnitt: 21.5“ ERGOline Control
- CNC huvudspråket: German (English, Italian)
- CNC språk anpassningsbar: Ja
Huvuddrev
- Hastighetsfrekvens för spindel: 14000 1/min
- Motorkraft i spindeln: 14 kW (100% ED)
- Verktyg avsmalnande: HSK64
- Lasereffekt: 2.5 KW
- Antal axlar: 5
Rörelse
- X-AXEL Rörelse: 650 mm
- Y-AXEL Rörelse: 650 mm
- Z-AXEL Rörelse: 560 mm
Bord
- Yttre längd: 800 mm
- Yttre bredd: 650 mm
Verktyg
- Platser i lager: 60
- Verktygshållare : HSK64
Media
- Olje- och vattenseparator: Yes
- Spåntransportör: Ja
- Intern kylning: Ja
Ytterligare utrustning
- - Inre kylsystem 40 bar, 23 l/min
- - Skrapbandsspåntransportör med kylvätskesystem 600 liter, pappersbandfilter
- - Infraröd mätsond Renishaw OMP 60 Version för SK 40 (sonden förs automatiskt in i arbetsspindeln från verktygsmagasinet)
- - Sköljpistol med pump 2 bar/40 l/min
- - Olje/emulsionsdimavskiljare
- - Verktygsmätning i Blum Laser-arbetsområdet
- - MPC Machine Protection Control & 3D quickSET
- - Tillägg för pulvermatare Twin System
- - Sugenhet med sekundärt filtersteg
- - elektronisk handratt Siemens 840D
Ytterligare information
- Tekniska maskinfördelar:
- - Vertikal topp
- - Verktygsbyte
- - Dubbel gripare
- - Nc vridbart roterande bord
- - Bordsskiva c-axel: d 650 mm, integrerad i fast bord 800 mm x 650 mm
- - Rotationsområde c-axel: 360° vridområde a-axel: +120°/-120
- Kvalitativa maskinfördelar:
- - Automatisk insättning och borttagning av laserbehandlingshuvudet för laserapplicering eller fräsning av fiberstyrd diodlaser med 2 500 watt effekt
- - Bearbetningsoptik med fokuseringslins
- - Kylenhet blåser luft genom spindelns mitt
- - Stort arbetsområde för arbetsstycken upp till ø 500 mm, 350 mm höjd och max. 600 kg
- - Tillgänglighet och ergonomi: stor dörröppning, laddning av arbetsstycket framifrån och fullständig tillgänglighet
- - Litet fotavtryck med 12 m2 installationsyta
- - Säkerhetspaket för strömavbrott
- - Maskinen uppgraderades till ny maskinstatus av dmg 2020 och levererades sedan.
- - 4 311 timmar (spindeltimmar) // 2 339 timmar (timmar med laserstråle) // Dokumentation tillgänglig
Maskinfördelar
Extra information
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
