DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002
Har du fler frågor? Kontakta oss!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Produkter
- Verktygsmaskiner

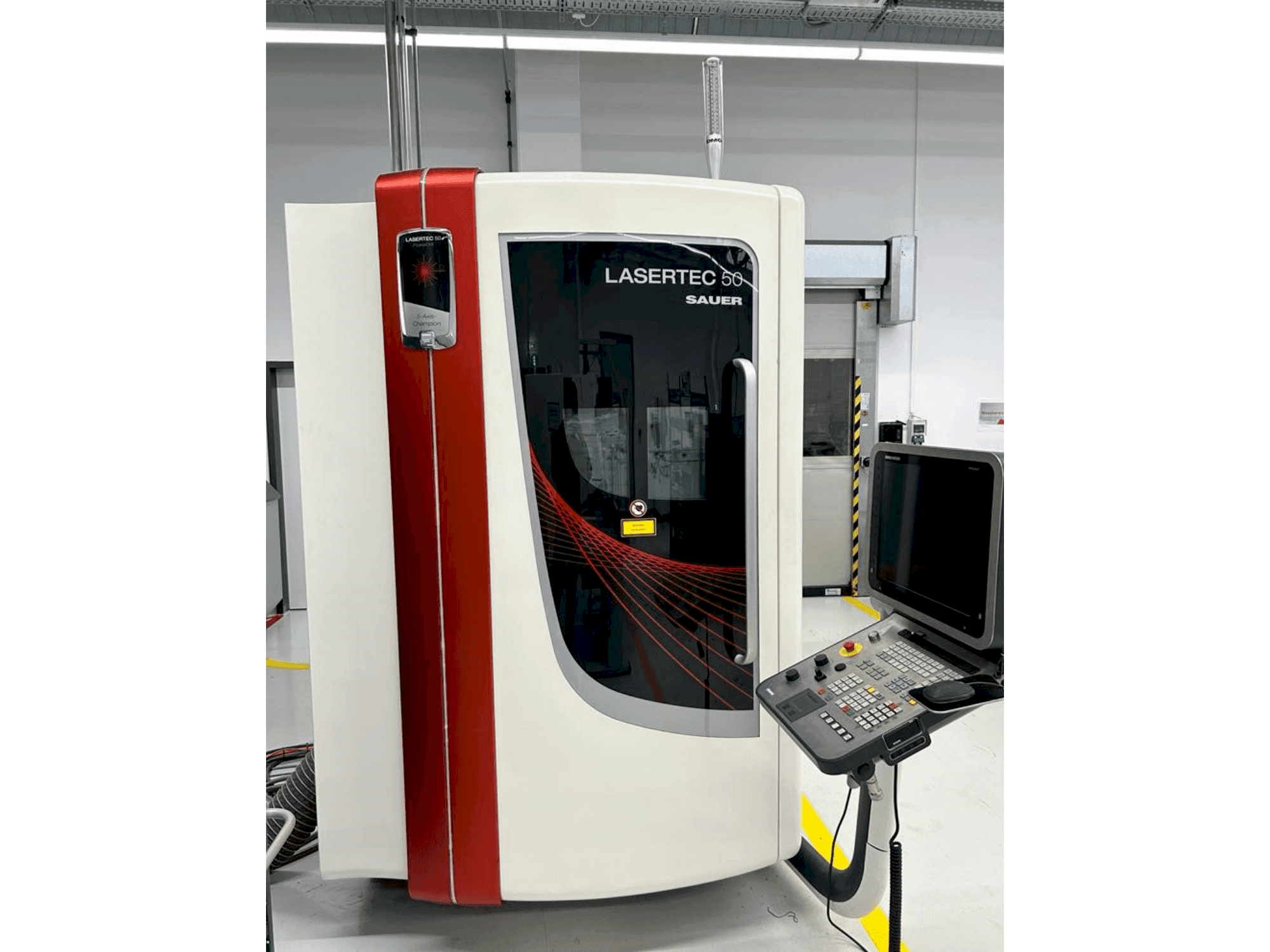

- DMG SAUER LASERTEC 50 5-axlig laserprecisionsmaskin
Denna DMG SAUER LASERTEC 50 5-axliga laserprecisionsmaskin tillverkades år 2010 i Tyskland. Den är för närvarande fortfarande i produktion men med direkt tillgänglighet. Den är i mycket gott skick med totalt 81 142 maskiner i drift och 14 393 klipptimmar. Maskinen levereras med en LASAG FLS 352 A laser (2011), ett Keller L-CUT-1-P2-B60-V extraktionssystem (2010) och en KKT OLB 10 SA kylare (2014). Se bifogade de ursprungliga tekniska specifikationerna som PDF på tyska.
Översikt
- märke: DMG
- år: 2010
- MODELL: SAUER LASERTEC 50
- produktionstimmar: 14393
- tillämpningstyp: Fräsning
- Plats: Tyskland
- maskintyp: Universellt bearbetningscentrum
Teknisk information - DMG SAUER LASERTEC 50
Mått
- Maskindjup: 3440 mm
- Maskinhöjd: 2772 mm
- Maskinvikt: 5000 kg
Rörelse
- B-axel max: 160°
- B-axel min: -90°
- C-axel: 360°
- X-axelns rörelse: 500 mm
- Y-axelns rörelse: 500 mm
- Z-axelns rörelse: 700 mm
Ytterligare information
Ytterligare utrustning
- LASAG FLS 352A laser (2011)
- Keller L-CUT-1-P2-B60-V extraktionssystem (2010)
- KKT OLB 10 SA kylare (2014)
Maskinfördelar
Kvalitativa maskinfördelar
- Kapning av pcd/cbn-ämnen i tre till fem axlar: 10x snabbare jämfört med wire edm
- Laserskärning av pcd/cbn-skär i 2d och direkt på skaftverktyget
- 5-axlig precisionsmaskin med linjärdrift i x/y för > 1g acceleration
- Högdynamiska vridmomentmotorer i båda rotationsaxlarna (b- och c-axel)
- Hög positioneringsnoggrannhet på ≤ 8 μm
- Ccd-kamera och 3d-peksond för snabb installation
- Användarvänlig siemens 840d lösningslinje med speciella mjukvarufunktioner
- En mycket god tillgänglighet av lasern för justerings- och underhållsarbete
- Ingen speciell processgas används. Endast 6 bar tryckluft krävs
- Maskinen kan arbeta 5 axlar samtidigt
Tekniska maskinfördelar
- Grundmaskin: cnc laser precisionsmaskin // lasertec 50 precisionsverktyg 500 mm x 500 mm x 700 mm traversbana // tvärslid med linjära drivningar // vertikal axel (z-axel) med linjära styrningar och kulskruvsdrift // full kapsling ( laserskyddsklass 1) med 1 lasersäkerhetsfönster // solid maskinbasram av mineralgjutning // lasag nd:yag laser fls (300 watt) // bearbetningshuvud (100 mm brännvidd) // motoriserad expander 1 - 6 gånger // stavkvalitet
- Styrenhet: 3d-vägstyrning // siemens 840 d lösningslinje
- Arbetsbord: nc vridbart roterande bord // mycket dynamiskt och exakt // med två momentmotorer för arbetsstycken upp till 200 mm diameter // max. Belastning upp till 14 kg
- Arbetsbordsalternativ: ks fästfläns // hsk-63 med radiell och vinkeluppriktning för manuell fastspänning fastspänning av kundpall 200 x 280 mm // pall kräver hsk-63 hållare
- Kamera genom strålgång med svanhals led infallande ljuskälla // kollisionsbrytare för bearbetningshuvud (3-axligt verkande)
- Styralternativ: 5-axlig transformation // elektronisk handratt // programmerbart processgastryck
- Mg signalljusdisplay för 4 maskinstatusar: "program aktivt", "laservarning", "fel", "inställningsläge"
- 3d-mätsond renishaw omp 400 förlängs automatiskt
- Extra laserskyddsfönster 297 mm x 210 mm // utsugsenhet med sekundärt filtersteg // kylenhet för laser fls och linjärmotorer // vatten-vatten värmeväxlare
- Dmg elverktyg
Extra information
Maskinen är för närvarande i produktion men omedelbart tillgänglig
