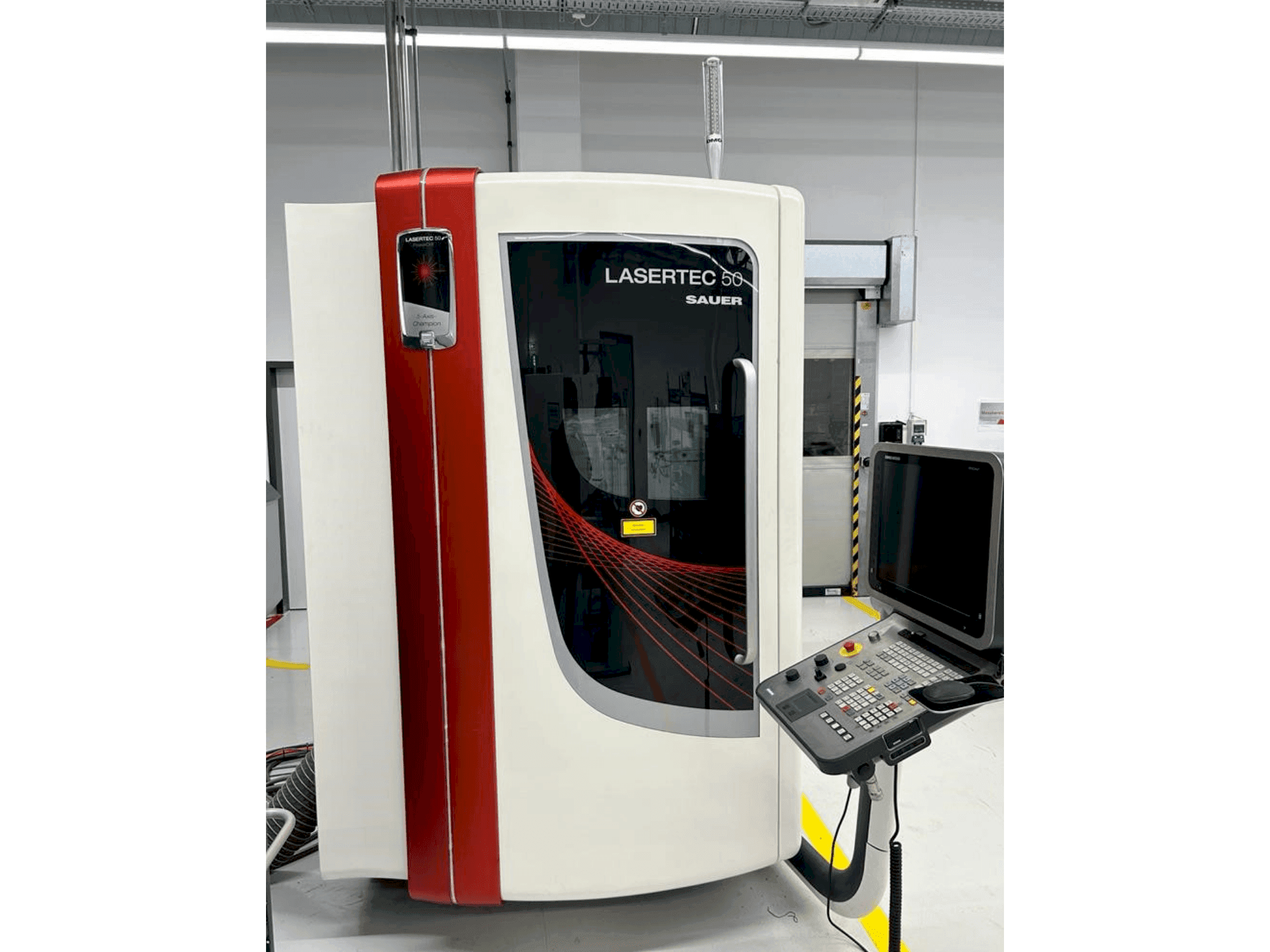

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Ytterligare utrustning

• LASAG FLS 352A laser (2011)
• Keller L-CUT-1-P2-B60-V extraktionssystem (2010)
• KKT OLB 10 SA kylare (2014)

Maskinfördelar

Kvalitativa maskinfördelar

• Kapning av pcd/cbn-ämnen i tre till fem axlar: 10x snabbare jämfört med wire edm
• Laserskärning av pcd/cbn-skär i 2d och direkt på skaftverktyget
• 5-axlig precisionsmaskin med linjärdrift i x/y för > 1g acceleration
• Högdynamiska vridmomentmotorer i båda rotationsaxlarna (b- och c-axel)
• Hög positioneringsnoggrannhet på ≤ 8 μm
• Ccd-kamera och 3d-peksond för snabb installation
• Användarvänlig siemens 840d lösningslinje med speciella mjukvarufunktioner
• En mycket god tillgänglighet av lasern för justerings- och underhållsarbete
• Ingen speciell processgas används. Endast 6 bar tryckluft krävs
• Maskinen kan arbeta 5 axlar samtidigt

Tekniska maskinfördelar

• Grundmaskin: cnc laser precisionsmaskin // lasertec 50 precisionsverktyg 500 mm x 500 mm x 700 mm traversbana // tvärslid med linjära drivningar // vertikal axel (z-axel) med linjära styrningar och kulskruvsdrift // full kapsling ( laserskyddsklass 1) med 1 lasersäkerhetsfönster // solid maskinbasram av mineralgjutning // lasag nd:yag laser fls (300 watt) // bearbetningshuvud (100 mm brännvidd) // motoriserad expander 1 - 6 gånger // stavkvalitet
• Styrenhet: 3d-vägstyrning // siemens 840 d lösningslinje
• Arbetsbord: nc vridbart roterande bord // mycket dynamiskt och exakt // med två momentmotorer för arbetsstycken upp till 200 mm diameter // max. Belastning upp till 14 kg
• Arbetsbordsalternativ: ks fästfläns // hsk-63 med radiell och vinkeluppriktning för manuell fastspänning fastspänning av kundpall 200 x 280 mm // pall kräver hsk-63 hållare
• Kamera genom strålgång med svanhals led infallande ljuskälla // kollisionsbrytare för bearbetningshuvud (3-axligt verkande)
• Styralternativ: 5-axlig transformation // elektronisk handratt // programmerbart processgastryck
• Mg signalljusdisplay för 4 maskinstatusar: "program aktivt", "laservarning", "fel", "inställningsläge"
• 3d-mätsond renishaw omp 400 förlängs automatiskt
• Extra laserskyddsfönster 297 mm x 210 mm // utsugsenhet med sekundärt filtersteg // kylenhet för laser fls och linjärmotorer // vatten-vatten värmeväxlare
• Dmg elverktyg

Extra information

Maskinen är för närvarande i produktion men omedelbart tillgänglig
