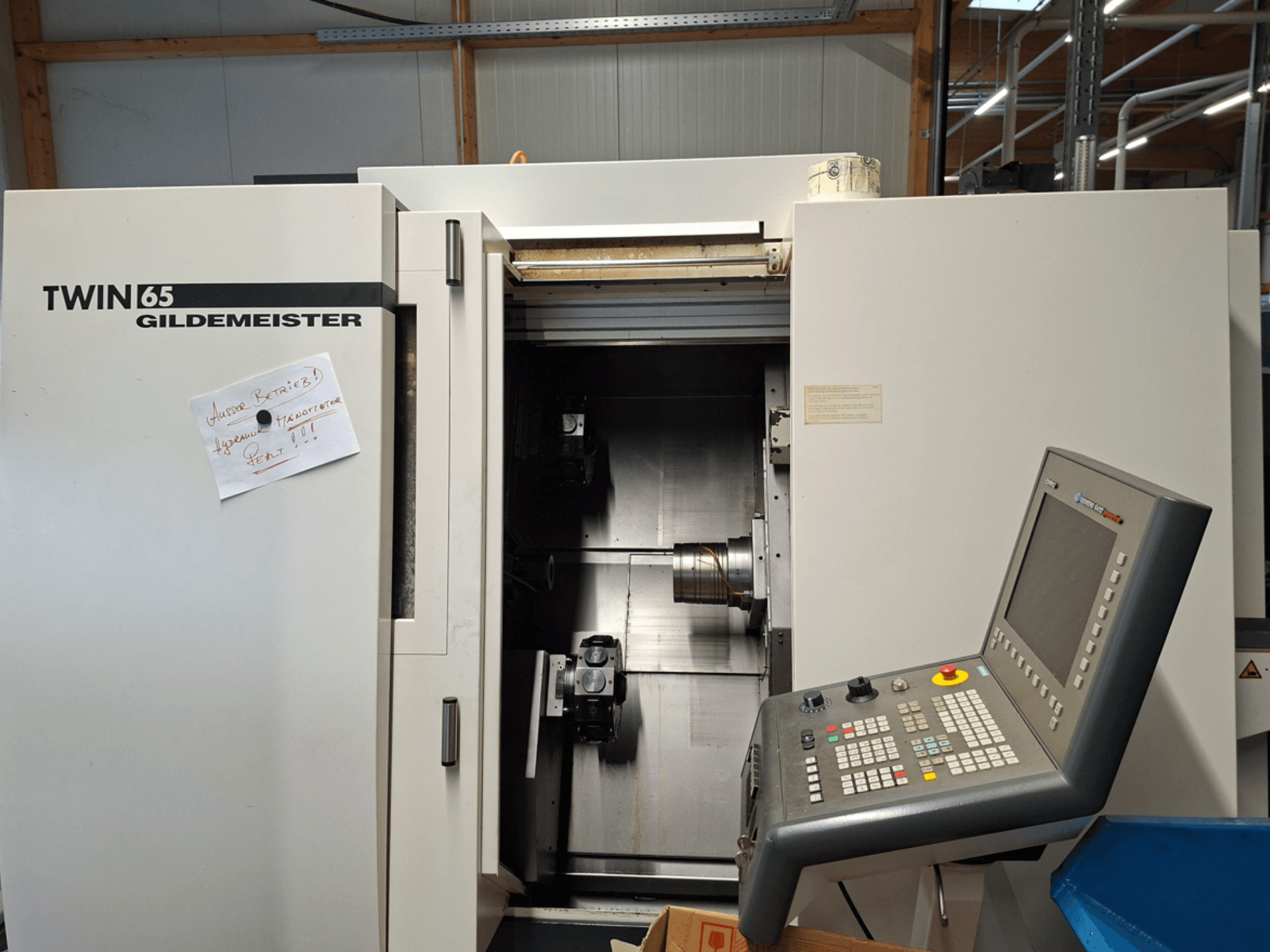

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Konfiguration/funktioner:

  • 2 kors-slider

  • 2 stjärnrevolvrar, 12 stationer vardera, med levande verktyg

  • Huvud- och motspindlar

  • 2 verktygsdrivningar

  • 2 C-axlar och 1 Y-axel

• Vänster spindel (huvudspindel):

  • Chuckdiameter: 150 mm

  • Spindelns fläns: 140 h5 mm

  • Spindelborrning: 79 mm

  • Främre lagerdiameter: 165 mm

  • Effekt: 15 kW (100% ED) / 20 kW (40% ED)

  • Vridmoment: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Varvtalsområde: 25-5600 rpm

• Höger spindel (räknare/sub):

  • Chuckdiameter: 150 mm

  • Spindelfläns: 140 h5 mm

  • Spindelborrning: 79 mm

  • Främre lagerdiameter: 165 mm

  • Vridmoment: 120 Nm (100% ED) / 160 Nm (40% ED)

• Axlar/rörelser:

  • Slid 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Släde 2: X 120 mm, Z 345 mm

  • Släde 3: Rörelse 145 mm

• Revolvrar/verktyg:

  • Revolver 1: 12 stationer, VDI 25 (DIN 69880), levande verktyg upp till 6000 rpm, 3,8 kW (40% ED)

  • Revolver 2: 12 stationer, VDI 25 (DIN 69880), direktbearbetning upp till 6000 rpm, 3,8 kW (40% ED)

• Utrustning/tillval på maskinen:

  • Differentiell fastspänning för huvudspindel

  • Differentiell fastspänning för motspindel

• Färg/kapsling (Gildemeister-standard):

  • Maskinens hölje och arbetsområdets dörr: Kalcitvit (RAL 9010)

  • Spåntransportör: Titangrå (RAL 7016)

  • Spåntransportörens huv: Kalcitvit (RAL 9010)

  • Maskinbas och styrskåp: Titangrå (RAL 7016)

Ytterligare utrustning

• Spåntransportör (med huv)

• Paket för stångbearbetning RG 1:

  • Anordning för upptagning av arbetsstycke med NC-styrd vagn

  • Hydrauliskt manövrerad griparm, pneumatiskt manövrerat gripdon

  • 1 uppsättning gripbackar (ämnen)

  • Transportörband

  • Kapacitet: Ø 6-65 mm, längd ca 300 mm; max. 3,5 kg (4,5 kg för TWIN 65)

• Förberedelse/anslutning för stångmatare eller stångmatarmagasin

• Sprutpistol för kylvätska

• DMG-indikatorlampa, 4-vägs (stapellampa)

• Elektrisk/mekanisk anslutning för oljedimavskiljare

• Automatisk drift av skjutbar huv

• EDS tryckvakt för spännanordning

• DMG Netservice (ombord)

• "Grönt ljus för din maskin" förinstallerat på styrenheten (status/indikering)
