LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Tekniska data

• Maskintyp: Horisontellt bearbetningscenter med dubbla spindlar

• Styrenhet: Siemens SINUMERIK 840D sl

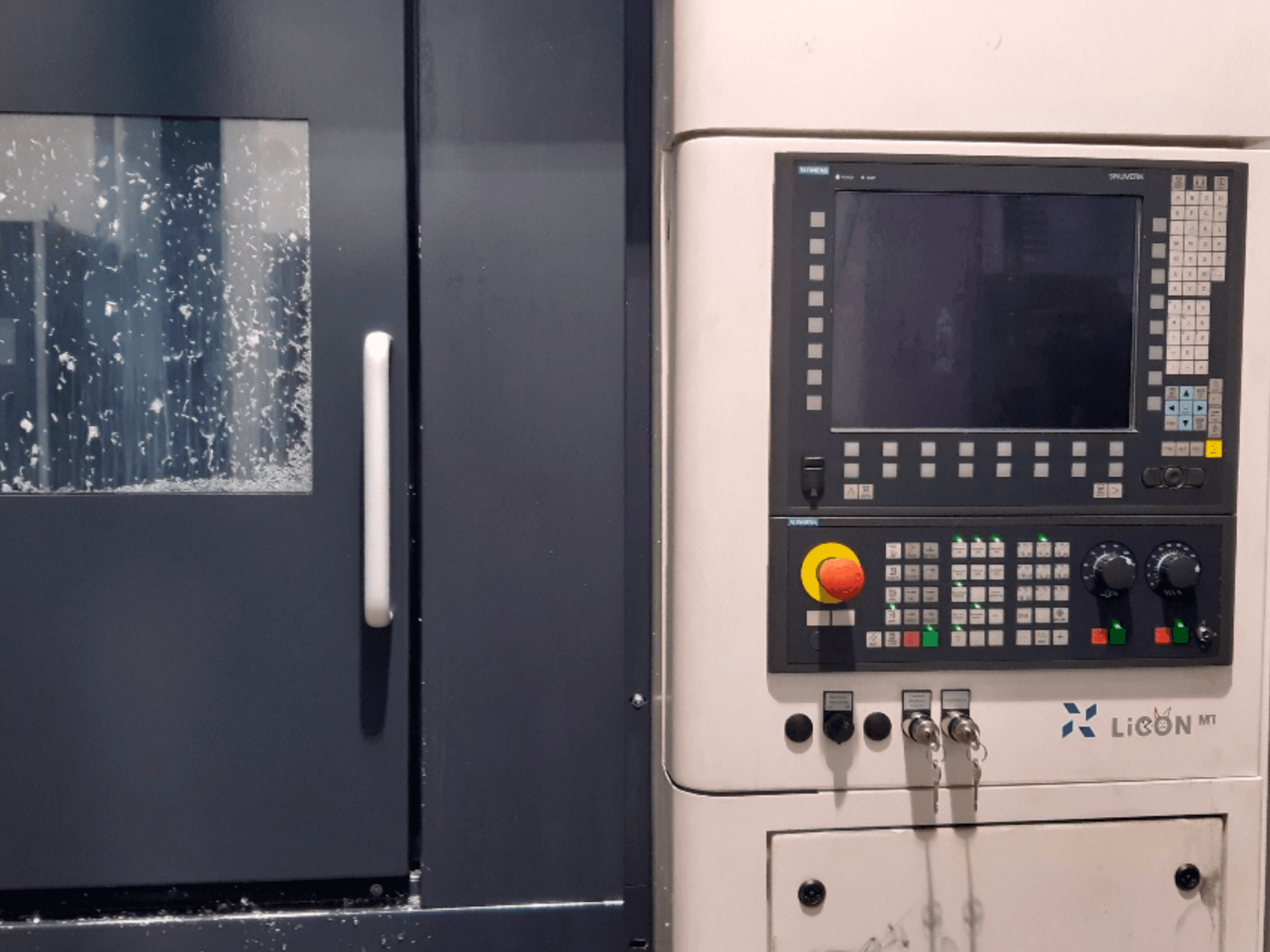

• Manöverpanel: Siemens OP15T med integrerad TCU

• ECO-läge

• Fjärrdiagnostik (eWON-router)

• PROFIBUS-gränssnitt för automatisk lastning av arbetsstycken

• Signaltorn (3-färgad LED)

Förflyttningsområden

• X-axelns rörelseområde: 750 mm

• Y-axelns rörelseområde: 660 mm

• Z1-axelns rörelseområde: 650 mm

• Z2-axelns rörelseområde: 650 mm

Snabbförflyttning

• X-axel: 60 m/min

• Y-axeln: 60 m/min

• Z1/Z2-axlar: 90 m/min

Axelprestanda

• X-axelns acceleration: 6 m/s²

• Y-axelns acceleration: 6 m/s²

• Z1/Z2-axelns acceleration: 9 m/s²

• Matningskraft X: 15 000 N

• Matningskraft Y: 15 000 N

• Matningskraft Z1/Z2: 10 000 N

• Positioneringsnoggrannhet: 8 µm

Spindel

• Antal spindlar: 2

• Precisionsmotorspindlar

• Verktygshållare: HSK-A63 (DIN 69893-1)

• Spindelhastighet: 12 000 rpm

• Spindeleffekt: 37 kW (40 % ED)

• Spindelmoment: 85 Nm (40 % ED)

• Maximalt vridmoment: 100 Nm

• Direktdrift

Axlar / svängsystem

• 2 NC-styrda B-axlar

• 2 NC-rotationsaxlar (A-axlar)

• Svängningsområde: 0°–180°

• Svängtid (0°–180°): ca 5 s

Teknik

• Oberoende X-, Y- och Z-axlar för båda spindlarna

• Separat direktmätningssystem för varje axel

• Oberoende Z-axelkorrigeringsområde: 5 mm

Verktygsmagasin

• 96 verktygsstationer (2 × 48)

• Maximal verktygslängd: 400 mm

• Maximal verktygsdiameter (närliggande fack upptagna): 80 mm

• Maximal verktygsdiameter (intilliggande fack fria): 250 mm

• Maximal verktygsvikt: 20 kg

Smörjning

• Automatisk central smörjning

• 5-kanals mediaöverföring (olja eller luft)

Kylning / kylvätska

• 70 bar kylvätska genom spindeln

• Kylvätsketankens volym: 2 300 l

• Kylvätskeflöde: 400 l/min

• Högtryckspump: 15 kW

• Automatisk påfyllning av kylvätska

• Rengöringssystem för kylvätska

• Vattenkylning

• Kylvattentemperatur: 22 °C

• Kylvattnets flödeshastighet: 800 l/h

Spånavledning

• Spåntransportör av skraptyp

• Spåntransportörens utmatningshöjd: < 1 150 mm

• Anpassad för torrbearbetning

• Kompatibel med MMS (minimalt smörjmedel)

Elektriska data

• Strömförsörjning: 400 V / 50 Hz

• Styrspänning: 24 V DC

• Ansluten effekt: 150 kW

Övriga funktioner

• Gränssnitt för automatisk inmatning av arbetsstycken

• Automatisk verktygsväxlare

• Sluten maskinhölje

• Maskinbelysning

• Pneumatisk utrustning

• Energiövervakningssystem

• Automatiska mediaanslutningar

• Modulär maskinkonstruktion

Ytterligare information

• Motorspindel 11 byts ut vecka 19/2024

• Motorspindel 12 byttes ut vecka 24/2023
