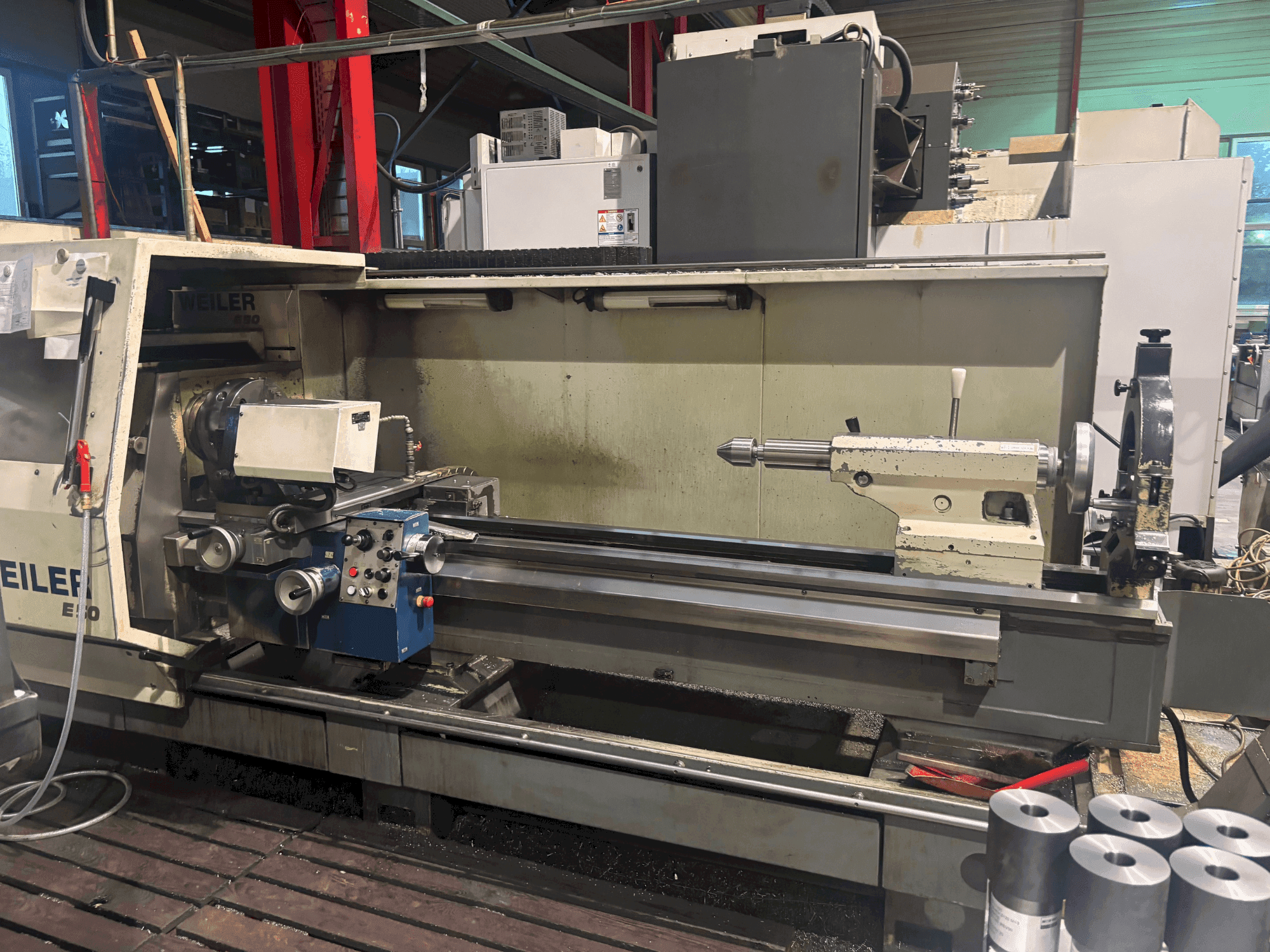

Weiler - E50 AT-TUR-WEI-2009-00001

Fördelar med maskinen

Kvalitativa fördelar med maskinen

• Spindeldiameter i det främre lagret: 120 mm

• Spindelhål: 83 mm

• Huvudspindelns inre kon: metrisk 90

• Matningsområde i längdriktningen och i planriktningen: 0–20 mm/varv

• Matningskraft i längdriktningen: 10 000 N

• Matningskraft i tvärriktningen: 7 000 N

• Ingångshastighet längsgående/tvärgående: 10/7 m/min eller 5/3,5 m/min

• Metriska gängor: 0,1–400 mm

• Tumsgängor: 1/4"–56 g/1"

• Modulgängor: 0,125–28

Tekniska fördelar med maskinen

• Drivkraft (60 % / 100 % ed): 20/17 kW

• Max. vridmoment vid svarvspindeln: 1 600 N·m

• Växelsteg I: 1–625 min⁻¹

• Växelsteg II: 4–2 500 min⁻¹

• Bäddbredd: 350 mm

• Spindeldiameter: 80 mm

• Spindelns slaglängd: 200 mm

• Spindelns inre kon: mk 5

• Vridverktygets tvärsnitt (höjd/bredd): 32 × 25 mm

• Spindelhuvud enligt DIN 55027: storlek 8

Ytterligare information

• Maskinen är fortfarande i drift

• Maskinen har fungerat effektivt i 1-skiftsdrift sedan den köptes in

• Maskinens fotavtryck är 2,8 m x 5,2 m, där de 2,8 m redan inkluderar 600 mm som arbetsstation

• Alla manualer finns tillgängliga

Tillvalsutrustning (mot extra kostnad):

• Chucken inkl. hårda och flera uppsättningar mjuka backar

• Bakdocka

• Verktyg

• Stödstativ
