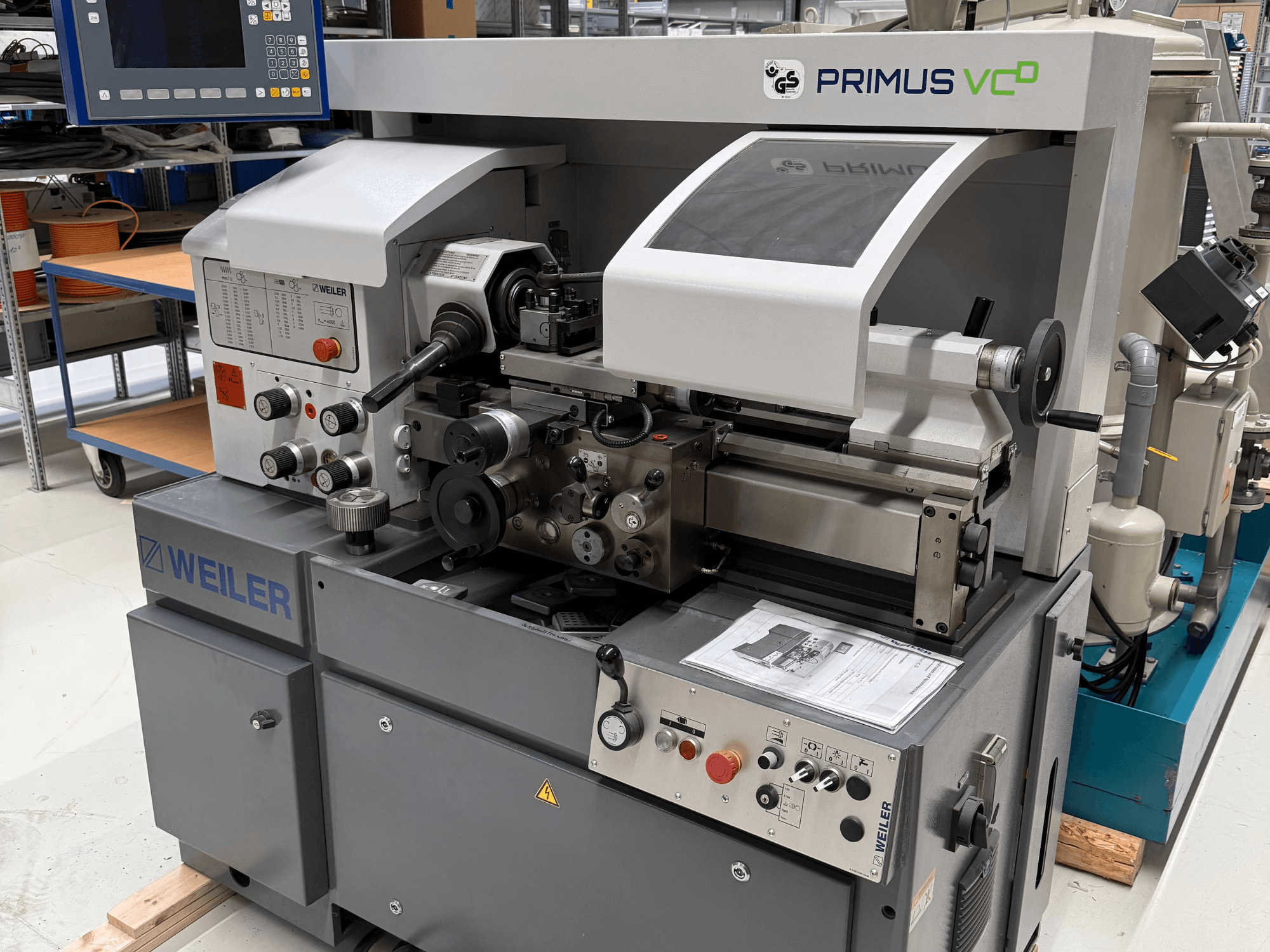

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Maskintyp: Centersvarv

• Svarvlängd / avstånd mellan centrum: 500 mm

• Svängradie över bädd: 280 mm

• Svängradie över tvärsliden: 150 mm

• Spindelnos (DIN 55027): Storlek 5

• Framlagrets diameter: 70 mm

• Spindelhål: 43 mm

• Huvudspindelns inre kon: ME 50

• Drivkraft (100 % arbetscykel): 4 kW

• Spindelhastighetsområde: 30 – 4 000 rpm

• Antal matningshastigheter: 24

• Längsmatningsområde: 0,02 – 0,63 mm/varv

• Tvärmatningsområde: 0,006 – 0,20 mm/varv

• Metriskt gängområde: 0,25 – 8 mm

• Tommegängområde: 80 – 2 TPI

• Modulgängområde: 0,25 – 4 modul

• Gängområde för diametralt delningsavstånd (DP): 200 – 5 DP

• Spindeldiameter på bakdockan: 40 mm

• Bakdockans spindelslag: 85 mm

• Bakdockans kon: MT3

• Driftspänning: 400 V

• Styrspänning: 24 V DC

• Ansluten belastning: 7,5 kVA

• Nominell ström: 15,5 A

• Frekvens: 50 Hz

• Huvudsäkringar: 25 A

• Maskinens vikt: 1 050 kg

• Maskinens mått (L × B × H): 1 570 × 890 × 1 700 mm

Tilläggsutrustning

• 4-läges snabbväxlingsverktygshållare PARAT storlek 1, inkl. 1 × WD 1/12 verktygshållare

• 2 × WD 1/12 verktygshållare

• Spakmanövrerad spännhylschuck för 173 E-spännhylsor

• 13 × 173 E-spännhylsor, spännvidd: 3–15 mm (i steg om 1 mm)

• Fast stöd med rullklämmor, kapacitet: 15–100 mm

• Rörligt spånskydd med insynsfönster

• 8 × nivelleringselement
