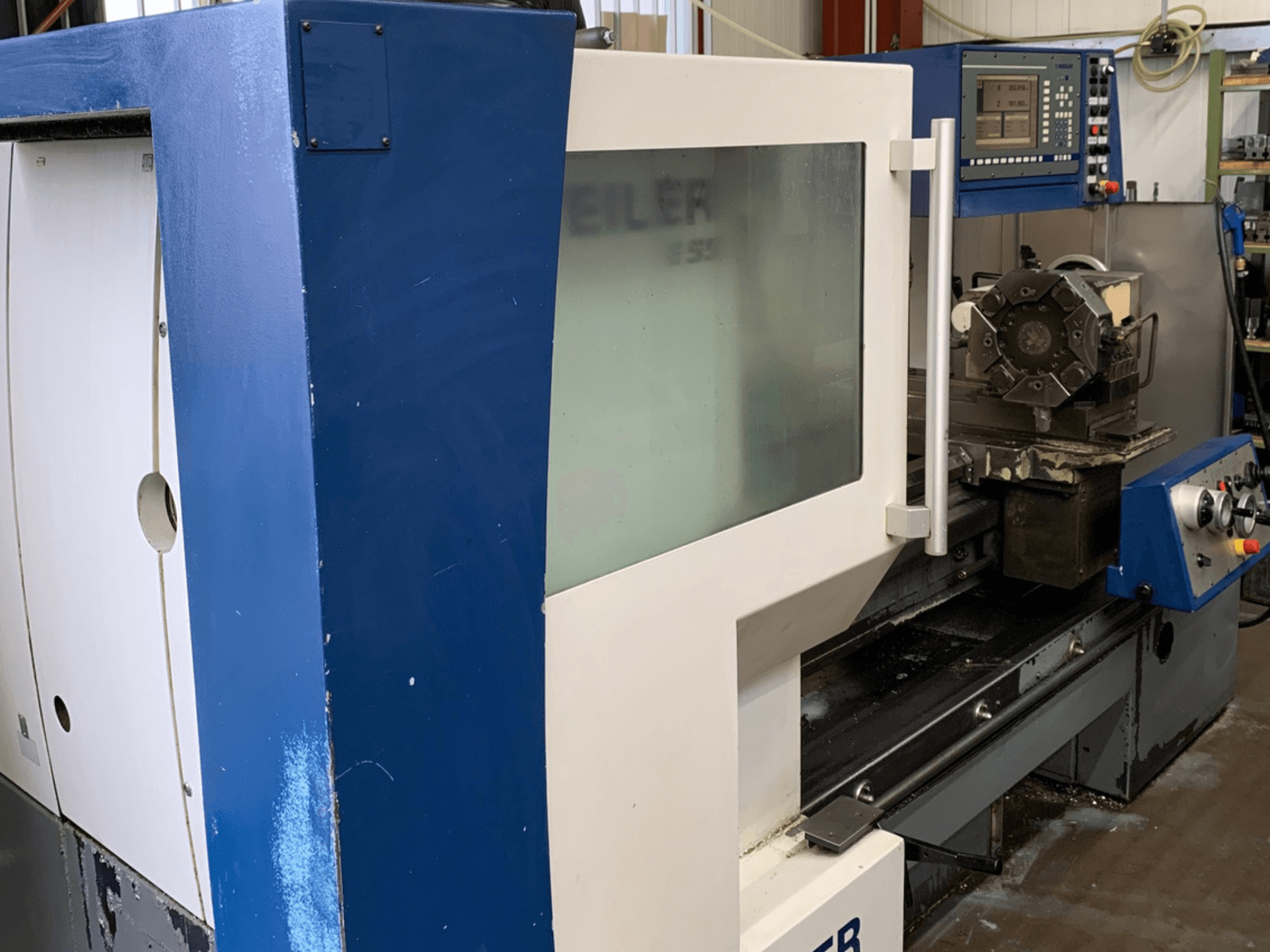

Weiler - E55X1000 DE-TUR-WEI-2007-00002

• Invändig avsmalning: Metrisk 90

• Spindeldiameter i främre lager: 120 mm

• Spindelborrning: 83 mm

• Flänsens diameter: 500 mm

• Maximal svarvdiameter: 315 mm

• Maximalt vridmoment: 1600 Nm

• Verktygssystem: Sauter 8-faldig

• Antal verktygspositioner: 8

• Storlek på verktygsskaft: 32 x 25 mm

• Revolvergränssnitt: Capto C4

• Antal planslider: 1

• Centrumavstånd: 1100 / 2100 mm

• Svarvningslängd: 340 mm

• Avsmalning av dubbdocka: MK 5

• Pinoldiameter för dubbdocka: 80 mm

• Slaglängd för dubbdocka: 200 mm

• Maximal rörelse för dubbdockan: 1000 / 2000 mm

• Hastigheter vid kontinuerlig drift (S1):
  Växelsteg I: 89 rpm
  Växelsteg II: 355 rpm

• Utsläppsnivå: 80 dB(A)

• Driftspänning: 400 V

• Styrspänning: DC 24 V

• Ansluten belastning: 30 kVA

• Nominell ström: 43 A

• Frekvens: 50 Hz

• Huvudsäkringar: 50 A

• Anmärkning: Kulskruven i Z-axeln ger ifrån sig ljud, men måttnoggrannheten påverkas inte

Ytterligare utrustning

• Extraktionssystem
