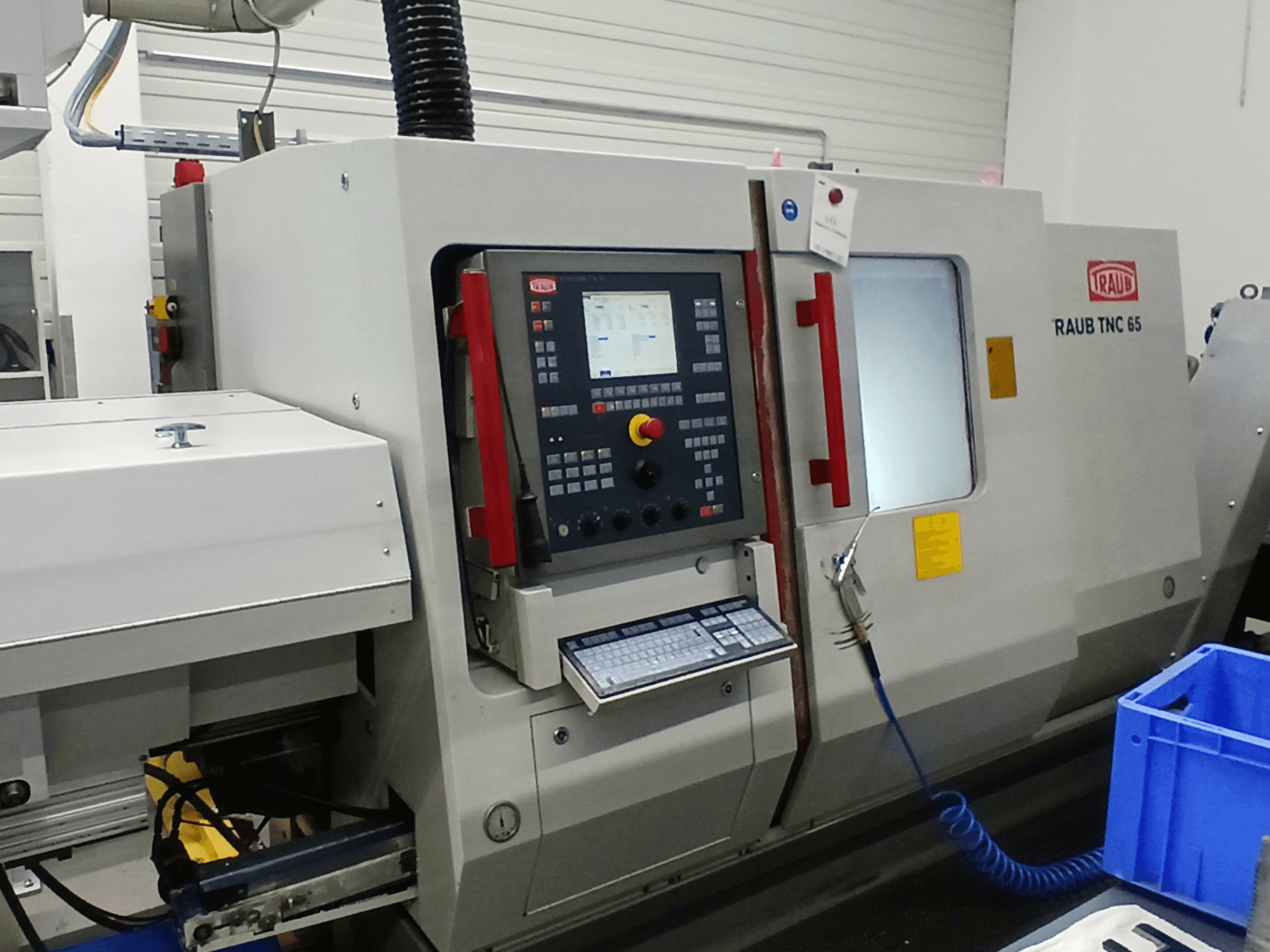

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Styrsystem: TX8i med 64-bitars RISC högpresterande processor och ytterligare PLC högpresterande processor, integrerad PC
- TX8i-styrning med TFT-färgplattskärm och elektronisk handratt
- Multi-range transformator för 460V / 400V / 380V / 220V / 200V, 50 Hz
- Maskinens driftspänning: 400V 50 Hz
- Driftspänning för tillbehör: 230V 50 Hz
- Styrspänning: 24V DC
- Utformad för bearbetning av metaller och plast med definierad skäregg
- Maximal svarvlängd: 450 mm
- Borrning i huvudspindel: 65 mm
- Genomgående hål i spindeln: 65 mm
- Maximal spänndiameter beroende på spännhylsesystem: 60 mm
- Främre lagerdiameter: 66 mm
- Standard spännhylsa: DIN 6343
- Maximal fastspänningsdiameter: 65 mm
- Vridmoment i huvudspindeln: 230 Nm
- Huvudspindel C-axel numeriskt styrd
- X-axelns snabbförflyttning/matningshastighet: 7,5 m/min
- X-axelns matningskraft vid 100% arbetscykel: 5000 N
- Kulskruv för X-axel: 32×5 mm
- Z-axel snabb traversering/matningshastighet: 10 m/min
- Z-axelns matningskraft vid 100% arbetscykel: 8000 N
- Kulskruv för Z-axel: 32×10 mm
- Y-axelns snabbföring/matningshastighet: 3 m/min
- Y-axelns rörelse: ±35 mm
- Y-axelns matningskraft vid 100 % intermittens: 8000 N
- Kulskruv för Y-axeln: 25×5 mm
- Verktygsstationer: 10 (14 som tillval)
- Storlek på verktygshållare: Ø30×55 mm
- Alternativ storlek på verktygshållare: Ø25×48 mm
- Verktygsskaftets storlek: 20×20 mm
- Alternativ storlek på verktygsskaft: 16×16 mm
- Motspindelns maximala hastighet: 4000 rpm
- Motspindelns maximala fastspänningsdiameter: 65 mm
- Motspindelns effekt: 11 kW
- Motspindel konstant effektintervall: 1:8
- Vridmoment för motspindel: 210 Nm
- Motspindelns snabba hastighet för travers/matning: 10 m/min
- Motspindelns rörelse: 520 mm
- Matningskraft för motspindel vid 100% arbetscykel: 6000 N
- Kulskruv för motspindel: 32×20 mm
- Motspindel C-axel med hastighetssynkron styrning
- Verktygsdrivning revolver 1: 3,1 kW, 4000 rpm
- Verktygsdrivning revolver 2: 3,1 kW, 4000 rpm
- Verktygsövervakning TX8i med slitage- och brottkontroll via axelmotorövervakning
- Gängskärning utan kompenseringschuck
- TRAUB Polyform-programvara för fräsprogrammering med C-axel (front, längsgående, cylindrisk yta)
- Förberedelse för Ethernet-nätverksanslutning med RJ45-gränssnitt
- Programvara för Z/V-axelns motspindel med definierat slutläge (planöverföring)
- Hydraulsystemets tryck: 70 bar
- Hydraulisk tankkapacitet: 70 l
- Kylvätskepumpens tryck: 12 bar
- Kylvätsketankens kapacitet med spåntransportör: 435 l
- Elektrisk ansluten belastning: 39 kW
- Maskinvikt med motspindel och elskåp: 5200 kg
- Bullernivå: 73 dB(A)
- Tillåten omgivningstemperatur: 5-40 °C
- Maximal relativ luftfuktighet vid 40 °C: 50 %
- Arbetsområde tornsektion: 450 mm
- Arbetsområde till motspindel: 520 mm
- Totalt arbetsområde: 728 mm
- Minsta avstånd F till konturen på motspindeln: 127 mm

- Maskinen har en Y-axel på revolver 1, men inte på revolver 2

Ytterligare utrustning

- Avlastningsanordning för arbetsstycken med gripdon i revolver 2
- Gångjärnsförsedd bandtransportör för spån, utmatningshöjd 1200 mm
- Högtryckskylsystem med programmerbara trycksteg 20 / 5 bar
- Förberedelse för utsugs- och filtersystem, anslutning Ø200 mm, 400V uttag
- Förberedelse för stångmatargränssnitt DNH 61
