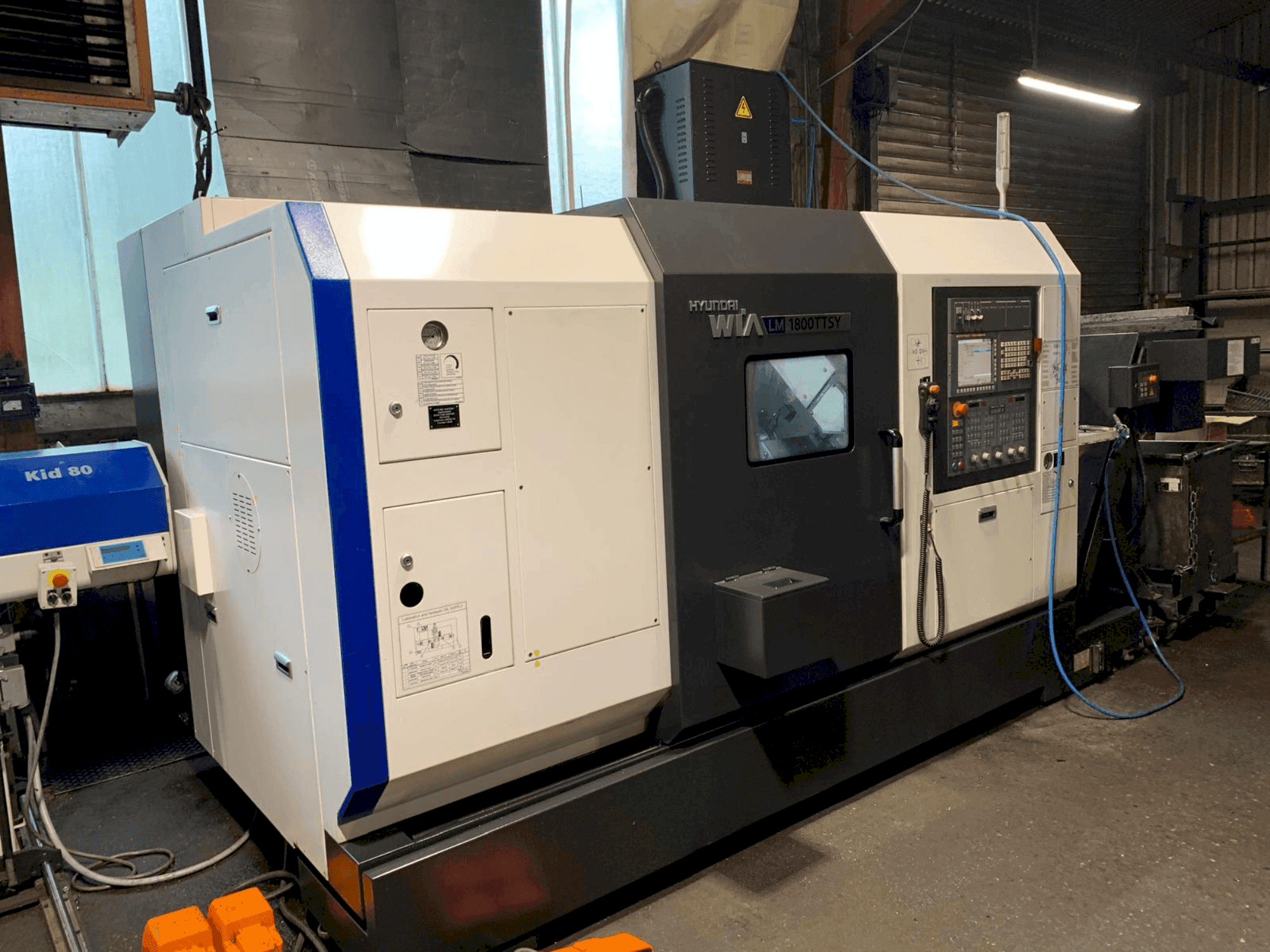

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Tilläggsutrustning

• USB-gränssnitt
• Trefärgat signalljus
• 1 uppsättning mjuka klämmor
• CHIP CONVEYOR HS med sidoutmatning
• Transformator inkl. kabel
• Manuell tryckluftspistol
• Gränssnitt för stångmatare // Gränssnitt för stångladdare
• Detaljuppsamlare för huvudspindeln
• Detaljavlastare: System för avlastning av detaljer från motspindeln inkl. transportband för detaljer
• Utmatare för arbetsstycken / Arbetsstyckets dm: 230 mm / Arbetsstyckets X: 673 mm

Maskinens fördelar

Tekniska fördelar med maskinen

• Linjär (z) och planstyrd (x/y) 45 grader
• Svarvningsdiameter: 230 mm // svarvningslängd: 673 mm
• Chuckstorlek för båda spindlarna: 8 tum (~210 mm)
• Revolverhuvudets c-axel, 0,001° // revolverhuvudets y-axel, ±50 mm – övre revolverhuvud
• Drivna verktyg: 5 000 varv/min, 5,5 kW
• 1 x axiellt drivna verktyg // 1 x radiellt drivna verktyg
• Automatisk verktygssensor
• Kylvätsketank 270 liter // standardkylvätskemunstycke
• Intern kylning 30 bar
• 30 bar kylvätskepump (60 Hz)

Ytterligare information

Avsevärt reducerad interferenskontur Bättre åtkomst till arbetsstycket Stabilisering av arbetsstycket genom axiell dragkraft mot arbetsstycksstoppet Chucktyp: SPANNTOP mini Chuckmodell: Axzug Chuckstorlek: 65 Standard för kort kon: DIN ISO 702-1 Storlek på kort kon: Storlek 6 Spännanordningens längd: 155,00 mm Framdiameter: 111,00 mm Maximal ytterdiameter: 165,00 mm Spännposition: 65,00 mm Spännanordningens gänga: M102x1,5 Grundläggande anslagskonstruktion: Fastspänd Manövreringstyp: Motordriven Ytterligare chuckalternativ: Ja Montering av främre anslag: Ja Balanskvalitet: 4,0 Dragrörsadapter enligt ritning För spännanordning [ZCHN]: A054288.0009C Anslutning [för klämdon]: Invändig gänga Gängbeteckning för klämdon: M102x1,5 Gänglängd för klämdon: 17,00 mm Gängposition på klämdon: 65,00 mm Maximal manövreringskraft: 65,00 kN Maskinstillverkare: Hyundai WIA Maskinbeteckning: LM1800TTSY-HSP Anslutning [för dragrör]: Utvändig gänga Gängbeteckning: M74x1,5 Gänglängd: 40,00 mm Dragrörets främre läge: 57,50 mm Klämcylinderns slaglängd: 17,50 mm Spindelhålets diameter: 76,00 mm Dragrörets innerdiameter: 66,00 mm SPANNTOP mini Axfix 65 KK6 Chucktyp: SPANNTOP mini Chuckmodell: Axfix Chuckstorlek: 65 Standard för kort kon: DIN ISO 702-1 Storlek på kort kon: Storlek 6 Chucktyp: SPANNTOP mini Chuckmodell: Axfix Chuckstorlek: 65 Standard för kort kon: DIN ISO 702-1 Storlek på kort kon: Storlek 6 Längd på spännanordning: 138,00 mm Framdiameter: 119,00 mm Maximal ytterdiameter: 167,00 mm Spännposition: 50,00 mm Gänga på spännanordningen: M94x1,5 Grundläggande anslagskonstruktion: Fastspänd Manövreringstyp: Motordriven Ytterligare chuckalternativ: Ja Montering av främre anslag: Ja Balanskvalitet: 4,0 Dragrörsadapter enligt ritning För spännanordning [ZCHN]: A071618.0004C Anslutning [för klämdon]: Invändig gänga Gängbeteckning för klämdon: M94x1,5 Gänglängd för klämdon: 17,00 mm Gängposition på klämdon: 50,00 mm Maximal manövreringskraft: 45,00 kN Maskinstillverkare: Hyundai WIA Maskinbeteckning: LM1800TTSY-GSP Anslutning [för dragrör]: Utvändig gänga Gängbeteckning: M74x1,5 Gänglängd: 40,00 mm Dragrörets främre position: 57,50 mm Klämcylinderns slaglängd: 17,50 mm Spindelhålets diameter: 76,00 mm Dragrörets innerdiameter: 66,00 mm
