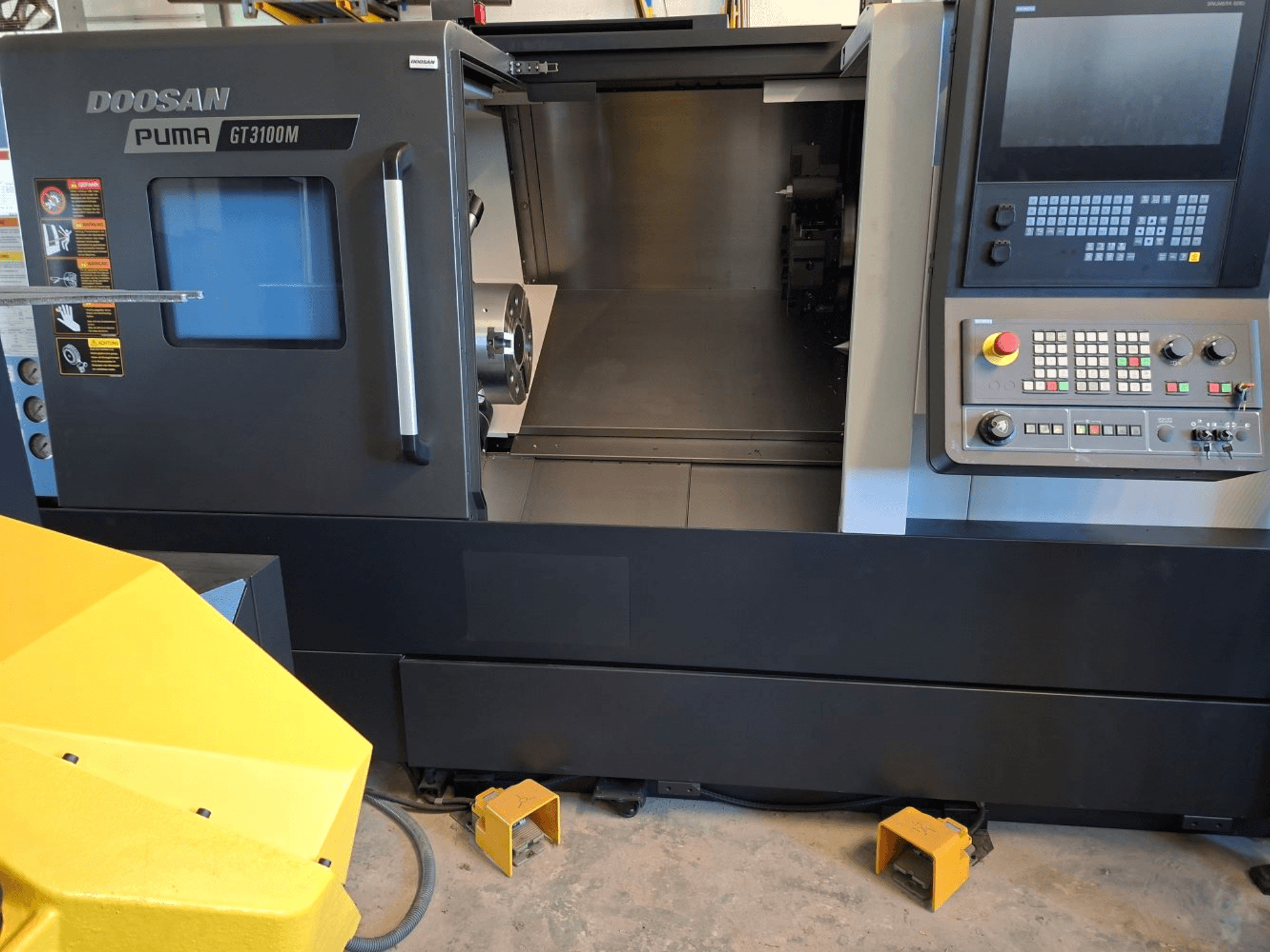

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

Siemens S828D-pekskärm med ShopTurn-programvara och 15-tums skärm

3-axlig CNC-svarv med horisontell svarvning, drivna verktyg och bakdocka

C-axelns huvudspindel: 360° upplösning 0,001°

C-axelns hastighet: 200 rpm

C-axelns vridmoment: ca 1162 Nm

Svängdiameter över bädd: 720 mm

Svängdiameter över tvärsliden: 590 mm

Maximal svarvdiameter: 376 mm

Maximal svarvningslängd: 725 mm

Huvudspindelns hål: 115 mm

Stångkapacitet: 103 mm

Spindelnos: ASA A2-11

Max vridmoment: ca 1112 Nm

Snabbmatning X-axel: 24 m/min

Snabbförflyttning Z-axel: 30 m/min

Matningskraft X-axel: 9 465 N

Matningskraft Z-axel: 17 379 N

Diameter på trebackschuck: 305 mm med mjuka backar

Verktygsrevolver med 12 stationer och BMT65P-verktygshållare

Maximal hastighet för drivet verktyg: 5 000 varv/min

Drivet verktygs effekt: ca 7,7 kW

Vridmoment för det drivna verktyget: ca 75 Nm

Bakdocka med spindeldiameter: 100 mm

Spindelslag: 100 mm

Hydrauliskt spännsystem med ihålig cylinder

Maskinbädd i gjutet monoblock av gjutjärn, Meehanite-konstruktion

30° lutande bäddutformning

Härdade och slipade styrskenor med friktionsminskande beläggning

Automatisk centralsmörjning

Kylvätskesystem: 7 bar tryck

Kylvätsketankens volym: ca 235 liter

Hydrauliktank: ca 20 liter

Helkapsling med belysning av arbetsområdet

Gränssnitt för stångmatare

Oljeavskiljare

Elektronisk säkerhetskoppling för X- och Z-axlarna

Elanslutning: 400 V, 3-fas, 50 Hz

Total effekt: ca 47 kVA

Oanvänd (i nyskick)

TILLVAL: HALTER LoadAssistant Universal Big 70 (robot)

• Gripdon för Doosan Universal Big 70

• Rotationsstation

• Arbetsstycksstöd

• Bottenplatta 23 mm / 175 mm Big 70

• Maskinanslutningsbox

• (https://www.gindumac.de/produkt/halter-loadassistant-universal-big-70_DE-ROB-HAL-2022-00001)
