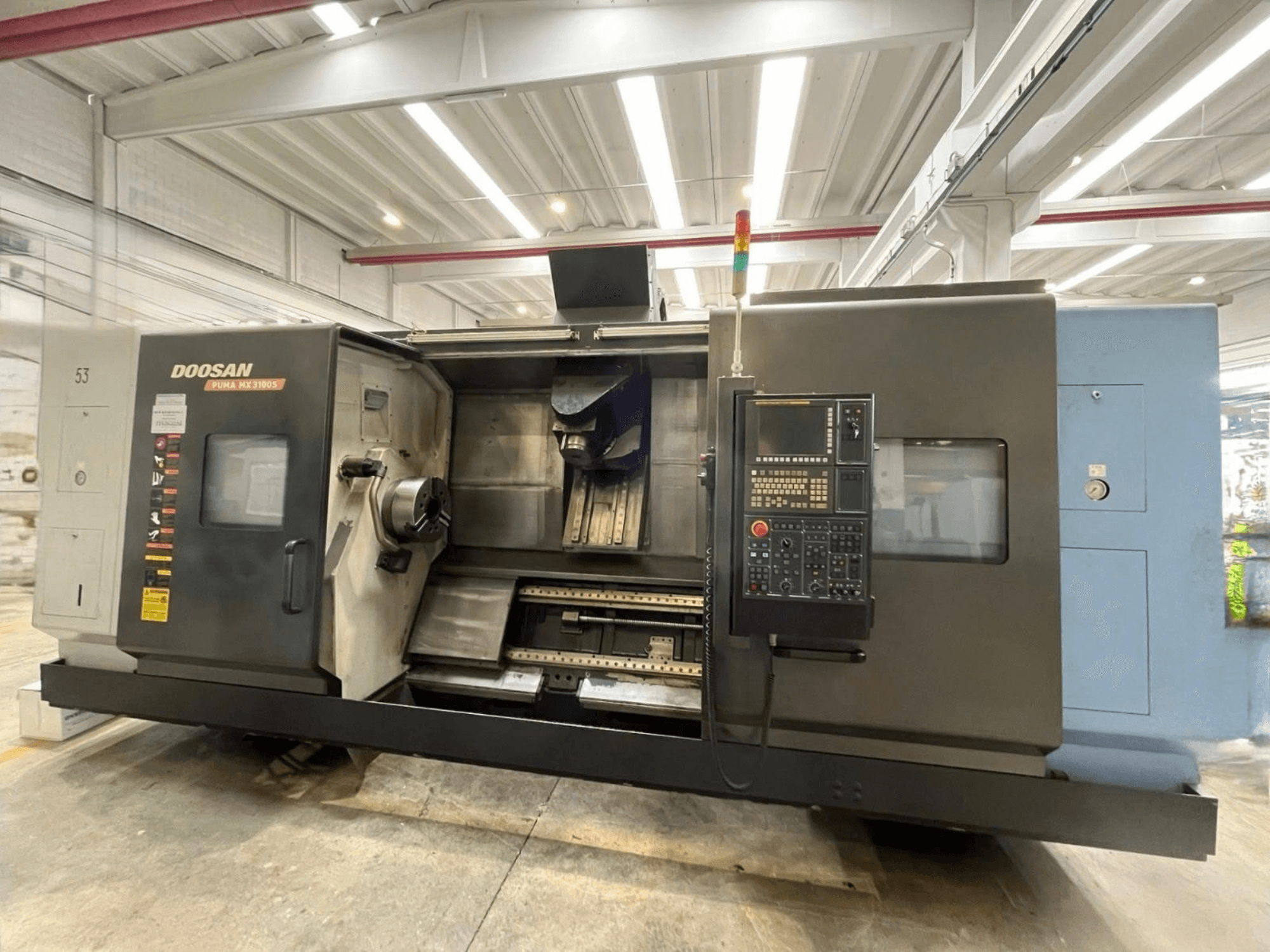

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Bädd: Gjutjärn med linjära rullstyrningar på alla axlar

Vänster spindel (huvudspindel)

• Spindelnos: ASA A2-11

• Chuck: Hydraulisk 3-backschuck, Ø315 mm

• Max tillgänglig effekt vid: 238 rpm

• Max vridmoment: 1 003 / 1 203 Nm

• Inbyggd spindelmotor; främre lager Ø160 mm

• Spindelhål: 115 mm; dragrörets innerdiameter: 103 mm

• C1-positionering: kontinuerlig/interpolerad, upplösning 0,001°, hydraulisk spindellåsning

Höger spindel (under)

• Spindelnos: ASA A2-8

• Chuck: Hydraulisk 3-backschuck, Ø254 mm

• Varvtal: 40–4 000 rpm

• Motoreffekt (lågt/högt elektroniskt område): 15/22 kW | 22/26 kW

• Max tillgänglig effekt från: 450 rpm

• Max vridmoment: 398 / 539 / 700 Nm

• Inbyggd spindelmotor; främre lager Ø130 mm

• Spindelhål: 86 mm; dragrörets innerdiameter: 77 mm

• C2-positionering: kontinuerlig/interpolerad, upplösning 0,001°, hydraulisk spindellåsning

Axelslag

• B (rotation av övre revolver): 240° (±120°)

• A (högergång för spindeln): 1 550 mm

• C1/C2 (spindelns rotation): ±360°

Snabbförflyttning / matning

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• A-axel: 30 m/min

• B-axelns rotation: 42 varv/min

• C1-/C2-axlar: 400 varv per minut

• Interpoleringsmatning X1/Z1: upp till 500 mm/varv

Rörligt övre revolverhuvud / frässpindel

• B-axeldrivet vändbart huvud med Roller Gear Cam (RGC)

• Bearbetning på antingen vänster eller höger spindel

• B-axelns upplösning: 0,001°; upp till 4-axlig simultan bearbetning med FANUC 31i-A

• Mekanisk låsning enligt Hirth: huvudorientering 5°; spindelorientering för verktyg med flera skär 30°

• Spindelgränssnitt: Capto C6 (dubbelkontakt)

• Varvtal: 60–12 000 rpm

• Motoreffekt (lågt/högt elektroniskt område): 10/15/18,5 kW | 15/18,5/22 kW

• Maximal tillgänglig effekt från: 1 500 rpm; maximalt vridmoment: 64 / 96 / 118 Nm

• Inbyggd motor; luftsensor för bekräftelse av verktygsspänning

• Centraliserat kylsystem; styv gängning

Automatisk verktygsväxlare

• Typ: Golvmonterad, dubbelarm; lång Z-rörelse i verktygsmagasinet

• Drivningar: Servodriven verktygsväxlingsarm och rotation av verktygskedjan

• Kon: Capto C6

• Verktygsbytestid: verktyg till verktyg 1,8 s; spån till spån 10 s

• Maximal verktygsdiameter: 130 mm (tom plats intill) / 90 mm (upptagen plats intill)

• Maximal verktygslängd: 400 mm

Bearbetningskapacitet

• Max svängradie över bädd: 1 000 mm

• Max svängradie över släde: 700 mm

• Maximal svarvdiameter från chucken: 670 mm (övre huvudet vid 0°) / 760 mm (övre huvudet lutat)

• Maximal svarvningslängd mellan centrum: 1 500 mm

• Max avstånd mellan spindelnäsor: 1 540 mm

• Genomgående hålkapacitet på Y-axeln: Ø230 mm (±115 mm)

• Maximal stångkapacitet: vänster Ø102 mm; höger Ø76 mm

• Maximal vikt för icke-stött arbetsstycke: vänster 400 kg; höger 220 kg

Kylvätska och standardutrustning

• Högtryckskylvätska genom övre spindel: 12 bar

• Extern kylvätska till övre spindel: 8 bar

• Kylvätsketankens volym: 580 liter

• Automatiskt smörjsystem

• Centraliserat hydraulsystem med högeffektiv kylare

• Elskåp med värmeväxlare

• Belysning av arbetsområdet; 3-färgad varnings-/statuslampa

• Installationsutrustning; CE-försäkran om överensstämmelse

FUNCTIONSÖVERSIKT FANUC 31i-A CNC

• 10,4-tums LCD-färgskärm; utökat tangentbord

• Manuell Guide-i-dialogprogrammering

• Minsta programmerbar stegstorlek: linjär 0,001 mm; roterande 0,001°

• Elektroniskt handhjul: fast och bärbart

• Verktygskompensation: 499 par

• Konstant ythastighet; styv gängning

• Polär/cylindrisk/spiralformad interpolering; 3D-koordinatkonvertering

• FANUC Custom Macro B; 10 nivåer av subprograminbäddning

• Programminne: 512 KB; upp till 1 000 program

• Gränssnitt: RS-232C, minneskortplats, Ethernet

• Spindelsynkronisering mellan vänster och höger spindel

Tilläggsutrustning

• Spåntransportör: gångjärnsmodell, utmatning åt höger
