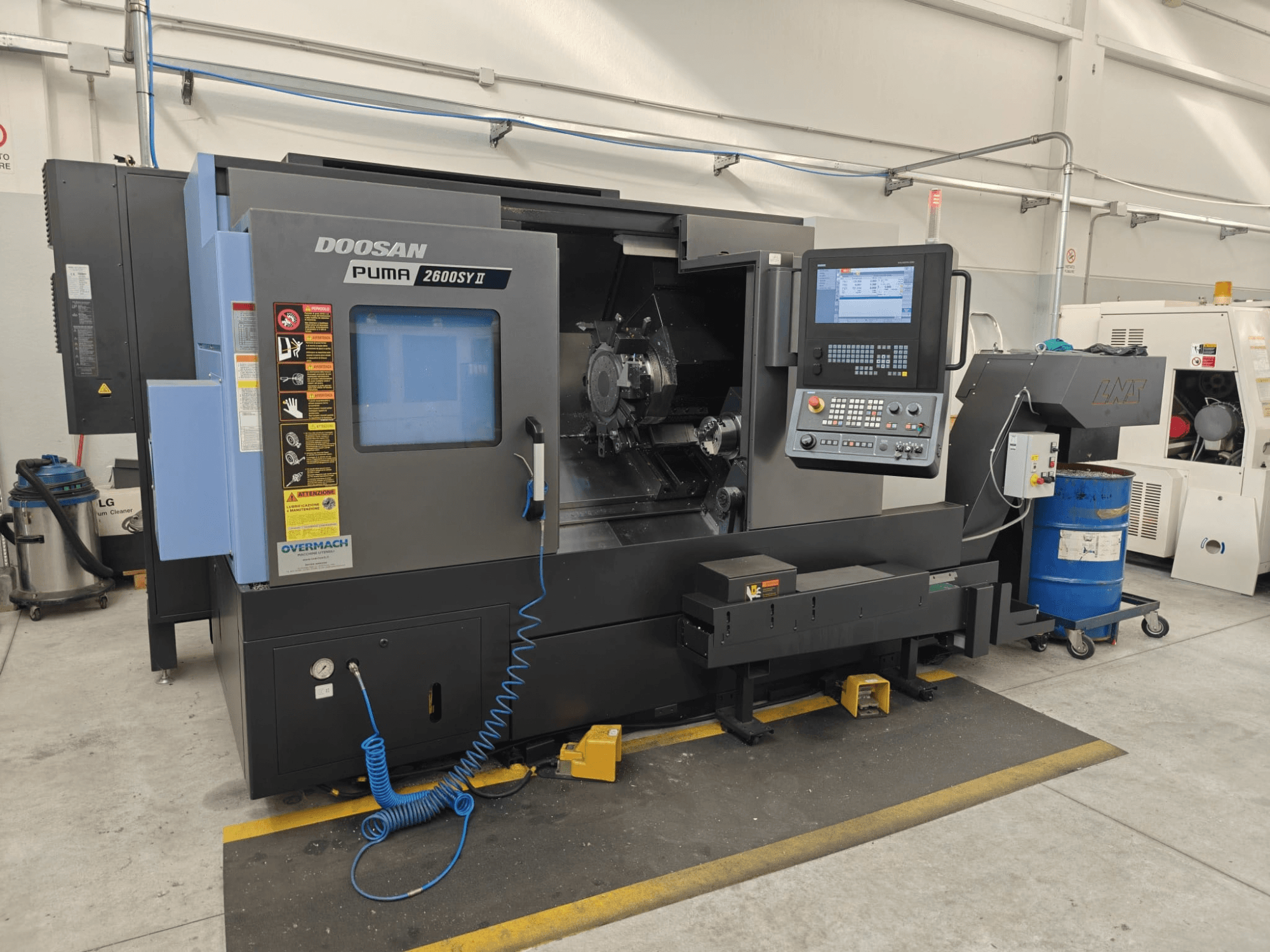

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Styrda axlar: X, Z, Y, B, C1, C2

• Snedställd bädd: 30°

Förflyttningar och snabbförflyttning

• B-axelns (subspindelns) rörelseområde: 830 mm

• C1-axel: ±360°

• C2-axel: ±360°

• Snabbförflyttning (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Huvudspindel

• Spindelnäsan: ASA A2-8

• Hydraulisk chuck: 254 mm, 3-back

• Max. vridmoment: 730 Nm

• Spindelhål: 91 mm

• Dragrörs innerdiameter: 82 mm

• Integrerad inbyggd spindelmotor

• C1-positioneringsupplösning: 0,001°

Subspindel

• Spindelnos: ASA A2-5

• Hydraulisk chuck: 170 mm, 3-back

• Varvtalsområde: 60–6 000 rpm

• Motoreffekt: 18,2 kW

• Max. vridmoment: 220 Nm

• Spindelhål: 62 mm

• Dragrörets innerdiameter: 50 mm

• Inbyggd motor

• C2-positioneringsupplösning: 0,001°

• Utmatningsslag: 120 mm

Bearbetningskapacitet

• Max. svängradie över bädden: 780 mm

• Max. svängradie vid framdörren: 680 mm

• Max. svängradie över släp: 630 mm

• Max. svarvdiameter: 376 mm

• Max. svarvningslängd mellan centrum: 760 mm

• Max. stångkapacitet, huvudspindel: 81 mm

• Max. stångkapacitet, hjälpspindel: 49 mm

• Fräsningskapacitet utanför centrum (Y-axeln): 105 mm (±52,5 mm)

• Max. vikt på fräsobjekt i friläge: 260 kg

• Max. arbetsstyckets vikt vid användning av hjälpspindeln: 520 kg

Revolverhuvud och drivna verktyg

• Revolvertyp: BMT-65

• Revolverhuvudets indexeringspositioner: 24

• Verktygsstationer: 12 (alla 12 drivna)

• Indexeringstid: 0,15 / 0,65 sek

• Svarvverktygets storlek: 25 × 25 mm

• Kapacitet för borrverktyg: Ø50 mm / Ø32 mm

• Drivna verktygs hastighet: 50–5 000 varv/min

• Effekt på det drivna verktyget: 4,1 / 7,79 kW

• Max. vridmoment för det drivna verktyget: 79,8 Nm

• ER-32-kapacitet: Ø3–20 mm

• Styv gängning: Ja
