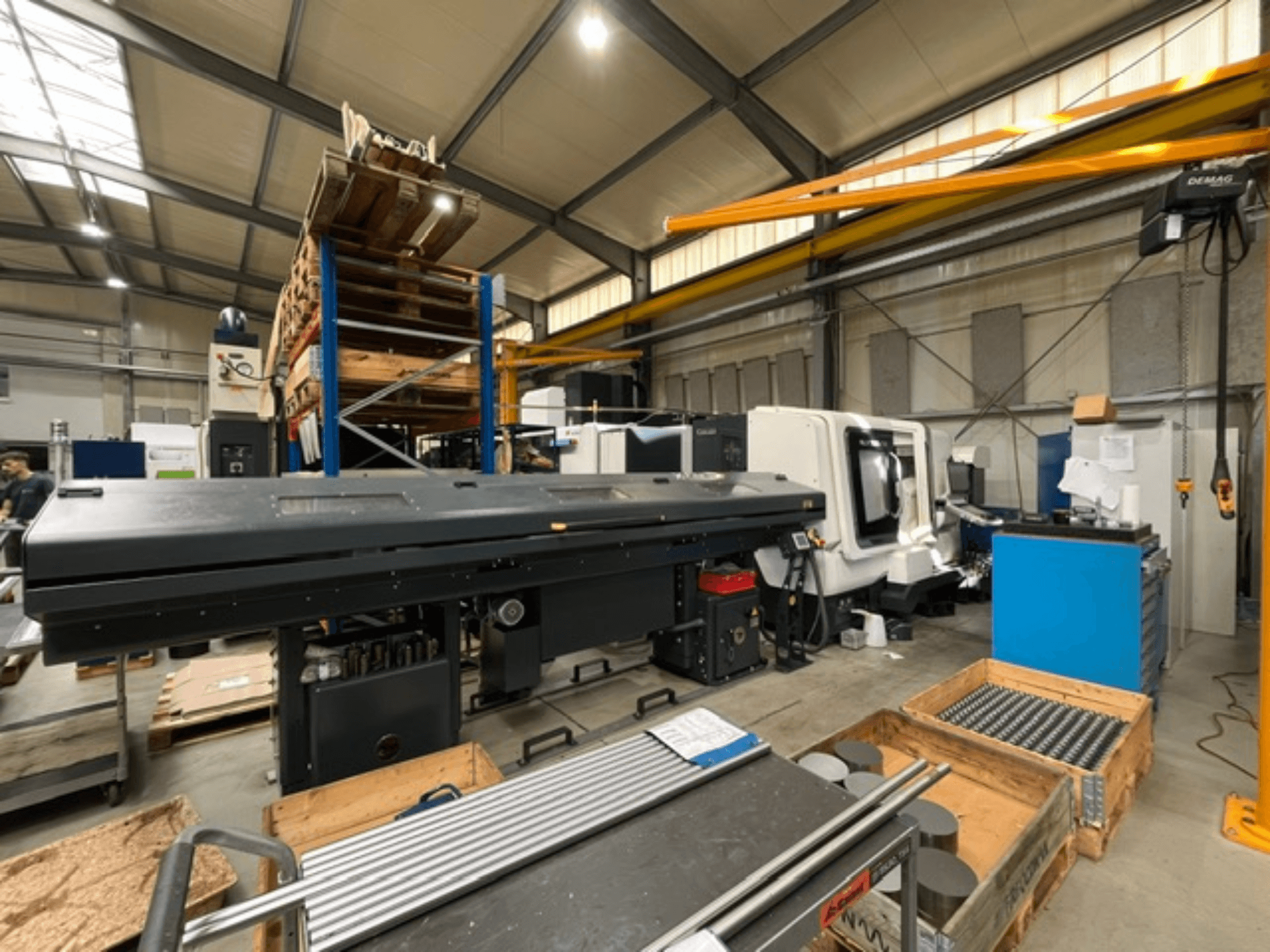

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

- Styrenhet: MITSUBISHI M730UM med CELOS (MAPPS V) på en 21,5-tums multitouchskärm av typen ERGOline Touch

- Svarvlängd: 700 mm

- Huvudspindel (spindel 1): 18,5/18,5/15 kW (25 % ED/50 % ED/kont.), 4 000 varv/min, JIS A2-8 spindelnäs, spindelhål Ø 91 mm

- Huvudspindelns chuck: 10" hydraulisk 3-backschuck (Kitagawa BR10A821, Ø254 mm) med ihålig klämcylinder (Ø80 mm stånggenomgång)

- Motsvarande spindel (spindel 2): 11/7,5 kW (25 % ED/kont.), 6 000 varv/min, JIS A2-5 spindelnos, Ø43 mm spindelhål

- Motspindelns chuck: 6" hydraulisk 3-backschuck (Kitagawa BR06A521E, Ø170 mm) med hel klämcylinder

- Revolverhuvud: 12-stationers BMT60-revolverhuvud med drivna verktyg på 10 000 varv/min (effekt 5,5/5,5/3,7 kW, vridmoment 40/30/14 Nm)

- Y-axelns rörelseområde: ±50 mm (snabbförflyttning 10 m/min)

- Direktmätsystem för X-axeln: Magnetiskt linjärskalasystem (upplösning 0,01 µm)

- Verktygsinställare: Manuell svängbar verktygsinställare för spindel 1 och avtagbar verktygsinställare för spindel 2

- Automatisering och detaljhantering: Integrerad detaljuppsamlare för huvud-/motsvarande spindel (upp till Ø80 mm x 200 mm, max 3 kg), transportband för utmatning av arbetsstycken, pneumatisk utkastare för arbetsstycken (spindel 2)

- Stångmatare och gränssnitt: Gränssnitt för stångmatare (flera märken) med Top Automazioni X-Files 380M 3 m stångmatare (max stångdiameter 80 mm)

- Kylvätske- och filtreringssystem: Spårbandstransportör för spån (utmatning på höger sida), 0,8 MPa högtryckspump för kylvätska, INTERLIT-pumpeenhet med 15 bar högtryckspump och dubbelpatronfilter, kylvätskepistol

- Tillbehör och gränssnitt: Gränssnitt för oljedimuppsamlare (anslutning Ø150 mm), 3-fas autotransformator (45 kVA, 400 V/200 V, 50 Hz), dubbel fotpedal för chuckmanövrering

- Maskinens driftstimmar (enligt HMI-avläsning):

- Maskinens drifttid: 8 120 timmar

- Programkörtid huvud 1: 3 751 timmar

- Sammanlagd skärtid för huvud 1: 1 904 timmar
