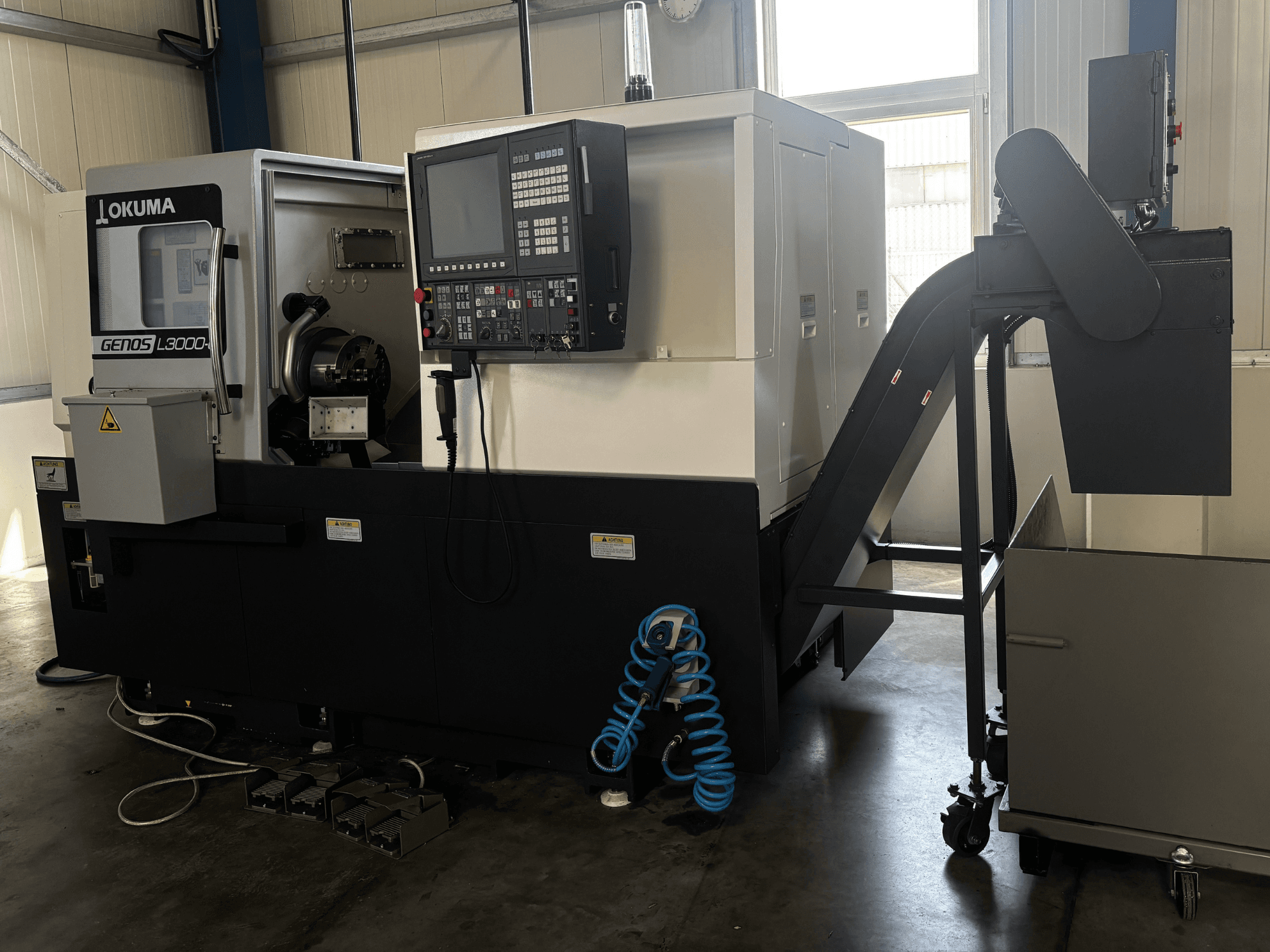

Okuma - GENOS L3000-e (Mx450)AT-TUR-OKU-2022-00001

- Driftstid: 521 timmar

- Spindelns driftstid: 347 timmar

- Styrenhet: OSP-P300LA-e / OSP P300L-R-TD-kit

- Huvudspindelmotorns effekt: 22 kW

- Huvudspindelns varvtal: 3 800 rpm

- Spännfäste: 10" ihåligt spännfäste (250 mm) typ N210A8

- Spindelhål: 80 mm

- Spindelnos: A8

- Svarvdiameter (VDI-revolver): 300 mm

- Max. svarvningslängd (VDI-revolver): 450 mm

- X-axelns slaglängd: 235 mm

- Z-axelns slaglängd: 520 mm

- C-axelns rörelseområde: 360° (upplösning 0,001°)

- Snabbmatningshastighet (X / Z): 25 000 / 30 000 mm/min

- Verktygsrevolver: V12 radiell revolver med drivna verktygsstationer (VDI40)

- Verktygsstationer: 12 (alla 12 kan vara drivna)

- Drivna verktygs effekt / vridmoment / varvtal: 7 kW / 23,7 Nm / 4 500 varv/min

- Bakdocka: NC-bakdocka (MT5-kon, 5,0 kN tryckkraft)

- Matningsspänning: 400 V

- Fas: 3-fas

- Frekvens: 50/60 Hz

- Nominell effekt: 28,6 kVA

- Fullastström: 41,2 A

- Högsta motorkapacitet: 96 A

- Kortslutningsvärden: 2,5 kA

- Maskinens mått (utan spåntransportör): 2 545 mm x 1 870 mm x 2 057 mm

- Tillvalsutrustning och komponenter:

* V12 radiell revolver för fräsning

* Spåntransportör med sidoutmatning

* Grundfos högtryckspump (0,8 kW)

* Touch Setter M (verktygsinställare)

* Verktygshållare VDI40

* Simulering med verklig 3D-grafik och One Touch IGF-dialogprogrammering

* 1 uppsättning mjuka spännhållare och 1 uppsättning hårda spännhållare

* 3 st. borrstångshållare

* 3 st. Hållare för utvändig svarvning

* 2 st. hållare för plansvarvning

* 8 st. reduktionshylsor (2x 16, 20, 25, 32 mm)

* 1 st. reduktionshylsa MK02

* Spånfångare (max. materialmått D51 mm x 150 mm, max. vikt 2,3 kg)

* Gränssnitt för stångmatare

* Grippex-stånggrepp (skaftdiameter 40 mm, greppområde 3–60 mm)

* Handtvättpistolsats (inkl. pump, spiralslang, strömbrytare)

* Transformator
