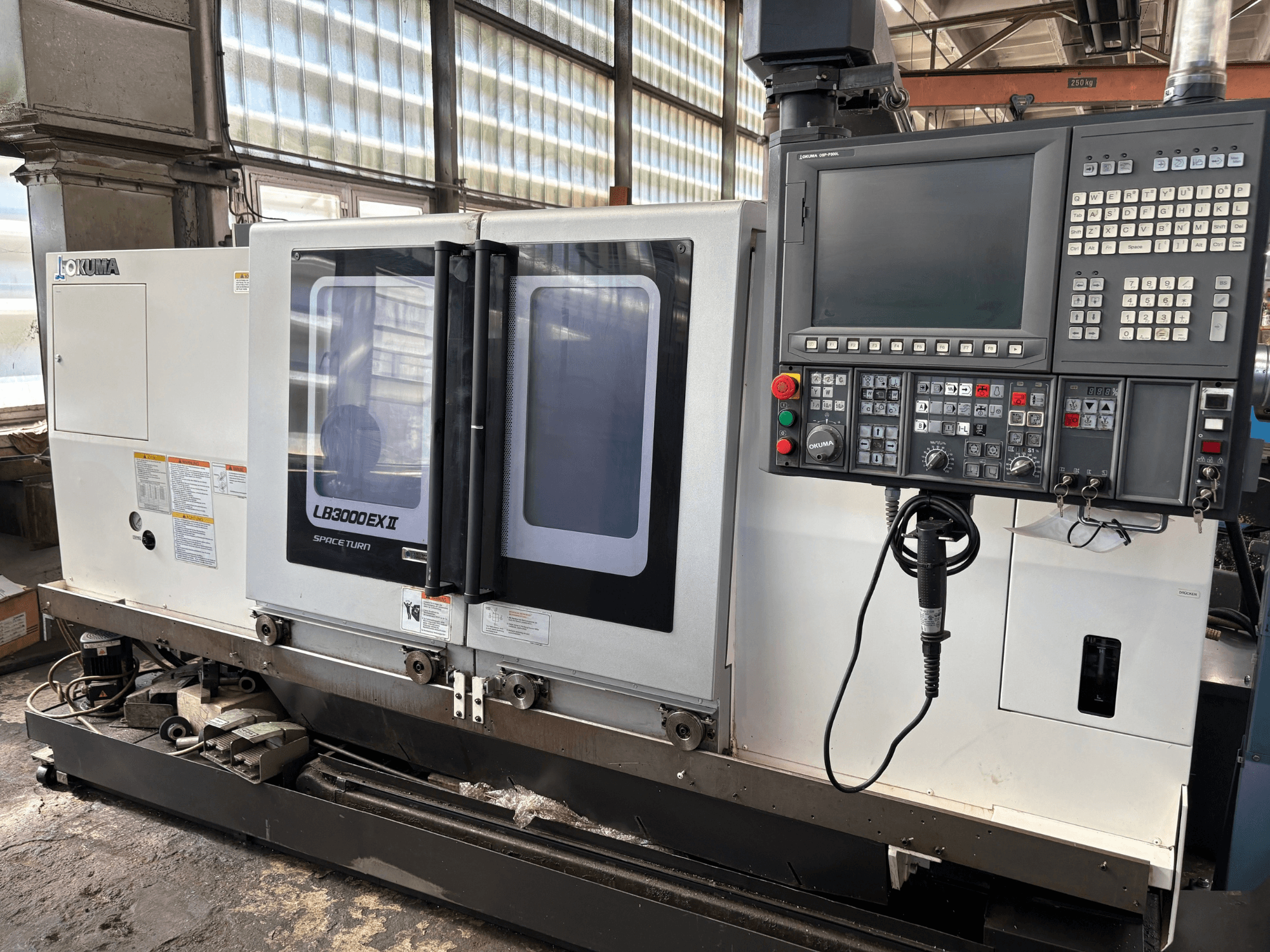

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Mått

• Svängradie över bädd: 580 mm

• Svängradie över längsgående släde: 470 mm

• Avstånd mellan spindelcentrum: 1 020 mm

• Maximal svarvdiameter: 340 mm

• Maximal svarvningslängd: 1 000 mm

• Maximal arbetsstyckets vikt mellan centrum: 250 kg

Huvudspindel

• Spindeldiameter: 120 mm

• Spindelnäsan: JIS A2-6 (JIS A2-8 som tillval)

• Spindelhål: 80 mm

Axlar

• Z-snabbförflyttning: 30 000 mm/min

• X-snabbförflyttning: 25 000 mm/min

• Matningsområde X/Z: 0,001–1 000 mm/varv

Revolver

• Typ: V12

• Verktygsstationer: 12

• Lämplig för vridna eller drivna verktyg (L- eller M-verktyg)

• Yttre verktygsstorlek: 25 × 25 mm

• Inre verktygsstorlek: Ø40 mm

Drivna verktyg / C-axel

• Varvtal för drivna verktyg: 45–6 000 rpm

• C-axelns rörelseområde: 360°

• Indexeringssteg för C-axeln: 0,001°

• C-axelns snabbmatning: 200 rpm

Bakdocka

• Kon: MT nr 5

• Förflyttning: 1 015 mm

• Motor: 2,9 kW

Elektrisk / hjälputrustning

• Hydraulaggregatets pump: 2,2 kW

• Smörjpump: 0,018 kW

• Kylvätskepump: 0,25 kW (spånavledning på sidan) / 0,8 kW (spånavledning bak)

• Matningsspänning (manuell): 200 V

• Transformatorspänningar: 220 / 240 / 380 / 415 / 440 / 480 V

• Frekvens: 50/60 Hz

• Skyddsklass för elskåp: IEC IP54
