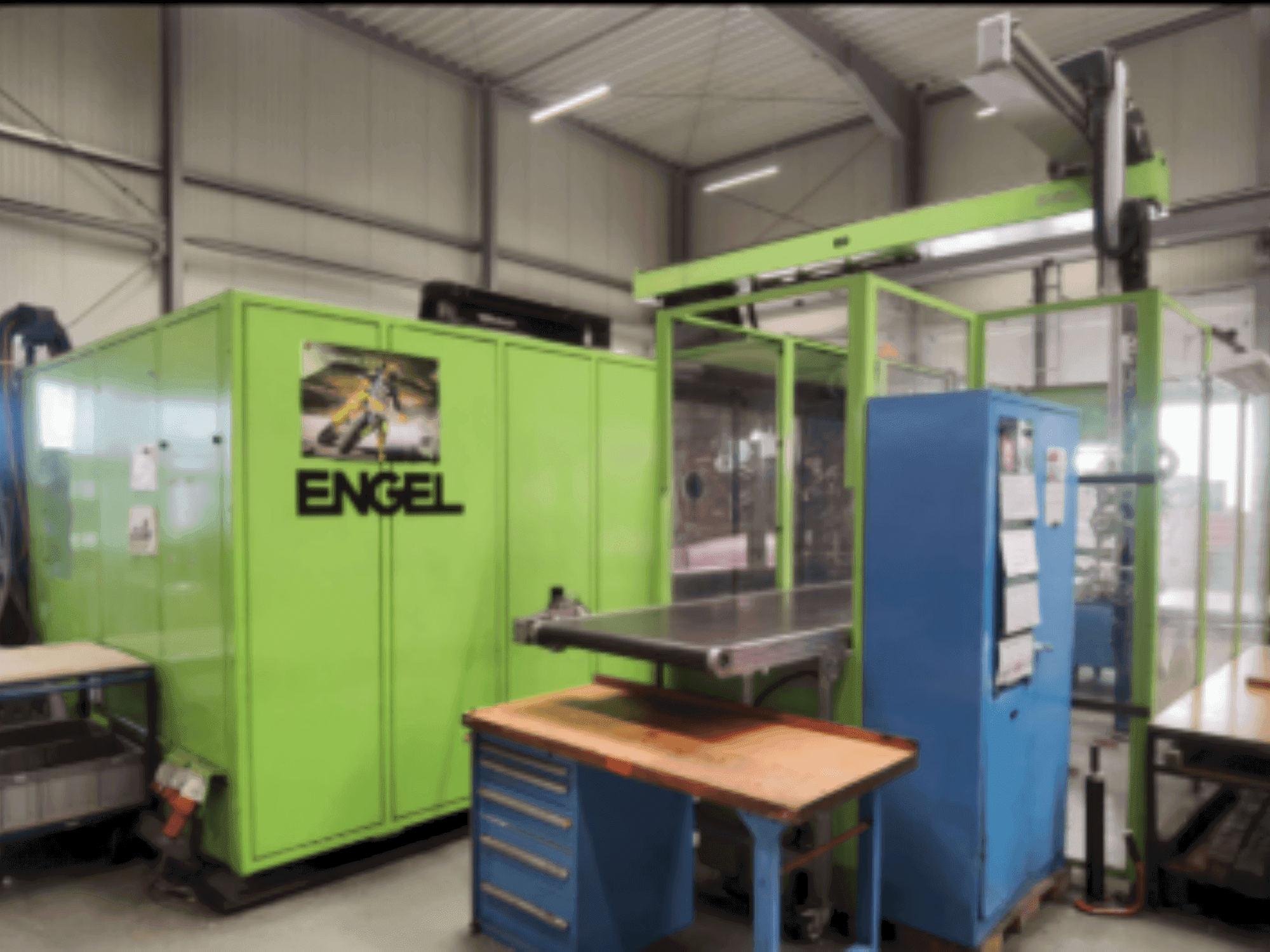

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Fastspänningsenhet

• Spännkraft: 11.000 kN

• Öppningskraft (med tryckkuddar): 760 kN

• Öppningskraft: 615 kN

• Slaglängd vidöppning: 2.350 mm

• Formens installationshöjd, min.: 700 mm

• Formens installationshöjd, max: 1.280 mm

• Maximalt avstånd mellan plattorna: 3 050 mm

• Storlek på monteringsplatta (horisontell × vertikal): 2.340 × 2.040 mm

• Avstånd mellan dragstänger (horisontellt × vertikalt): 1.575 × 1.320 mm

• Diameter på dragstången: 230 mm

• Maximal formvikt: 30 000 kg

• Utskjutarens slaglängd: 300 mm

• Utmatningskraft: 230 kN

• Torrcykel (Euromap 6) - tid: 5,2 s

• Torrcykel (Euromap 6) - slaglängd: 1.100 mm

Injektionsenhet 1

• Skruvdiameter: 135 mm

• Doseringsslaglängd: 570 mm

• Maximal sprutvolym: 8.159 cm³

• Maximal skruvhastighet: 120 rpm

• Skruvens L/D-förhållande (3-zon): 20

• Mjukgöringshastighet (3-zoner): 166 g/s

• L/D-förhållande för skruv (barriär): 22

• Mjukgöringsgrad (barriär): 256 g/s

• Insprutningshastighet: 1.255 cm³/s

• Insprutningshastighet vid ökat insprutningstryck: 915 cm³/s

• Specifikt insprutningstryck: 1.170 bar

• Specifikt insprutningstryck (ökat): 1.600 bar

• Slaglängd för munstycke: 950 mm

• Kontaktkraft för munstycke: 150 kN

• Värmekapacitet (standard): 93 kW

• Antal värmezoner inkl. munstycke: 6

• Effekt för pumpdrift: 130 kW

• Oljepåfyllningsvolym: 1.600 l

Vikt

• Nettovikt (fastspänningsenhet / insprutningsenhet): 62 t / 18 t
