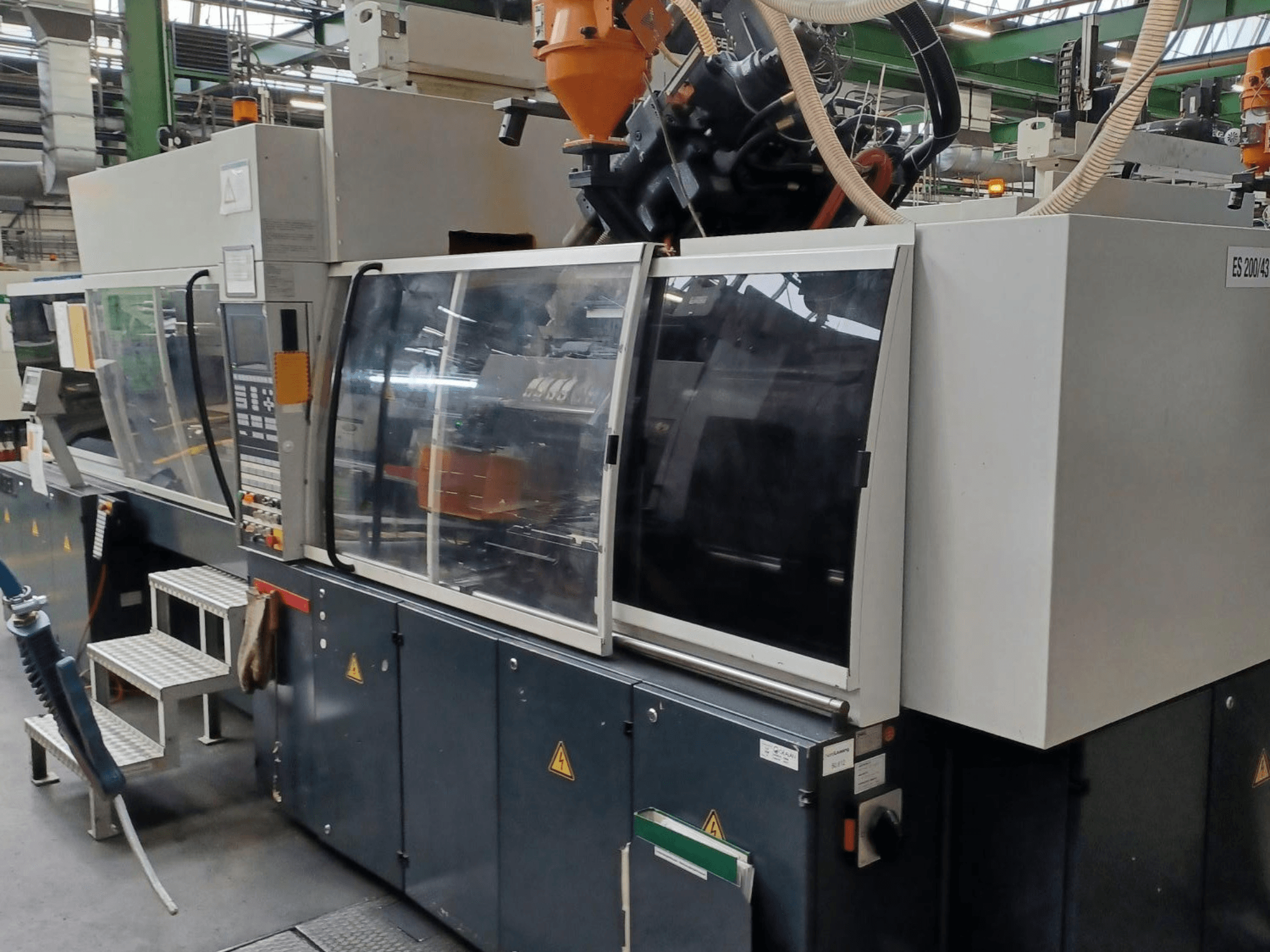

Engel - ES650H/200W-200HL-2F DE-INJ-ENG-2001-00005

• Fastspänningsenhet

  • Vikt för gjutform (WZ): 1500 kg

  • Total rörlig vikt: 3000 kg

  • Minsta formhöjd: 550 mm

  • Slaglängd för formöppning: 700 mm

  • Avstånd mellan dragstänger (H × V): 920 × 750 mm

  • Plattans storlek: 1250 mm

  • Utskjutarens slaglängd: 150 mm

  • Utskjutningskraft: 61 kN

  • Centreringsringens diameter på A-sidan: 110 mm

  • Centreringsringens diameter på B-sidan: 90 mm

  • Låsningssystem för gjutform: Hydrauliskt / pneumatiskt

  • Kontroll av kärndragning: Ja

  • Antal kärnor: 4 (A-sida)

  • Styrning av roterande bord: Ja

  • Kontroll av indexplatta: Ja

• Insprutningsenhet 1 (huvud) - Typ 650H

  • Max. sprutvolym: 200 cm³

  • Slagvolym: 251 cm³

  • Skruvdiameter: 40 mm

  • L/D-förhållande: 20

  • Skruvhastighet: 290 rpm

  • Insprutningstryck: 1930 bar

  • Insprutningshastighet: 142 g/s

  • Skottvikt (PS): 216 g

  • Mjukgöringshastighet: 26 g/s

  • Munstycksöppning: 15 mm

  • Pumpmotor: 30 / 12,3 kW

• Insprutningsenhet 2 (sekundär) - Typ 200W

  • Max. sprutvolym: 140 cm³

  • Slagvolym: 69 cm³

  • Skruvdiameter: 25 mm

  • L/D-förhållande: 24

  • Skruvhastighet: 480 rpm

  • Insprutningstryck: 2000 bar

  • Insprutningshastighet: 104 g/s

  • Skottvikt (PS): 60 g

  • Mjukgöringshastighet: 12 g/s

  • Munstycksöppning: 15 mm

  • Pumpmotor: ~6,8 kW

• Maskinaxlarnas rörelse

  • X-axel (insprutningsenhet): 500 mm

  • Y-axel (roterande bord/formbärare): 1000 mm

  • Z-axel (fastspänningsenhet): 1400 mm

• Utrustning och tillval (maskinintegrerad)

  • SPC / Processtyrning: Ja

  • Tryckgränssnitt: Ja

  • Andra injektionsfat: Ja

  • Övervakning av form: Nej

  • Sensor för hålrumstryck: p-θ-t-θ (Priam)

  • Varmkanalsstyrning: 16 zoner

  • Filtertork: Nej

  • Särskilda program: Ja

  • Särskilt tillval: GealanXcomp

  • Automatisering: Nej

• Skick och skick

  • Väl underhållen och servad

Ytterligare utrustning

• Engel linjär uttagsrobot ERC 23/1-E (ingår)
