Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

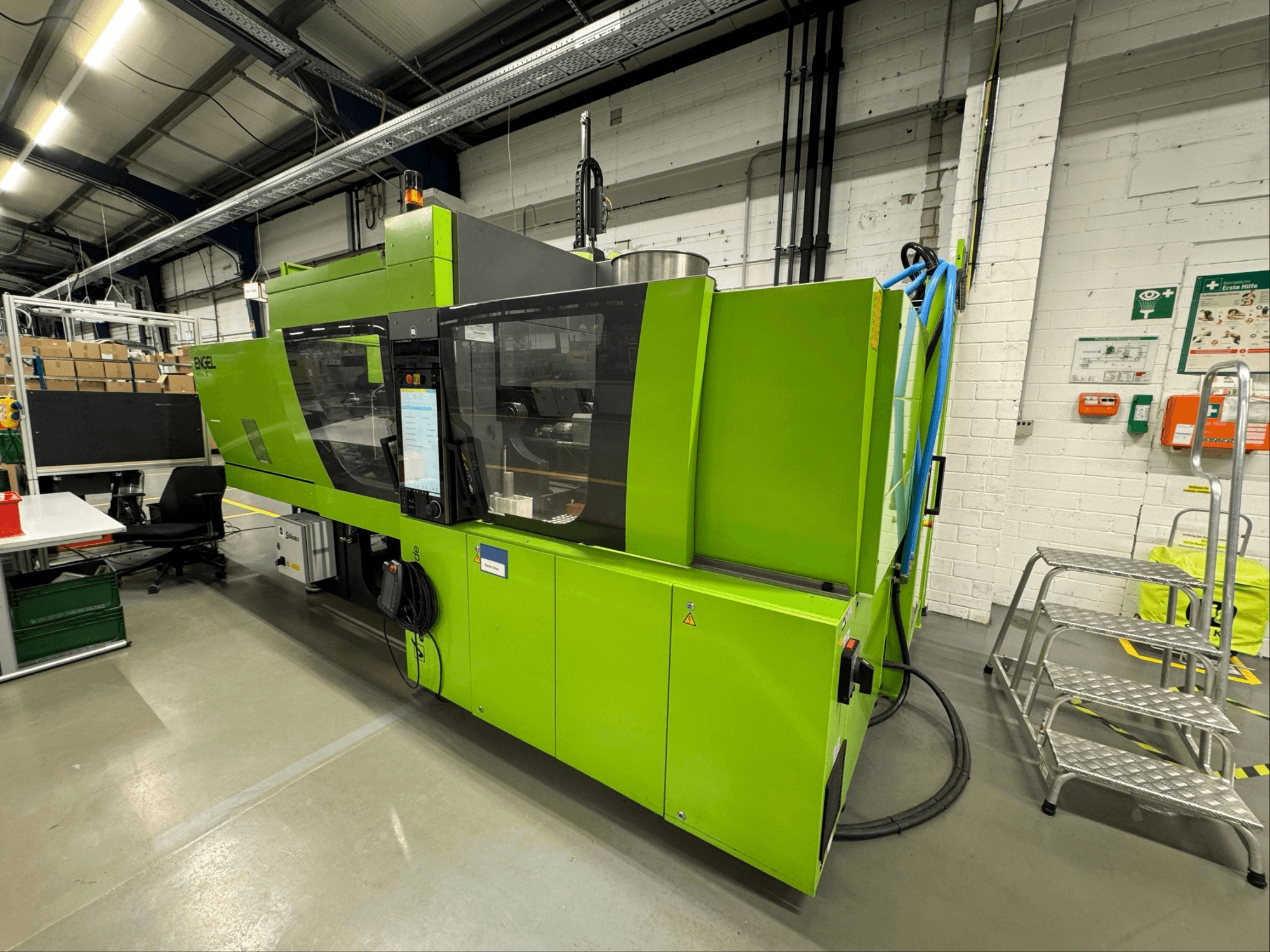

ENGEL Victory 200/90 tech

- Klämkraft: 90 ton

- Sprutaggregatets storlek: 200

- Totalt antal driftstimmar (maskin): 15 903 h

- Driftstimmar i automatläge (robot): 12 086 h

- Utförande av klämplatta: Standardplatta utan dragstänger enligt EUROMAP

- Centreringsdiameter: 125 mm EUROMAP

- Magnetiskt klämsystem: Stäubli magnetisk klämplatta

- Utkastarsystem: Centralt utkastarsystem med säkerhetsgränssnitt

- Uppvärmningssystem: 230 V keramiska cylindervärmeband

ENGEL Viper 6 RC300

- Maximal hanteringsvikt (lastkapacitet): 5 kg

- Robotaxlarnas slaglängd:

X-slaglängd: 400 mm

Y-slaglängd (enkel): 1 000 mm

Z-rörelse: 2 360 mm

C-axel: Kompakt pneumatisk rotationsaxel, 0–90° svängning, vridmoment 6 Nm

- Minsta insättningshöjd: 1 450 mm (mittpunkten på den icke-svängda C-axeln, utan griparhuvud och detalj)

- Max. vertikal del-/griparhuvudstorlek (TV): 200 mm

- Maximal total systemhöjd: 4 100 mm (hantering och maskin inkl. maskinskor)

- Inmatningssida för arbetsstycke: Maskinens baksida

- Inmatningsrörelse: Vertikal
