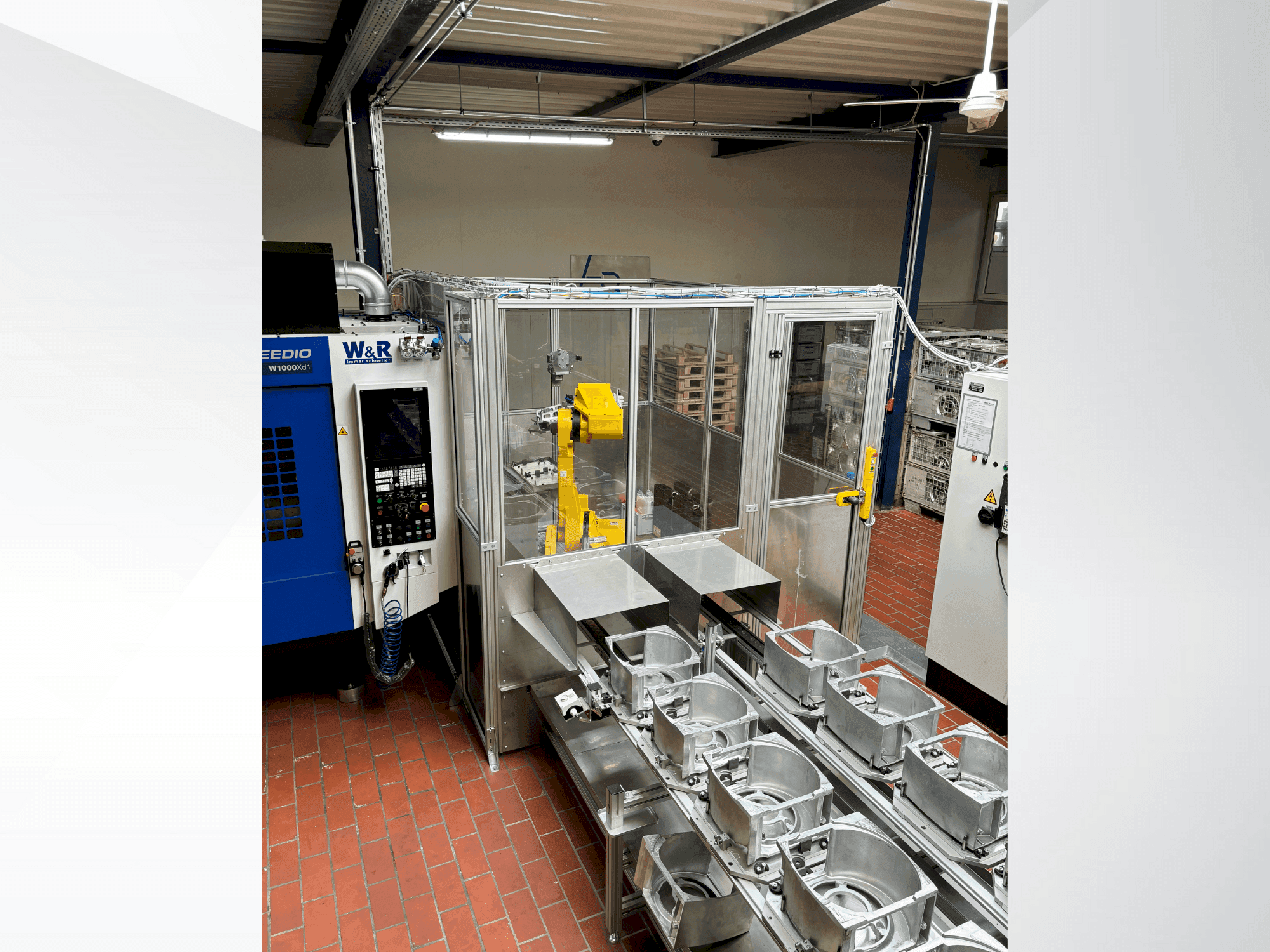

FANUC - M710 iC 70DE-OTH-FAN-2023-00001

Maskinfördelar

Tekniska maskinfördelar

• Grip- och förvaringssystem / 1-faldig gripare för motorfläns u5. 300-334 - aluminiumbas med komponentspecifika klämbackar och snabbväxlingssystem / mellanlagring av komponenter - stålkonstruktion med komponentspecifik mottagning och klämning / förrengöringstank (tillval) - 120 l rostfritt stål med termostatvärme (4 kw) / säkerhets- och styrsystem säkerhetsstängsel - trådnät med säkerhetsdörr och gånggaller / elektrisk och pneumatisk utrustning / sps-styrning med program och robotprogrammering / installation och driftsättning på kundplats
• Transportbandssystem/ ovalplattkedjetransportör - 5000 x 1000 mm uppställningsyta, 1100 mm höjd / 15 arbetsstyckspallar (420 x 420 mm aluminium) för motorfläns u5. 300-334 / pneumatisk lyftcentral med drivning / industrirobot / 6-axlig robot - 30 kg nyttolast, 1700 mm räckvidd / robotgränssnitt - w&r standard med automatiseringar och signallampor / differenstrycksstyrning av detalj - 2 sensorer för exakt positionering
• Fleroperationscenter / rörelsevägar: x=1000mm, y=500mm, z=480mm / verktygsmagasin: 21 stationer spindel: 16-16000 rpm, bbt 30-kon / kylsystem: 15 bar genomgående spindel, 150l tank / elektronisk handratt och sluten huv cnc-rundbord 4-axligt cnc-rundbord - rullagerdrift / prestanda: 100 rpm max, 280 nm klämkraft / kapacitet: 100kg transportvikt (200kg med motlager) / vikt: 67kg
• Hydraulisk fastspänning / 210 bar pumpsystem - 27l tank, 80-210 bar tryckområde / elektronisk övervakning - led-display, filter, temperatursensor / plc-integration - m-funktion och manuella driftlägen / spånborttagning "twin"-system / dubbelt transportband - gångjärnsband (stora spån) + skrapband (fina spån) / material: aluminium, pressgjutning, mässing, stål filtrering: 80 mikron rotationsfilter med automatisk rengöring / pumpar: 240w filterrengöring, 240w skärmatning, 400w spånspolning
• /ty med 5-stegsstyrning / automatisk sidodörr - pneumatisk drivning med säkerhetskomponenter
