GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

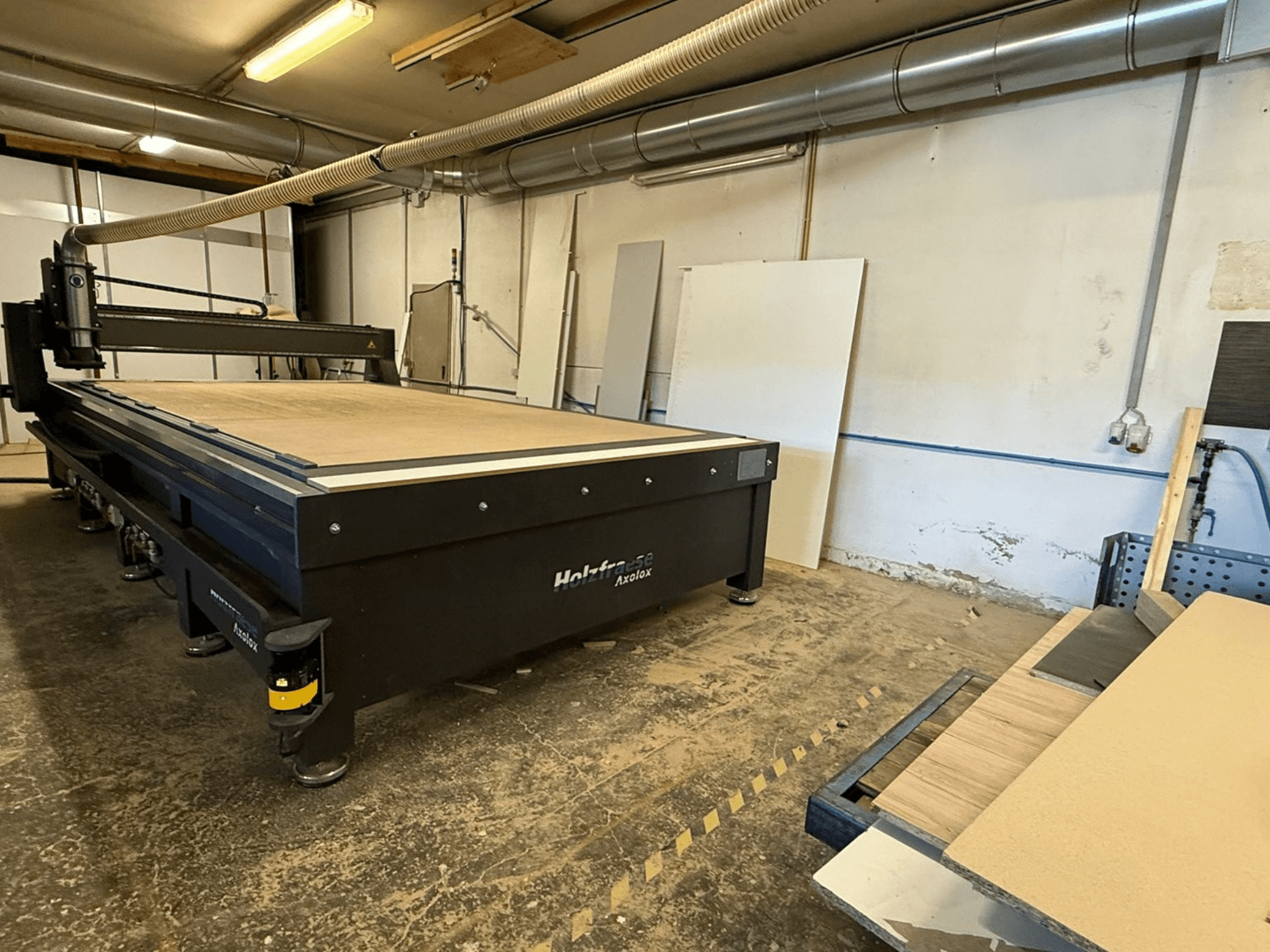

• Modell och storlek: CNC träfräs Axolox 4021 (19 mm förfärgad), 4000 x 2100

• Konstruktion: Fräsbord (X-axel), portal (Y-axel), Z-axelenhet i kompaktplatta, underrede med justerbara maskinfötter

• Fräsbädd/uppsamlingsplatta: 19 mm MDF; bordets öppningar är förmonterade i längd- och tvärriktningen

• Mekanikuppsättning: Profilstyrningar med vagnar, kulskruv, precisionskuggstång

• Högfrekvensspindel: 2,2 kW, med överfallsmutter, frekvensomvandlare (VFD), nätfilter, bromsmotstånd och spännhylsa

• Strömanslutning (maskin): 16 A, 400 V AC krävs

• Anslutning för dammutsug: Kräver en slang med innerdiameter på 100 mm för anslutning till kundens befintliga stoftavskiljningssystem

• Styrenhet (förmonterad i skåp): Styrkablar, energikedjor, planetväxlar, stegmotorer, högpresterande effektsteg, strömförsörjning, toroidtransformator; sensorer på varje axel

• Automatisk styrning: Kopplingsreläer för automatisk styrning av befintligt utsugssystem

• Skydd mot damm: Borsttätningar

• Säkerhetsanordningar (CE-kompatibla): Körbar utsugsanordning; laserskanner monterad på ena sidan för övervakning av arbetsytan (275° fält, 5,5 m räckvidd)

• Handhållen styrenhet: Alla maskinfunktioner, inklusive nödstopp och dödmansgrepp

• Sensor för verktygslängd: Mätning av verktygslängd och aktiv nollpunktsförskjutning

• Styrprogramvara/HMI: Beamicon2 (2020)

• Dator/HMI: Mini-PC med Windows 10 i ergonomisk konsol; inbyggd bildskärm, mus, tangentbord

• Vakuumbord: Fräsbädd utformad som ett vakuumbord; sex justerbara sektionselement; tvärbord av PE med MDF-toppskiva

• Kundlevererad offerplatta för vakuumbord: 3 mm HDF, rå på båda sidor, 3000 x 2100 mm

Ytterligare utrustning

• Vakuumpump: Beckers oljesmorda lamellpump, kapacitet 360 m^3; strömanslutning 16 A, 400 V stickkontakt krävs

• Externt dammutsugningssystem och 100 mm ID-slang (krävs för anslutning; ingår inte i maskinen)

• Licenser och moduler för CAD/CAM- och designprogramvara:

  • Rhino 7.0 (CAD)

  • Esticam V12 (CAM)

  • SmartWOP Wood Router Edition (inkl. 1 års support)

  • SmartWOP-moduler: CNC-anslutning - träfräs; snedställt skåp med specialvolym; hörnskåp med specialvolym; rumsdesign; automatisk nestning av paneler; panelplanerare (flytta/beställa/rotera delar på råmaterial)

  • RhinoNest-tillägg för Rhino 6.0 (nestning av komponenter på paneler)
